GENEL BİLGİ

Genişletilmiş Ürün Tipi:BMS313C10

Ürün kimliği:2CDS633031R0104

EAN:4016779044646

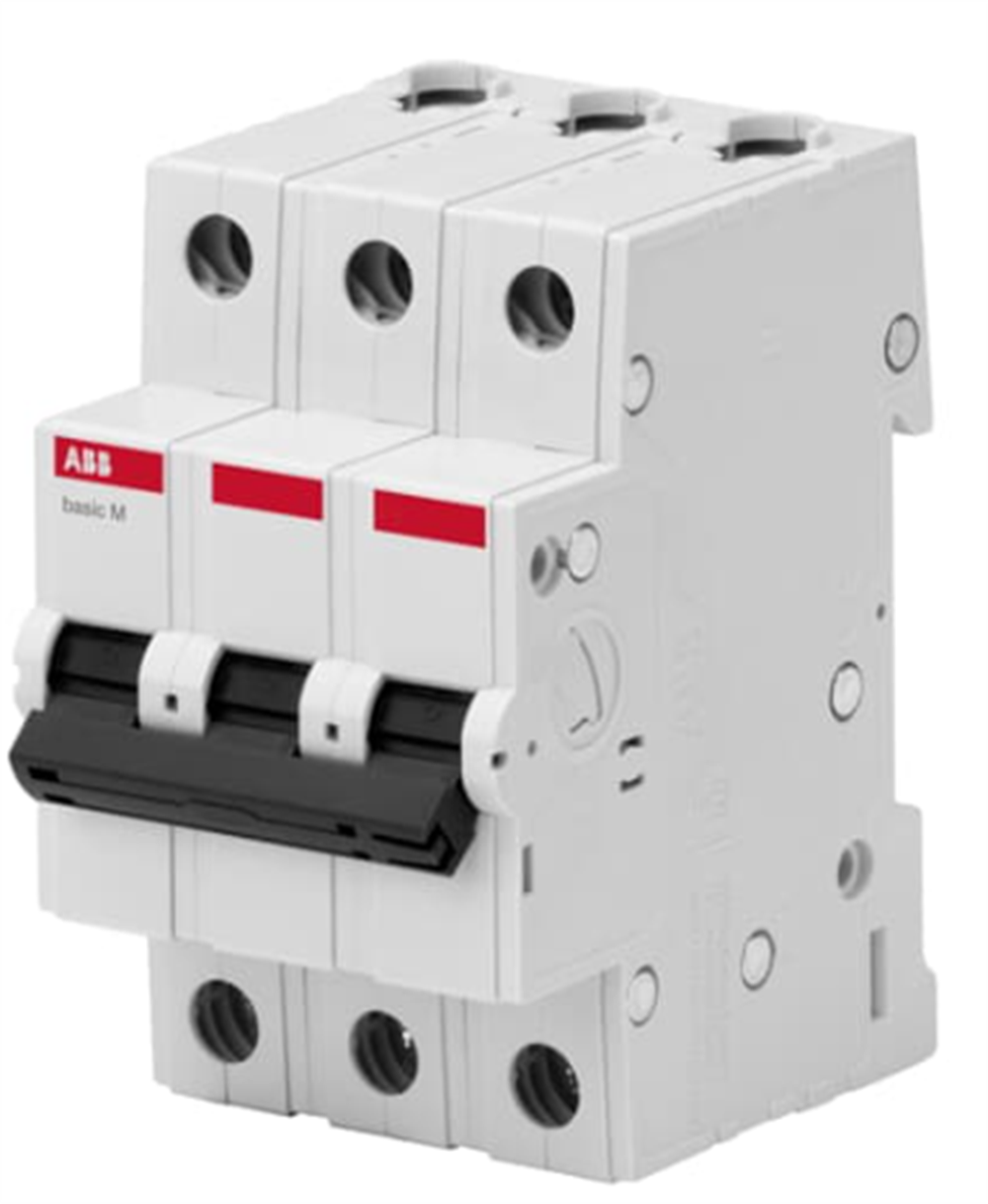

Katalog Açıklaması:BMS313C10 Minyatür Devre Kesici C-Char., 3kA, 10A, 3P

Uzun Açıklama:Temel M MCB serisi, kurulumları aşırı yüklere ve kısa devrelere karşı koruyarak operasyonların güvenilirliğini ve güvenliğini garanti eder.

ABB temel M serisi, konut ve ticari uygulamalar için farklı kutup konfigürasyonlarının, karakteristiklerin ve nominal akımların kullanımına izin vererek, MCB'ler açısından en yaygın gereksinimleri karşılar. Bu ürün uluslararası IEC standartlarına göre üretilmiştir.



Sipariş verme

EAN:4016779044646

Minimum sipariş miktarı:1 parça

Gümrük Tarife numarası:85362010

Boyutlar

Ürün Net Genişliği:52,5 mm

Ürün Net Yüksekliği:69 mm

Ürün Net Derinliği / Uzunluğu:88 mm

Ürün Net Ağırlığı:0,279 kg

Konteyner Bilgileri

Paket Seviye 1 Birimleri:4 parçası

Paket Düzeyi 1 Genişliği:92 mm

Paket Seviye 1 Yüksekliği:80 mm

Paket Seviye 1 Derinliği / Uzunluğu:220 mm

Paket Seviyesi 1 Brüt Ağırlık:1,293 kg

Paket Seviye 1 EAN:4016779044653

Paket Seviye 2 Birimleri:32 parçası

Paket Düzeyi 2 Genişliği:183 mm

Paket Seviye 2 Yüksekliği:164 mm

Paket Seviyesi 2 Derinlik / Uzunluk:445 mm

Paket Seviyesi 2 Brüt Ağırlık:10.344 kg

Paket Seviye 2 EAN:4016779052955

Çevresel

Ortam hava sıcaklığı:

Çalışma -5 ... +55 ° C

Depolama -40 ... +70 ° C

RoHS Durumu:2011/65 / EU sayılı AB Direktifi uyarınca

EK BİLGİ

Aktüatör Tipi:Değiştir

Bağlantı Kapasitesi:

Esnek 1 ... 16 mm²

Sert 1 ... 25 mm²

Koruma derecesi:IP20

Kutup sayısı:3

Korunan Kutup Sayısı:3

Güç kaybı:Kutup başına 2,1 W Nominal Çalışma Koşullarında

Güç Kaynağı Bağlantısı:Keyfi

Ürün Ana Tipi:Temel M BMS

Ürün adı:Minyatür Devre Kesici

Anma Akımı (I n ):10 A

Anma Frekansı (f):50 Hz

Anma Çalışma Gerilimi:acc. IEC 60898-1 400 V AC'ye göre

Anma Kısa Devre Kapasitesi (I cn ):(400 V AC) 3 kA

Önerilen Tornavida:Pozidriv 2

Uyarılar:Kapaklı muhafazada IP40

RoHS Tarihi:20170816

Standartlar:IEC 60898-1

Sıkma Torku:2 N · m

Açma Karakteristiği:C

Tel Sıyırma Uzunluğu:12,5 mm

Sertifikalar ve Beyanlar (Belge Numarası)

Veri Sayfası, Teknik Bilgiler:9AKK107045A1496

Uygunluk Beyanı - CE:2CDK400666D2701

Talimatlar ve Kılavuzlar:ürün gövdesinde

RoHS Bilgileri:2CDK400667D0201

Sınıflandırmalar

ETIM 5:EC000042 - Minyatür devre kesici (MCB)

ETIM 6:EC000042 - Minyatür devre kesici (MCB)

ETIM 7:EC000042 - Minyatür devre kesici (MCB)

UNSPSC:39121614

WEEE Kategorisi:5. Küçük Ekipman (50 cm'den Fazla Dış Boyut Yok)

eClass:7.0 27141901
