AÇIKLAMA:

Mandallama röleleri elektromanyetik olarak çalışan cihazlardır.  ABB'nin E290 serisi, basit, enerji tasarruflu ve verimli bir aydınlatma kontrol sistemi içindir.  Fabrika binalarında, ticari ve kamu binalarında ve endüstriyel tesislerde kullanılır.  Kural olarak, impuls ile ilgili kontrol edilen mandal röleleri, açılırmanın en az üç farklı yerden çalıştırılması gereken yere monte edilir.  Bir komut her bir çalışmaldığında (kilitleme) bobinine bobinine bir elektrik darbesi uygulanır.  Cihazdaki bobine kısa bir süre enerji vermek ve etkinleştirilir.  Bobine bu kısa darbe, dahili ana kontakların mekanik mandalına yol açar.  Dahili anahtarlama mekanizması güvenli ve güvenilir bir kilitleme elde etmemizi sağlar (tükenmez kalemle aynı şekilde).  Manyetik bobin göndermek gönder onu darbe, cihazı bir sonraki kontrol darbesi alınana kadar mekanik olarak tutulması için önce gözden geçirir.  Cihazlar anma akımları 16 ve 32A için çalışır.  Birleştirilebilir aksesuarlar sayesinde ana modüller arasında tüm pazar uygulamalarında kullanılabilir.





Boyutlar

Ürün Net Genişliği:  18 mm

Ürün Net Yüksekliği:  85 mm

Ürün Net Uzunluğu:  62 mm

Ürün Net Derinliği / Uzunluğu:  62 mm

Ürün Net Ağırlığı:  122 g



Çevre

RoHS Durumu:  AB Direktifi 2002/95 / EC içindir 18 Ağustos 2005 ve seçenekleri

Ek bilgi

Bağlantı Kapasitesi:

Katı 1 x 1 ... 10 mm²

Esnek 2 x 2,5 mm²

Esnek Kablo Ucu ile 1 x 0,75 ... 6 mm²

Esnek Kablo Pabucu ile 1 x 0,75 ... 6 mm²

Akım Değeri, Ana Şalter: 16 A

Frekans (f):  Kontrol Gerilimi 1 50 ... 50 Hz

İşlev:  Merkezi kontrol için elektronik

Montaj tipi:  DIN rayı

Yardımcı Kontak Sayısı NO:  2

Ana Kontak Sayısı NO:  2

Sunulan Seçenekler:  2NO

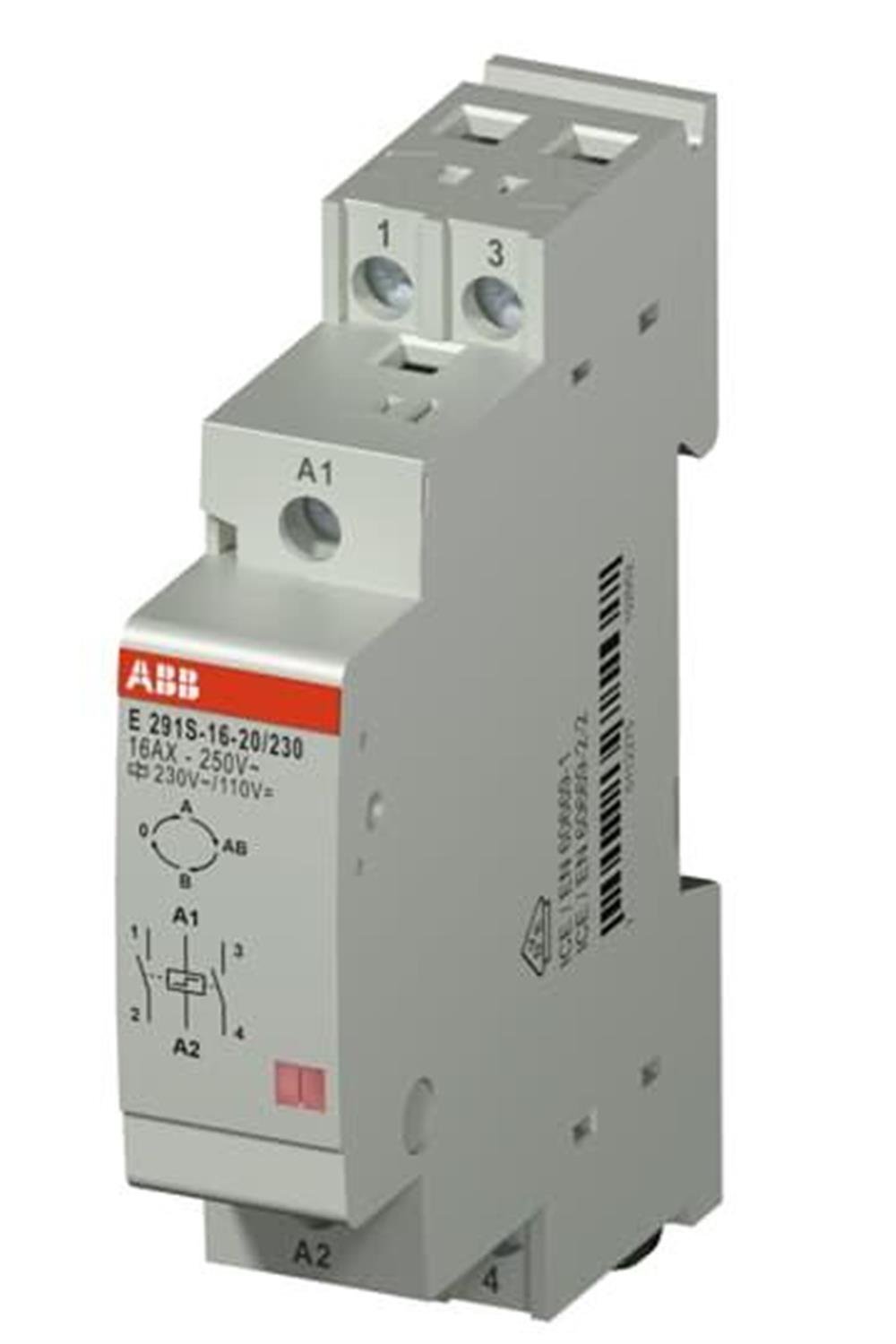

Ürün Ana Tipi:  E290

Ürün adı:  Elektromekanik kilitleme rölesi

Nominal Kontrol Besleme Gerilimi (U s):

230 V AC

110 V DC

Anma Akımı (I n):  16 A

Nominal Frekans (f):  50 Hz

Nominal İzolasyon Gerilimi (U i):

230 V AC

110 V DC

Nominal Çalışma Gerilimi:  250 V AC

RoHS Tarihi:  20170426

Besleme gerilimi:  250 ... 250 V

Veri Sayfası, Teknik Bilgiler:

2CCC441020C0201

Talimatlar ve Kılavuzlar:

2CCC441005M0801
