AÇIKLAMA:

Mandallama röleleri elektromanyetik olarak çalışan cihazlardır.  ABB'nin E290 serisi, basit, enerji tasarruflu ve verimli bir aydınlatma kontrol sistemi içindir.  Fabrika binalarında, ticari ve kamu binalarında ve endüstriyel tesislerde kullanılır.  Kural olarak, impuls ile ilgili kontrol edilen mandal röleleri, açılırmanın en az üç farklı yerden çalıştırılması gereken yere monte edilir.  Bobinine bir elektrik darbesi uygulayın.  Cihazdaki bobine kısa bir süre enerji vermek ve etkinleştirilir.  Bobine bu kısa darbe, dahili ana kontakların mekanik mandalına yol açar.  Dahili anahtarlama mekanizması, güvenli ve güvenilir bir kilitleme elde etmemizi sağlar (tükenmez kalemle aynı şekilde).  Manyetik bobin gönderilen gönderilen darbe.  Cihazlar anma akımları 16 ve 32A için çalışır.  Tüm pazar uygulamalarında kullanılabilir.



Boyutlar

Ürün Net Genişliği:  9 mm

Ürün Net Yüksekliği:  85 mm

Ürün Net Uzunluğu:  58 mm

Ürün Net Derinliği / Uzunluğu:  58 mm

Ürün Net Ağırlığı:  45 g

Ek bilgi

Aksesuar Türü:  Bağlantı köprüsü

Bağlantı Kapasitesi:

Katı 1 x 1 ... 10 mm²

Esnek 2 x 2,5 mm²

Kablo Ucu ile Esnek 1 x 0,75 ... 6 mm²

Kablo Pabucu ile Esnek 1 x 0,75 ... 6 mm²

Yardımcı Kontak Sayısı NO:  2

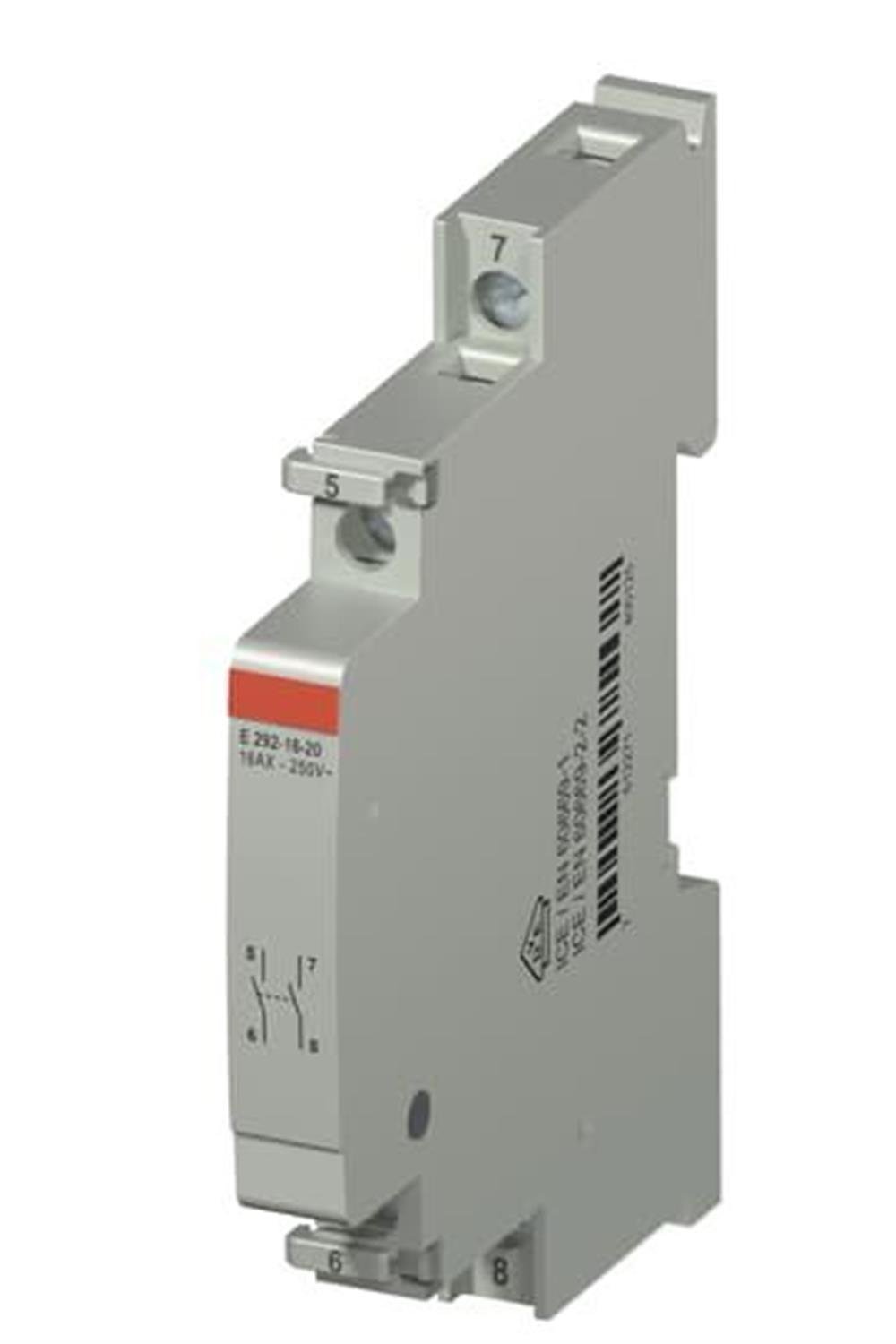

Ürün Ana Tipi:  E292

Ürün adı:  Ana Kontak Modülü

Nominal Frekans (f):  50 Hz

Nominal Çalışma Gerilimi:  250 V AC

RoHS Tarihi:   20170426

Veri Sayfası, Teknik Bilgiler:

2CCC441020C0201

Talimatlar ve Kılavuzlar:

2CCC441005M0801
