Genel bilgi

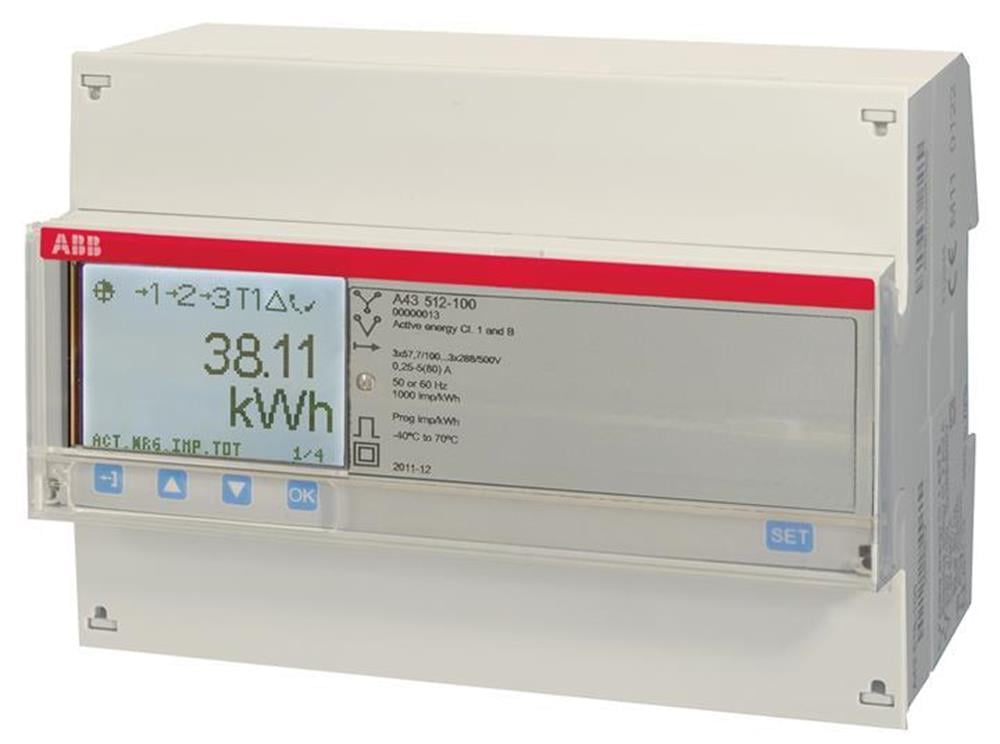

Genişletilmiş Ürün Tipi:A43 512-100

Ürün kimliği:2CMA170531R1000

ABB Tip Tanımlaması:A43 512-100

EAN:7392696705318

Katalog Açıklaması:Aktif Enerji Sınıfı ±% 1 (veya MID ölçerler için B). Reaktif Enerji Sınıfı ±% 2 .;

Uzun Açıklama:Geniş ve okunması kolay ışıklı piksel odaklı ekrana sahip gelişmiş DIN-ray ölçer. Sayaç, endüstride, ticari binalarda vb. Kullanılmak üzere tasarlanmıştır. Sayaç, geniş bir voltaj aralığına sahip 3 veya 4 kablolu sistemlerde kullanılabilir. Ölçüm cihazının birkaç enstrümantasyon değeri, 25 olası alarmı ve olay kaydı vardır. Aktif ve reaktif enerji için doğrudan üç faz bağlı. Farklı sicillerde ve toplamda enerji ithalatı ve ihracatı. Ara değerler için sıfırlanabilir kayıt. Tarife kayması için dahili saat, Min ve maksimum talep, önceki değerler ve zaman damgalı olay kaydı. 8 kanallı yük profili Dört programlanabilir giriş veya çıkış. Darbe veya alarm vb. İçin 16. harmoniğe kadar. Modbus RTU veya EQ Veriyolu üzerinden RS-485 iletişimi. Doğruluk sınıfı 1.0 (veya MID metreler için B). Ölçüm cihazları IEC onaylıdır + MID onaylıdır ve doğrulanmıştır.

Boyutlar

Ürün Net Genişliği:123 mm

Ürün Net Yüksekliği:26,5 mm

Ürün Net Derinliği / Uzunluğu:65 mm

Ürün Net Ağırlığı:0,448 kg

Çevre

Ortam hava sıcaklığı:Çalışma -40… +70 ° C

RoHS Durumu:2002/95 / EC sayılı AB Direktifi 18 Ağustos 2005 ve değişikliği takiben

Ek bilgi

Doğruluk:Aktif Enerji Sınıfı ±% 1 (veya MID ölçerler için B). Reaktif Enerji Sınıfı ±% 2.

İletişim arayüzü:RS-485

İletişim:MODBUS RTU

Bağlantı Kapasitesi Ana Devresi:1 ... 25 mm²

Güncel Beğeni:80 bir

Koruma derecesi:IP20

Muhafaza Malzemesi:Plastik

Frekans ( f ):50 ... 60 Hz

İşlev:Elektrik ölçer

Sayaç Tipi:Doğrudan bağlı

Montaj tipi:DIN rayı

Faz Sayısı:3

Ürün Ana Tipi:A43

Ürün adı:Elektrik ölçer

Anma Akımı (I n ):80 bir

Anma Gerilimi (U r ):

(Un) LL 100 ... 500 V

(Un) NL 57.7 ... 288 V

RoHS Tarihi:2011-44

Standartlar:EN 50470-1

Alt fonksiyon:Platin



Veri Sayfası, Teknik Bilgiler:2CMC484001M0201

Uygunluk Beyanı - CE:2CMC484003D0001

Çevresel Bilgi:2CMC484004D0001

Talimatlar ve Kılavuzlar:2CMC484003M0201

RoHS Bilgileri:2CMC484006
