AÇIKLAMA:



Genel bilgi

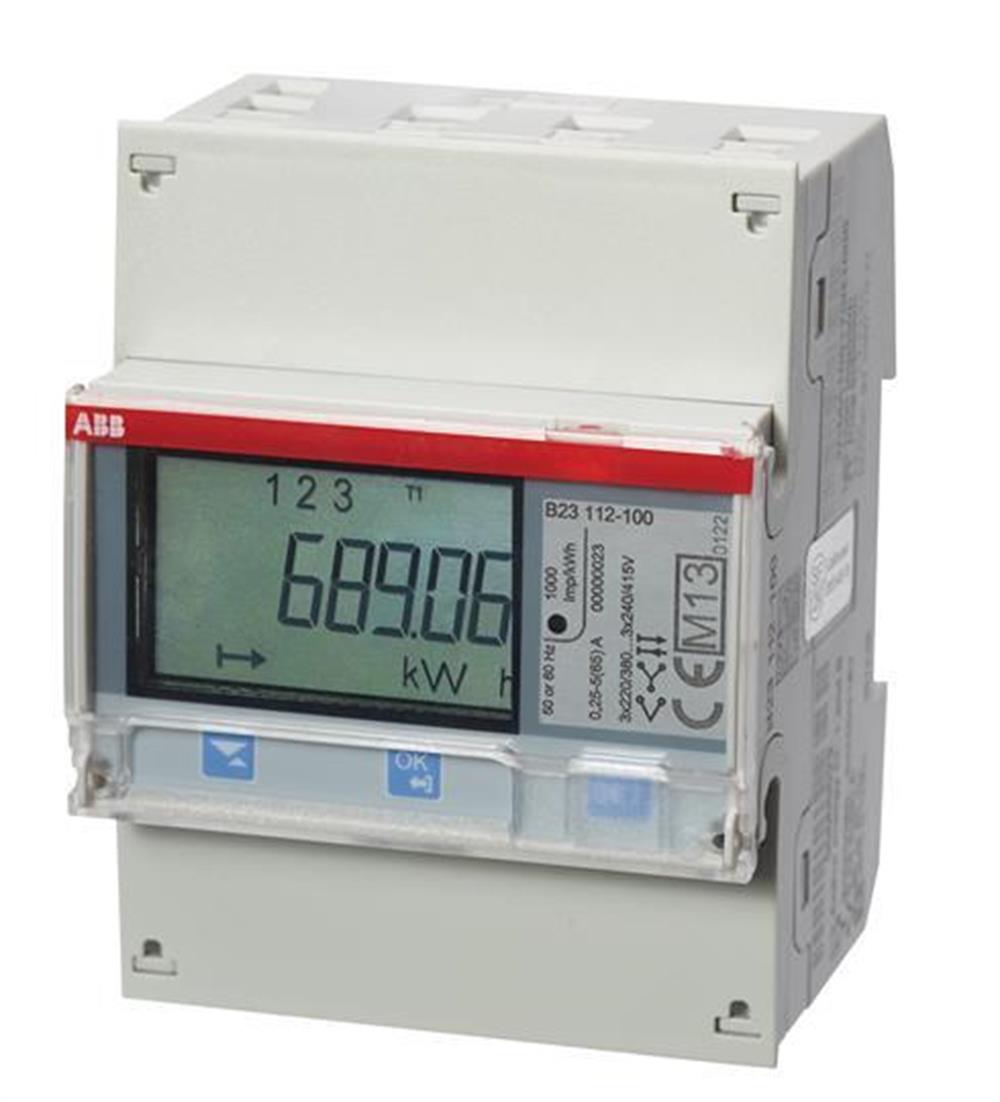

Genişletilmiş Ürün Tipi:B23 112-100

Ürün kimliği:2CMA100164R1000

ABB Tip Tanımlaması:B23 112-100

EAN:7392696001649

Katalog Açıklaması:Aktif Enerji Sınıfı ±% 1 (veya MID ölçerler için B) .;

Uzun Açıklama:Okuması kolay arka aydınlatmalı ekrana sahip gelişmiş kompakt DIN ray ölçer. Ölçüm cihazı, ticari veya konut binalarında vb. Kullanılmak üzere tasarlanmıştır. Ölçüm cihazı 3 veya 4 telli sistemlerde kullanılabilir. Ölçüm cihazında çeşitli enstrümantasyon değerleri, 25 olası alarm ve olay kaydı bulunur. Aktif enerji için doğrudan bağlı üç faz. Darbe veya alarm vb. İçin tek çıkış. Modbus RTU veya EQ Veriyolu üzerinden RS-485 iletişimi. Doğruluk sınıfı 1.0 (veya MID metreler için B). Ölçüm cihazları IEC onaylı + MID onaylıdır ve doğrulanmıştır.



Boyutlar

Ürün Net Genişliği:70 mm

Ürün Net Yüksekliği:26,5 mm

Ürün Net Derinliği / Uzunluğu:65 mm

Ürün Net Ağırlığı:0,32 kg

Çevre

Ortam hava sıcaklığı:Çalışma -40… +70 ° C

RoHS Durumu:2002/95 / EC sayılı AB Direktifi 18 Ağustos 2005 ve değişikliği takiben

Ek bilgi

Doğruluk:Aktif Enerji Sınıfı ±% 1 (veya MID ölçerler için B).

İletişim arayüzü:Modbus

İletişim:MODBUS RTU

Bağlantı Kapasitesi Ana Devresi:1 ... 25 mm²

Güncel Beğeni:65 bir

Koruma derecesi:IP20

Muhafaza Malzemesi:Plastik

Frekans ( f ):50/60 Hz

İşlev:Elektrik ölçer

Sayaç Tipi:Doğrudan bağlı

Montaj tipi:DIN rayı

Faz Sayısı:3

Ürün Ana Tipi:B23

Ürün adı:Elektrik ölçer

Anma Akımı (I n ):65 bir

Anma Gerilimi (U r ):

(Un) NL 220 ... 240 V

(Un) LL 380 ... 415 V

RoHS Tarihi:2012-36

Standartlar:EN 50470-1

Alt fonksiyon:Çelik



Veri Sayfası, Teknik Bilgiler:2CMC485003M0201

Uygunluk Beyanı - CE:2CMC485001D0001

Çevresel Bilgi:2CMC485003D0001

Talimatlar ve Kılavuzlar:2CMC485019M0201

RoHS Bilgileri:2CMC485006
