AÇIKLAMA:

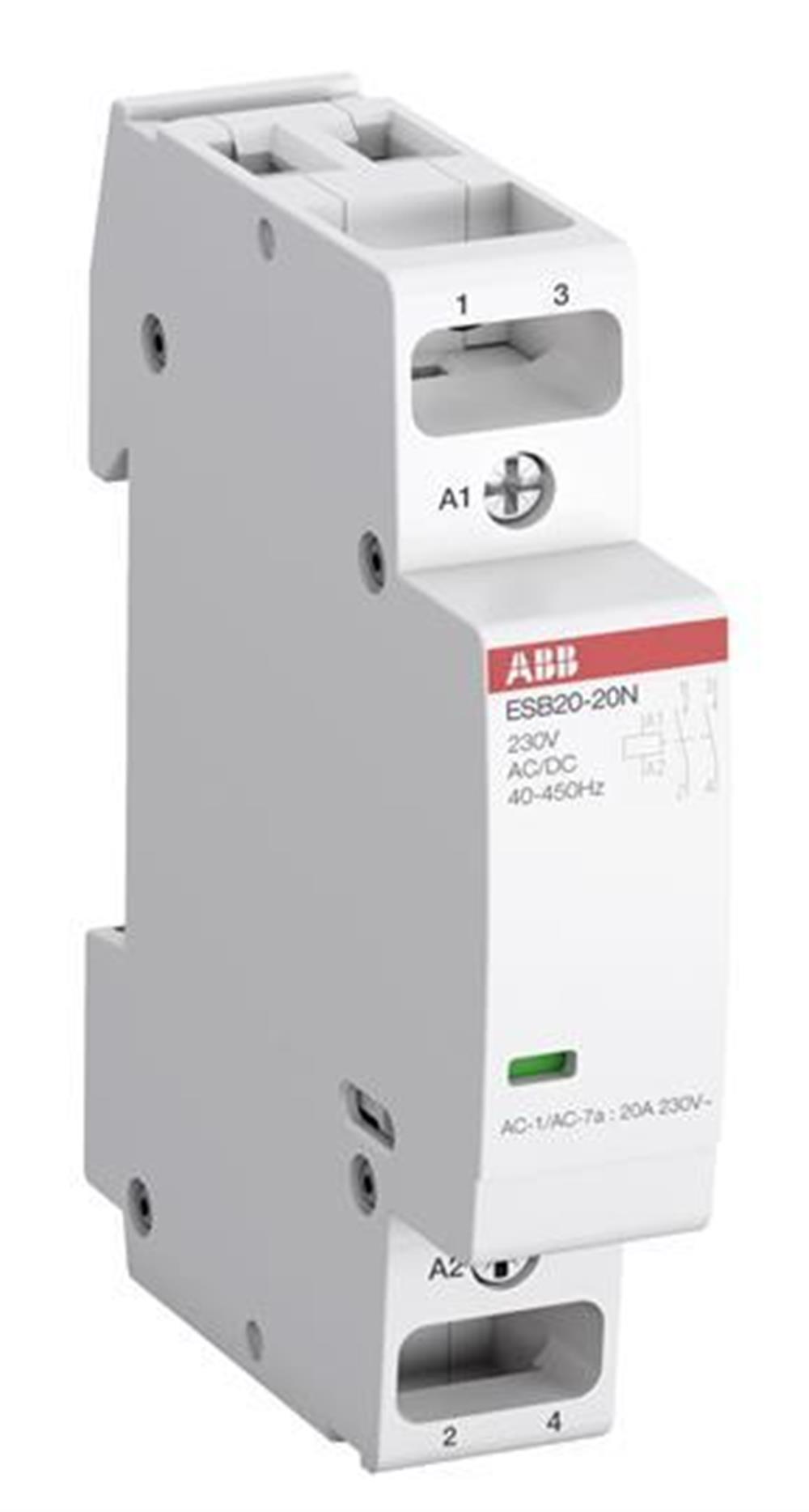

ESB20..N kurulum kontaktörleri, 20 A'ya kadar tek yükleri kontrol etmek için kullanılan ve AC veya DC gerilimlerle çalıştırılabilir.

Bu kontaktörler ev uygulamalarında ve endüstriyel ortamlarda kullanım için üretilmiştir.

Bazı avantajlar gereklidir:

Uğultusuz çalışma, düşük güç tüketimi ve entegre aşırı gerilim koruması.

Çeşitli temas kombinasyonları ve aksesuarları mevcuttur.

Boyutlar

Ürün Net Genişliği:  18 mm

Ürün Net Yüksekliği:  85 mm

Ürün Net Derinliği / Uzunluğu:  65 mm

Ürün Net Ağırlığı:  0.14 kg

Teknik

Nominal Çalışma Gerilimi:

Ana Devre 220 V DC

Ana Devre 250 V AC

Nominal Kontrol Devresi Gerilimi (U c):  230 V

Nominal Frekans (f):

Kontrol Devresi DC

Kontrol Devresi 50 Hz

Kontrol Devresi 60 Hz

Kontrol Devresi 400 Hz

Ana Devre DC

Ana Devre 50 Hz

Ana Devre 60 Hz

Nominal Çalışma Akımı AC-1 (I e):  (HAYIR) 20 A

Nominal Çalışma Akımı AC-3 (I e):  (230 V) Tek Faz, NO 9 A

Nominal Çalışma Gücü AC-1 (PE):  (230 V) Tek Fazlı, NO 4,6 kW

Nominal Çalışma Gücü AC-3 (PE):  (230 V) Tek Fazlı, NO 1,3 kW

Nominal Çalışma Akımı AC-7a (I e):  (HAYIR) 20 A

Nominal Çalışma Gücü AC-7a (PE):  (230 V) Tek Fazlı, NO 4,6 kW

Nominal Çalışma Akımı AC-7b (I e):  (230 V) Tek Faz, NO 9 A

Nominal Çalışma Gücü AC-7b (PE):  (230 V) Tek Fazlı, NO 1,3 kW

Tavsiye Edilen Tornavida:

Kontrol Devresi Pozidriv 1

Ana Devre Pozidriv 1

Nominal Darbe Dayanım Gerilimi (U imp):  6 kV

Nominal İzolasyon Gerilimi (U i):  acc.  IEC 60947-4-1 ve VDE 0110'a (Gr. C) 400 V

Bağlantı Kapasitesi Ana Devresi:

Yüksük ile Esnek 1x 1 ... 6 mm²

Yüksük ile Esnek 2x 1 ... 2,5 mm²

Yalıtımlı Yüksük ile Esnek 1x 1 ... 6 mm²

Yalıtımlı Yüksük ile Esnek 2x 1 ... 1.5 mm²

Esnek 1x 1 ... 6 mm²

Esnek 2x 1 ... 4 mm²

Sert 1x 1 ... 10 mm²

Sert 2x 1 ... 4 mm²

Bağlantı Kapasitesi Kontrol Devresi:

Yüksüklü 1x 1 ... 2,5 mm²

Esnek Yüksüklü 2x 0,75 ... 1,5 mm²

Yalıtımlı Yüksüklü Esnek 1x 1 ... 2,5 mm²

Yalıtımlı Yüksüklü Esnek 2x 0,75 ... 1 mm²

Esnek 1x 1 ... 2,5 mm²

Esnek 2x 1 ... 1.5 mm²

Sert 1x 0,5 ... 4 mm²

Sert 2x 0,75 ... 2,5 mm²

Sıkma Torku:  Kontrol Devresi 0.9 N · m

Ana Devre 1.2 N · m

Tel Sıyırma Uzunluğu:

Kontrol Devresi 7 mm

Ana Devre 10 mm

Koruma derecesi: IP20

Elektriksel Dayanıklılık:

AC-1 (NO) 150000 devir

AC-3 (NO) 150000 devir

AC-7a (NO) 150000 devir

AC-7b (NO) 150000 devir

Mekanik Dayanıklılık:  1000000 döngü

Kutup sayısı:  2

Ana Kontak Sayısı NC:  0

Ana Kontak Sayısı NO:  2

Modüler Boşluk Say yayını Genişlik  : 1

Kirlilik derecesi:  3

Standartlar:

IEC / EN 60947-1

IEC / EN 60947-4-1

UL 60947-1

UL 60947-4-1

IEC / EN 61095

Teknik UL / CSA

Maksimum Çalışma Gerilimi UL / CSA:  Ana Devre 240 V AC

Beygir Gücü Sınıfı UL / CSA:  (220 ... 240 V AC) Tek Fazlı, NO 1 Hp

Bağlantı Kapasitesi Ana Devre UL / CSA:

Katı 14-8 AWG

Bükülü 14-8 AWG

Kapasite Kontrol Devresi UL / CSA Bağlama:

Katı 16-10 AWG

Bükülü 16-10 AWG

Sıkma Torku UL / CSA:

Kontrol Devresi 8 inç · lb

Ana Devre 11 inç · lb

Çevre

Ortam hava sıcaklığı:

Çalışma -25 ... +55 ° C

Depolama -40 ... +80 ° C

İzin Ver Maksimum Çalışma İrtifası:  2000 metre

Şok Direnci acc.  IEC 60068-2-27'ye göre:  11 ms Darbe 15g

RoHS Durumu:   2011/65 / AB AB Direktifi şart





Talimatlar ve Kılavuzlar: 2CDC103043M6801
