GENEL BİLGİ

Genişletilmiş Ürün Tipi:ESB63-40N-06

Ürün kimliği:1SAE351111R0640

EAN:4013614519239

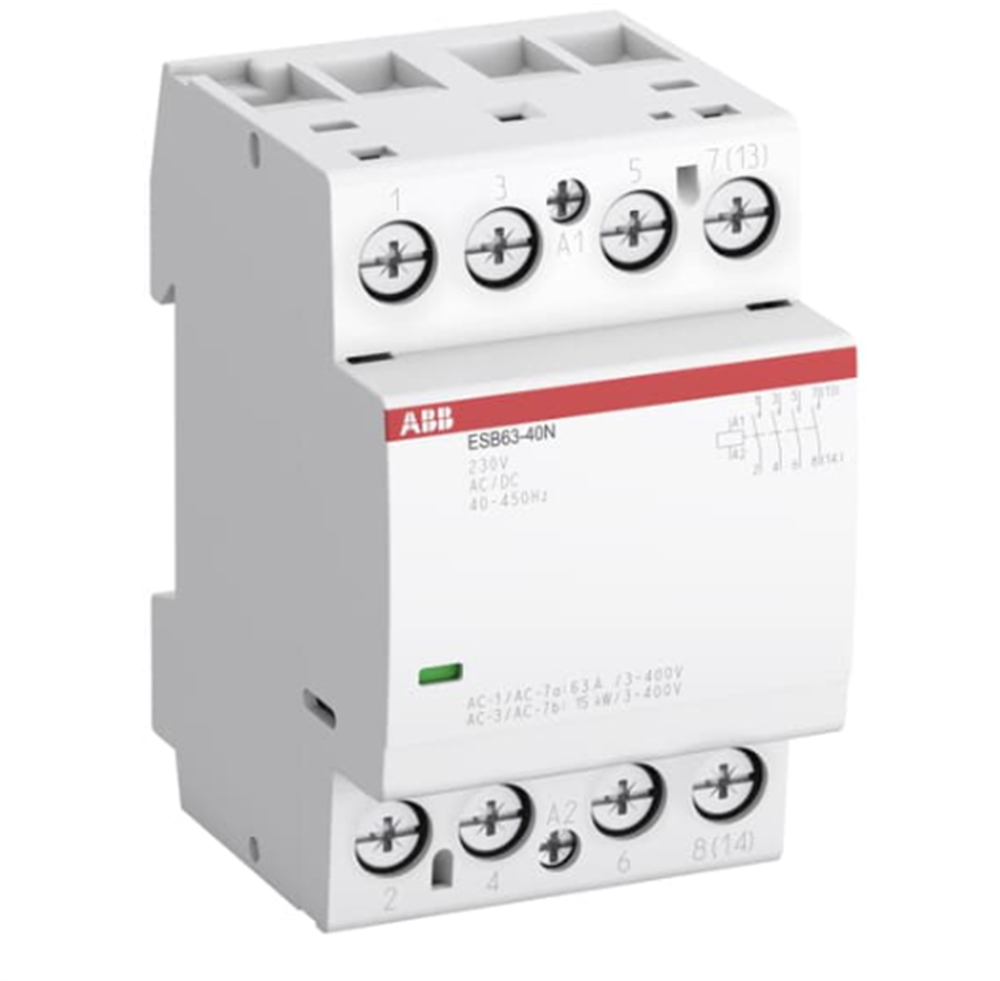

Katalog Açıklaması:ESB63-40N-06 Kurulum Kontaktörü

Uzun Açıklama:ESB63..N kurulum kontaktörleri, 63 A'ya kadar tek ve üç fazlı yükleri kontrol etmek için kullanılır ve AC veya DC ile çalıştırılabilir.

Bu kontaktörler, endüstriyel ortamların yanı sıra ev uygulamalarında kullanılmak üzere yapılmıştır.

Aşağıdaki faydalar sağlanır:

Uğultusuz çalışma, düşük güç tüketimi ve entegre aşırı gerilim koruması.

Çeşitli kontak kombinasyonları ve aksesuarları mevcuttur.



Sipariş verme

Paket Seviye 1 EAN:4013614525544

Minimum sipariş miktarı:1 parça

Gümrük Tarife numarası:85365080

Popüler indirmeler

Talimatlar ve Kılavuzlar:2CDC103043M6801

Boyutlar

Ürün Net Genişliği:54 mm

Ürün Net Yüksekliği:85 mm

Ürün Net Derinliği / Uzunluğu:65 mm

Ürün Net Ağırlığı:0.405 kg

Teknik

Anma Çalışma Gerilimi:

Ana Devre 220 V DC

Ana Devre 400 V AC

Anma Kontrol Devresi Gerilimi (U c ):230 V

Anma Frekansı (f):

Kontrol Devresi 400 Hz

Kontrol Devresi 50 Hz

Kontrol Devresi 60 Hz

Kontrol Devresi DC

Ana Devre 50 Hz

Ana Devre 60 Hz

Ana Devre DC

Anma Çalışma Akımı AC-1 (I e ):(HAYIR) 63 A

Anma Çalışma Akımı AC-3 (I e ):

(230 V) Tek Faz, NO 30 A

(400 V) Üç Faz, NO 30 A

Anma Çalışma Gücü AC-1 (P e ):

(230 V) Tek Faz, NO 14,5 kW

(400 V) Üç Faz, NO 43,6 kW

Nominal Çalışma Gücü AC-3 (P e ):

(230 V) Tek Faz, NO 5 kW

(400 V) Üç Faz, NO 15 kW

Anma Çalışma Akımı AC-7a (I e ):(HAYIR) 63 A

Anma Çalışma Gücü AC-7a (P e ):

(230 V) Tek Faz, NO 14,5 kW

(400 V) Üç Faz, NO 43,6 kW

Anma Çalışma Akımı AC-7b (I e ):

(230 V) Tek Faz, NO 30 A

(400 V) Üç Faz, NO 30 A

Anma Çalışma Gücü AC-7b (P e ):

(230 V) Tek Faz, NO 5 kW

(400 V) Üç Faz, NO 15 kW

Önerilen Tornavida:

Kontrol Devresi Pozidriv 1

Ana Devre Pozidriv 2

Anma Darbe Dayanım Gerilimi (U imp ):6 kV

Anma Yalıtım Gerilimi (U i ):500 V

Bağlantı Kapasitesi Ana Devresi:

Yüksüklü

Esnek 1x 1.5 ... 16 mm² Yüksüklü Esnek 2x 1.5 ... 10 mm²

İzoleli Yüksüklü Esnek 1x 1.5 ... 16 mm²

İzoleli Yüksüklü Esnek 2x 1.5 ... 10 mm²

Esnek 2x 1.5 ... 10 mm²

Esnek 1x 1,5 ... 16 mm²

Sert 1x 1,5 ... 25 mm²

Sert 2x 1,5 ... 10 mm²

Kapasite Kontrol Devresinin Bağlanması:

Yüksüklü

Esnek 1x 0,75 ... 2,5 mm² Yüksüklü Esnek 2x 0,75 ... 1,0 mm²

İzoleli Yüksüklü Esnek 1x 0,75 ... 2,5 mm²

İzoleli Yüksüklü Esnek 2x 0,75 ... 1 mm²

Esnek 1x 1 ... 4,0 mm²

Esnek 2x 1 ... 2,5 mm²

Sert 1x 1 ... 4 mm²

Sert 2x 1 ... 2,5 mm²

Sıkma Torku:

Kontrol Devresi 0,9 N · m

Ana Devre 2,5 N · m

Tel Sıyırma Uzunluğu:

Kontrol Devresi 7 mm

Ana Devre 13 mm

Koruma derecesi:IP20

Elektriksel Dayanıklılık:

AC-1 (NO) 100000 döngüsü

AC-3 (NO) 240000 döngüsü

AC-7a (NO) 100000 döngüsü

AC-7b (NO) 240000 döngüsü

Mekanik Dayanıklılık:1000000 döngü

Kutup sayısı:4

Ana Kişi Sayısı NC:0

Ana Kontak Sayısı NO:4

Modüler Aralık Sayısında Genişlik:3

Kirlilik derecesi:3

Standartlar:

IEC / EN 60947-1

IEC / EN 60947-4-1

IEC / EN 61095

UL 60947-1

UL 60947-4-1

Teknik UL / CSA

Maksimum Çalışma Gerilimi UL / CSA:Ana Devre 480 V AC

Beygir Gücü Derecesi UL / CSA:

(220 ... 240 V AC) Tek Faz, NO 5 Hp

(220 ... 240 V AC) Üç Faz, NO 10 Hp

(440 ... 480 V AC) Tek Faz, NO 7.5 Hp

(440 ... 480 V AC) Üç Faz, NO 15 Hp

Bağlantı Kapasitesi Ana Devre UL / CSA:

Katı 16-4 AWG

Bükülü 16-4 AWG

Kapasite Kontrol Devresini Bağlama UL / CSA:

Katı 16-10 AWG

Bükülü 16-10 AWG

Sıkma Torku UL / CSA:

Kontrol Devresi 8 inç · lb

Ana Devre 20 inç · lb

Çevresel

Ortam hava sıcaklığı:

Çalışma -25 ... +55 ° C

Depolama -40 ... +80 ° C

İzin Verilen Maksimum Çalışma Yüksekliği:2000 m

Şok acc Direnci IEC 60068-2-27'ye göre:11 ms Darbe 15g

RoHS Durumu:2011/65 / EU sayılı AB Direktifi uyarınca

Sertifikalar ve Beyanlar (Belge Numarası)

ABS Sertifikası:1SAA920000-0101

CB Sertifikası:1SAA920005-2001

CQC Sertifikası:

CQC2017010304993562

CQC2017010304993563

cULus Sertifikası:cUL_E191658

Uygunluk Beyanı - CCC:

2020980304001310

2020980304001313

Uygunluk Beyanı - CE:1SAD938504-0302

DNV Sertifikası:1SAA920000-0306

EAC Sertifikası:1SAA920001-2702

Çevresel Bilgi:1SAC200065H0009

Talimatlar ve Kılavuzlar:2CDC103043M6801

NF Sertifikası:1SAA920001-1202

RINA Sertifikası:1SAA920000-0801

RMRS Sertifikası:1SAA920000-0705

RoHS Bilgileri:1SAD938503-0302

Konteyner Bilgileri

Paket Seviye 1 Birimleri:1 parça

Paket Düzeyi 1 Genişliği:92 mm

Paket Seviye 1 Yüksekliği:69,5 mm

Paket Seviye 1 Derinliği / Uzunluğu:57 mm

Paket Seviyesi 1 Brüt Ağırlık:0.405 kg

Paket Seviye 1 EAN:4013614525544

Paket Seviye 2 Birimleri:40 parçası

Paket Düzeyi 2 Genişliği:280 mm

Paket Seviye 2 Yüksekliği:210 mm

Paket Seviyesi 2 Derinlik / Uzunluk:395 mm

Paket Seviyesi 2 Brüt Ağırlık:16.9 kilo

Paket Seviye 2 EAN:4013614539947
