AÇIKLAMA:

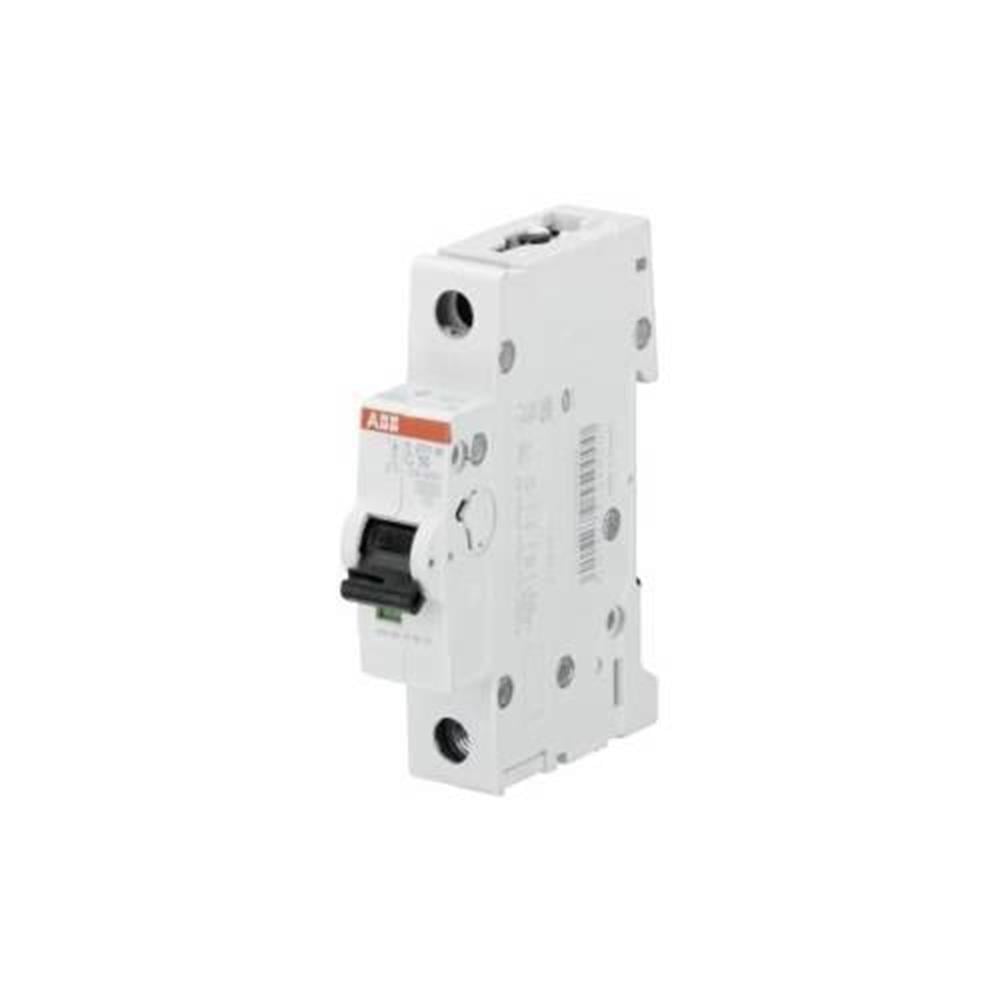

-System pro M kompakt S200M minyatür devre kesiciler akım sınırlayıcıdır.  İki farklı açma mekanizması vardır, aşırı yük koruması için gecikmeli termal açma mekanizması ve kısa devre koruması için elektromekanik açma mekanizması.

-Farklı özelliklerde (B, C, D, K, Z), konfigürasyonlarda (1P, 1P + N, 2P, 3P, 3P + N, 4P), kesme kapasitelerinde (230/400 V AC'de 10 kA'ya kadar) mevcuttur) ve nominal akımlar (63A'ya kadar).  S200M ürün gamındaki tüm MCB'ler, IEC / EN 60898-1 ve IEC / EN 609 47-2'ye uygundur.  Alt montaj yardımcı kontağı,% 50 alan tasarrufu için S200M üzerine monte edilebilir.



Teknik:

Standartlar:

IEC / EN 60898-1

IEC / EN 60947-2

Kutup sayısı:  1

Korunan Kutup Sayısı:  1

Açma karakteristik:  C

Anma Akımı (I n):  1 A

Nominal Çalışma Gerilimi:

acc.  IEC 60898-1 230/400 V AC

acc.  IEC 60947-2 230 V AC'ye

Güç kaybı:  1,4 W çalışma  denetimi  kutup 1.4 W başına

Nominal İzolasyon Gerilimi (U i):  acc.  IEC / EN 60664-1 440 V'ye

Çalışma Gerilimi:

Maksimum (Tolerans Dahil) 253 V AC

Maksimum (Tolerans Dahil) 72 V DC

Maksimum 253 V AC

Maksimum 72 V DC

Minimum 12 V AC

Minimum 12 V DC

Nominal Frekans (f):

50 Hz

60 Hz

Anma Kısa Devre Kapasitesi (I cn) :(  230/400 V AC) 10 kA

Anma Nihai Kısa Devre Kesme Kapasitesi (I cu):

(  133 V AC) 25 kA

(230 V AC) 15 kA

Anma Servisi Kısa Devre Kesme Kapasitesi (I cs):

(  133 V AC) 18,8 kA

(230 V AC) 7,5 kA

Enerji Sınırlama Sınıfı:  3

Aşırı Gerilim Kategorisi:  III

Kirlilik derecesi:  3

Nominal Darbe Dayanım Gerilimi (U imp):

4 kV

(denizde 6,2 kV)

(2000 m'de 5,0 kV)

Dielektrik Test Gerilimi:  50/60 Hz, 1 dk: 2 kV

Ev materyalleri:   İzolasyon Grubu II, RAL 7035

Aktüatör Tipi:   İzolasyon grubu II, siyah, sızdırmaz

Aktüatör Malzemesi:   İzolasyon Grubu II, Siyah, Sızdırmaz

Aktüatör İşaretlemesi:   G / Ç

Kontakt Pozisyon Göstergesi:   Kırmızı AÇIK / Yeşil KAPALI

Koruma derecesi:   IP20

Uyarılar:   IP40 Kapaklı muhafaza içinde

Elektriksel Dayanıklılık:   20000 AC döngü

Mekanik Dayanıklılık (N endu):   20000 döngü

Terminal Türü:   Vidalı Klemensler

Vidalı Terminal Tipi:   Arıza Emniyetli Çift Yönlü Silindir Kaldırma Terminali

Bağlantı Kapasitesi:

Bara

10/10 mm² Yüksük ile Esnek 0.75 ... 25 mm²

Esnek 0,75 ... 25 mm²

Sert 0,75 ... 35 mm²

Bükülü 0.75 ... 35 mm²

Sıkma Torku: 2,8 N · m

Tavsiye Edilen Tornavida:   Pozidriv 2

DIN Rayına montajı:

TH35-7.5 (35 x 7.5 mm Montaj Rayı) acc.  IEC 60715

TH35-15'e (35 x 15 mm Montaj Rayı) acc.  IEC 60715'e göre

Montaj konumu:  Hiç

Dahili Derinlik (t 2):  69 mm

Kurulum boyutu:   acc.  DIN 43880'e göre 1

Güç Kaynağı Bağlantısı:   Keyfi

Çevre:

Ortam hava sıcaklığı:

Çalışma -25 ... +55 ° C

Depolama -40 ... +70 ° C

Referans Ortam Hava Sıcaklığı:   30 ° C

Şok Direnci acc.  IEC 60068-2-27'ye göre:   25 g / 2 şok / 13 ms

Titreşimlere Direnç acc.  IEC 60068-2-6'ya göre:   5g, 20 devir 5 ... 150 ... 5 Hz'de yük 0.8 In

Çevre izleme:

55 ° C /% 90-96 ve 25 ° C /% 95-100 ile 28 döngü

RoHS Durumu:   2011/65 / AB AB Direktifi şart

Boyutlar:

Ürün Net Genişliği:   17,5 mm (milimetre)

Ürün Net Derinliği / Uzunluğu:   69 mm

Ürün Net Yüksekliği:   88 mm

Ürün Net Ağırlığı:   0.125 kilo

Veri Sayfası, Teknik Bilgiler: 9AKK107046A0423
