AÇIKLAMA:

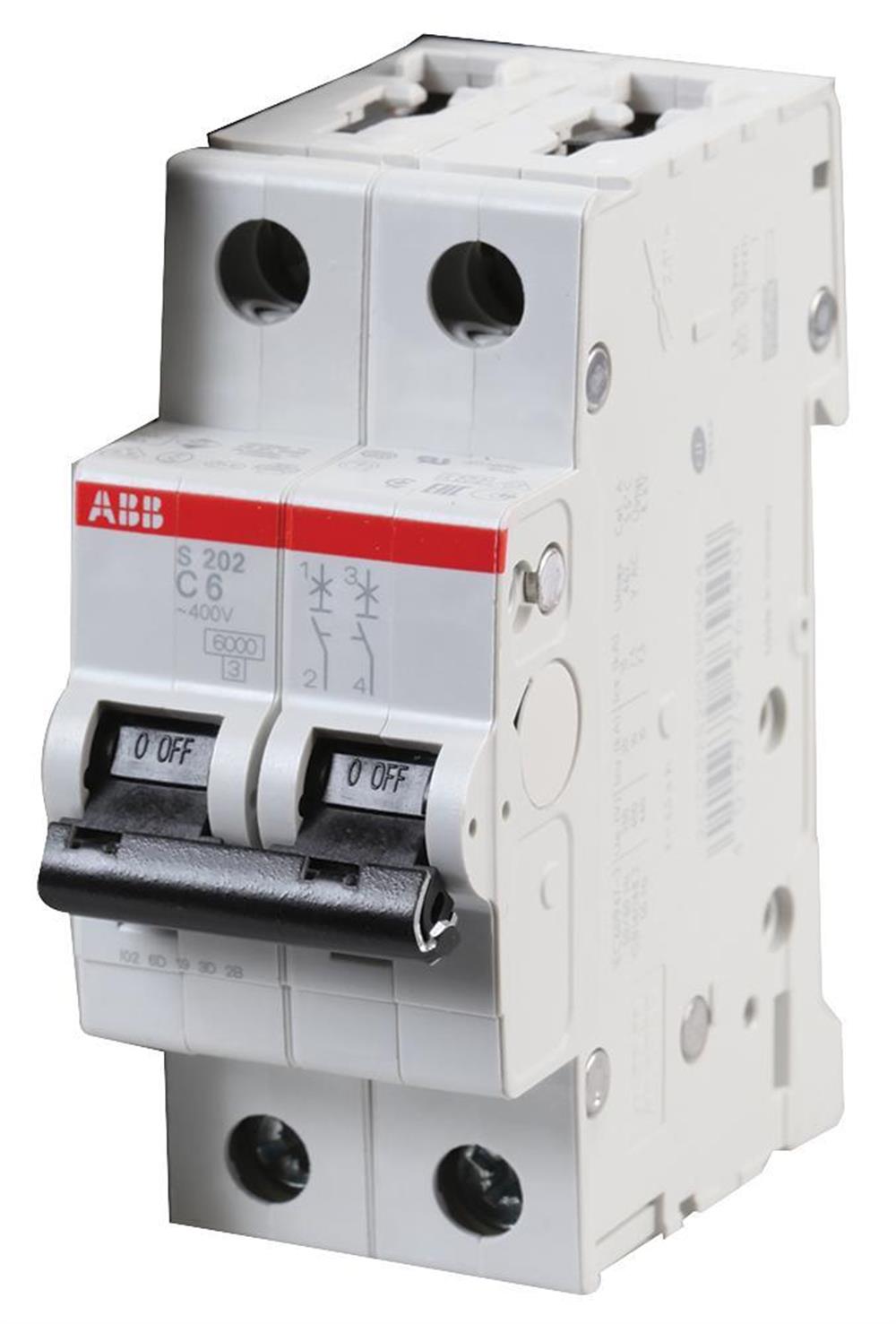

Minyatür devre kesici S 200 M UC, kurulan

ABB System pro M compact® ürün serisini DC ve AC seçenekleri için bir MCB ile genişletir.  S 200 M UC, performans aralığı ve buna bağlı olarak çok sayıda onayla yapılabicidir.

Tüm model hattında yüksek dahili kısa devre kesme işlemi, esnek AC ve DC uygulaması ve tüm büyük uluslararası ve yerel standartlara uygun olarak onaylanması ve uyumu gerçekten benzersiz kılar.



Mevcut tüm Sistem pro M compact® aksesuarları yeni model serisinde kolayca birleştirilebilir.  İster depolama ister proje mühendisliği, S 200 M UC basit ve esnek bir çözümdür.

Teknik

Standartlar:

IEC / EN 60898-2

IEC / EN 60947-2

Kutup sayısı:  2

Korunan Kutup Sayısı:  2

Açma karakteristik:  C

Anma Akımı (I n):  2 A

Nominal Çalışma Gerilimi:

acc.  IEC 60898-1 400 V AC

acc.  IEC 60898-1 440 V DC

acc.  IEC 60898-2 400 V AC

acc.  IEC 60.898-2 440 V DC

acc.  IEC 60947-2 440 V AC

acc.  IEC 60947-2 440 V DC'ye

Güç kaybı:

Kutup Başına Nominal Çalışma Koşullarında 2,9 W 1,45 W

Nominal İzolasyon Gerilimi (U i):  acc.  IEC / EN 60664-1484 V'ye

Çalışma Gerilimi:

Maksimum (Tolerans Dahil) 440 V AC

Maksimum (Tolerans Dahil) 500 V DC

Maksimum 440 V AC

Maksimum 500 V DC

Minimum 12 V AC

Minimum 12 V DC

Nominal Frekans (f):

DC

50 Hz

60 Hz

Anma Kısa Devre Kapasitesi (I cn):

(253 V AC) 10 kA

(400 V AC) 10 kA

(440 V DC) 10 kA

Nominal Kısa Devre Kesme Kapasitesi (I cu):

(220 V DC) 25 kA

(440 V AC) 10 kA

(440 V DC) 10 kA

Anma Servisi Kısa Devre Kesme Kapasitesi (I cs):

(220 V DC) 20 kA

Enerji Sınırlama Sınıfı:  3

Aşırı Gerilim Kategorisi:  III

Kirlilik derecesi:  3

Nominal Darbe Dayanım Gerilimi (U imp):  4 kV

(denizde 6,2 kV)

(2000 m'de 5,0 kV)

Dielektrik Test Gerilimi:  50/60 Hz, 1 dk: 2 kV

Ev materyalleri:  İzolasyon Grubu I, RAL 7035

Aktüatör Tipi:  İzolasyon grubu II, siyah, sızdırmaz

Aktüatör Malzemesi:  İzolasyon Grubu II, Siyah, Mühürlenebilir

Aktüatör İşaretlemesi:  G / Ç

Kontakt Pozisyon Göstergesi:  Kırmızı AÇIK / Yeşil KAPALI

Koruma derecesi:  IP20

Uyarılar:

IP40 kapaklı muhafaza içinde

Lütfen dikkat kutuplarına dikkat edin

Elektriksel Dayanıklılık  : 20000 AC döngü

Mekanik Dayanıklılık (N endu):  20000 döngü

Terminal Türü  : Vidalı Klemensler

Vidalı Terminal Tipi:  Arıza Emniyetli Çift Yönlü Silindir Kaldırma Terminali

Bağlantı Kapasitesi:  Bara

10/10 mm² Yüksük ile Esnek 0.75 ... 25 mm²

Esnek 0,75 ... 25 mm²

Sert 0,75 ... 35 mm²

Bükülü 0.75 ... 35 mm²

Sıkma Torku:  2,8 N · m

Tavsiye Edilen Tornavida:  Pozidriv 2

DIN Rayına montajı:

TH35-7.5 (35 x 7.5 mm Montaj Rayı) acc.  IEC 60715

TH35-15'e (35 x 15 mm Montaj Rayı) acc.  IEC 60715'e göre

Montaj konumu:  Hiç

Dahili Derinlik (t 2):  69 mm

Kurulum boyutu:  acc.  DIN 43880'e göre 1

Güç Kaynağı Bağlantısı:  Lütfen Cihaz Polaritesine Dikkat Edin

Çevre

Ortam hava sıcaklığı:

Çalışma -25 ... +55 ° C

Depolama -40 ... +70 ° C

Referans Ortam Hava Sıcaklığı:  30 ° C

Şok Direnci acc.  IEC 60068-2-27'ye göre:  25 g / 2 şok / 13 ms

Titreşimlere Direnç acc.  IEC 60068-2-6'ya göre:  5g, 20 devir 5 ... 150 ... 5 Hz'de yük 0.8 Giriş

Çevre izleme:

55 ° C /% 90-96

ve 25 ° C /% 95-100 ile 28 döngü

RoHS Durumu:  2011/65 / AB AB Direktifi şart

Teknik UL / CSA

Maksimum Çalışma Gerilimi UL / CSA:

480Y / 277 V AC

500 V DC

Bağlantı Kapasitesi UL / CSA:

Bara 14-8 AWG

İletken 14-4 AWG

Sıkma Torku UL / CSA:  25 inç · lb

Kesinti Derecesi acc.  UL1077'ye:

(220 V AC) 10 kA

(277 V AC) 6 kA

(440 V DC) 10 kA

(480Y / 277 V AC) 10 kA

(500 V DC) 10 kA

Boyutlar

Ürün Net Genişliği:  35 mm

Ürün Net Derinliği / Uzunluğu:  69 mm

Ürün Net Yüksekliği:  88 mm

Ürün Net Ağırlığı:  0,25 kg

Veri Sayfası, Teknik Bilgiler:

2CDC002142D0207

Talimatlar ve Kılavuzlar:

2CDC002142D0207
