AÇIKLAMA:

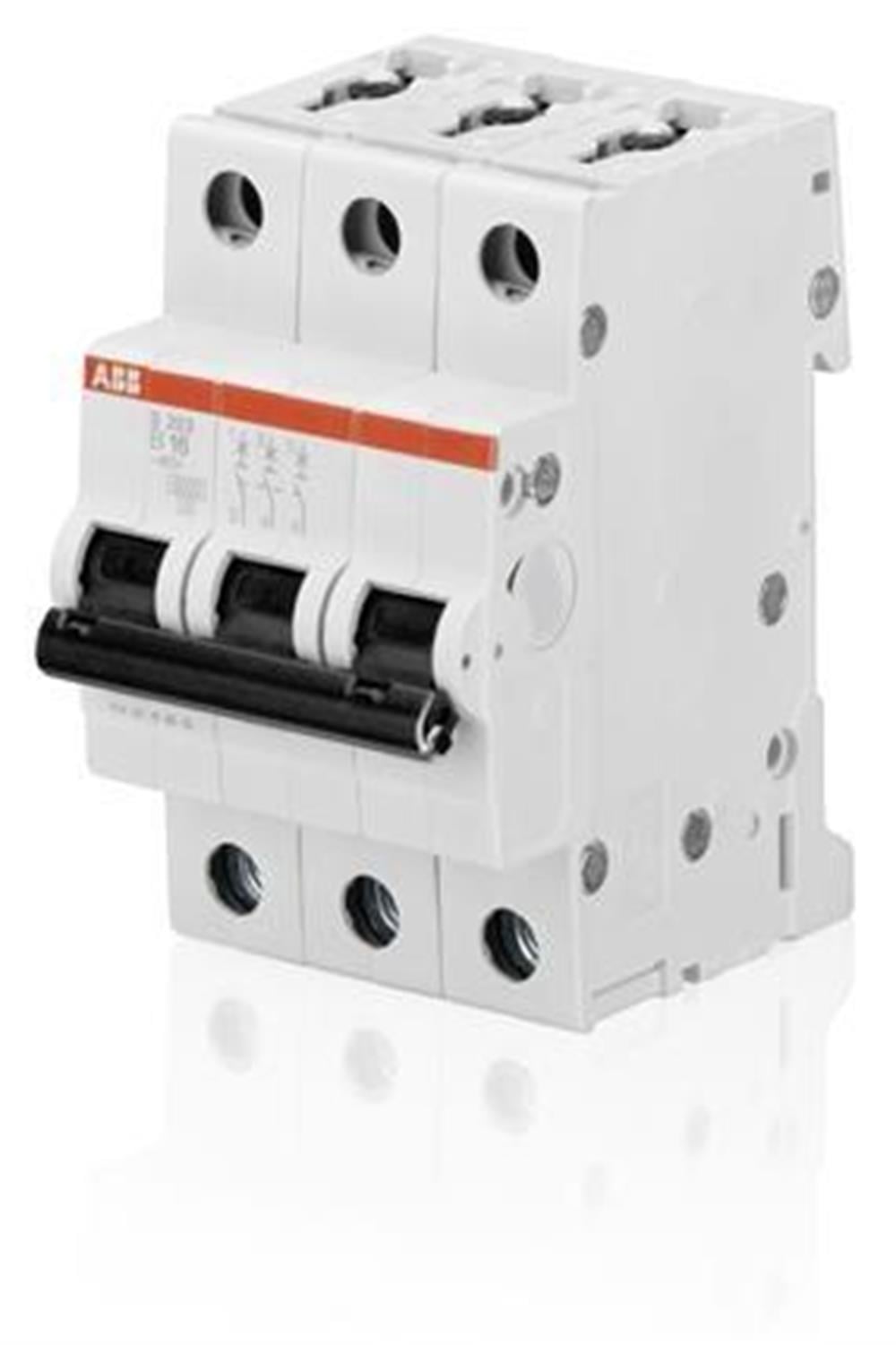

System pro M compact S200 minyatür devre kesiciler akım sınırlayıcıdır. İki farklı açma mekanizması vardır, aşırı yük koruması için gecikmeli termal açma mekanizması ve kısa devre koruması için elektromekanik açma mekanizması. Farklı özelliklerde (B, C, D, K, Z), konfigürasyonlarda (1P, 1P + N, 2P, 3P, 3P + N, 4P), kesme kapasitelerinde (230/400 V AC'de 6 kA'ya kadar) mevcuttur ) ve anma akımları (63A'ya kadar). S200 ürün gamındaki tüm MCB'ler, konut, ticari ve endüstriyel uygulamalar için izin veren IEC / EN 60898-1, IEC / EN 60947-2, UL1077 (Güney Amerika'da satın alınan bu kod için UL sertifikası yoktur) ile uyumludur. Alt montaj yardımcı kontağı,% 50 alan tasarrufu sağlamak için S200 üzerine monte edilebilir.
Teknik
Standartlar:
IEC / EN 60898-1
IEC / EN 60947-2
UL 1077
Kutup sayısı: 3
Korunan Kutup Sayısı: 3
Açma karakteristik: B
Anma Akımı (I n ): 50 A
Nominal Çalışma Gerilimi:
acc. IEC 60898-1 400 V AC
acc. IEC 60947-2 440 V AC'ye
Güç kaybı:
Kutup Başına Nominal Çalışma Koşullarında 9,75 W 3,25 W
Anma Yalıtım Gerilimi (U i ): acc. IEC / EN 60664-1 440 V'ye
Çalışma Gerilimi:
Maksimum (Tolerans dahil) 440 V AC
Maksimum 440 V AC
Minimum 12 V AC
Minimum 12 V DC
Nominal Frekans (f):
50 Hz
60 Hz
Anma Kısa Devre Kapasitesi (I cn ): (400 V AC) 6 kA
Nominal Kısa Devre Kesme Kapasitesi (I cu ):
(230 V AC) 20 kA
(440 V AC) 10 kA
Anma Servisi Kısa Devre Kesme Kapasitesi (I cs ): (230 V AC) 15 kA
Enerji Sınırlama Sınıfı: 3
Aşırı Gerilim Kategorisi: III
Kirlilik derecesi: 3
Nominal Darbe Dayanım Gerilimi (U imp ): 4 kV
(deniz seviyesinde 6,2 kV)
(2000 m'de 5,0 kV)
Dielektrik Test Gerilimi: 50/60 Hz, 1 dk: 2 kV
Ev materyalleri: İzolasyon Grubu II, RAL 7035
Aktüatör Tipi: İzolasyon grubu II, siyah, sızdırmaz
Aktüatör Malzemesi: İzolasyon Grubu II, Siyah, Mühürlenebilir
Aktüatör İşaretlemesi: I / O
Kontakt Pozisyon Göstergesi: Kırmızı AÇIK / Yeşil KAPALI
Koruma derecesi: IP20
Uyarılar: Kapaklı muhafaza içinde IP40
Elektriksel Dayanıklılık: 10000 AC çevrimi
Mekanik Dayanıklılık (N endu ): 20000 döngü
Terminal Türü: Vidalı Klemensler
Vidalı Terminal Tipi: Arıza Emniyetli Çift Yönlü Silindir Kaldırma Terminali
Bağlantı Kapasitesi: Bara
10/10 mm² Yüksük ile Esnek 0.75 ... 25 mm²
Esnek 0.75 ... 25 mm²
Sert 0.75 ... 35 mm²
Bükülü 0.75 ... 35 mm²
Sıkma Torku: 2,8 N · m
Tavsiye Edilen Tornavida: Pozidriv 2
DIN Rayına montaj:
TH35-15 (35 x 15 mm Montaj Rayı) acc. IEC 60715
TH35-7.5'e (35 x 7.5 mm Montaj Rayı) acc. IEC 60715'e göre
Montaj konumu: Hiç
Dahili Derinlik ( t 2 ): 69 mm
Kurulum boyutu: acc. DIN 43880'e göre 1
Güç Kaynağı Bağlantısı: Keyfi
Çevre
Ortam hava sıcaklığı:
Çalışma -25 ... +55 ° C
Depolama -40 ... +70 ° C
Referans Ortam Hava Sıcaklığı: 30 ° C
Şok Direnci acc. IEC 60068-2-27'ye göre: 25 g / 2 şok / 13 ms
Titreşimlere Direnç acc. IEC 60068-2-6'ya göre: 5g, 20 devir 5 ... 150 ... 5 Hz'de yük 0.8 In
Çevre koşulları:
55 ° C /% 90-96 ve 25 ° C /% 95-100 ile 28 döngü
RoHS Durumu: 2011/65 / AB AB Yönergesi uyarınca
Teknik UL / CSA
Maksimum Çalışma Gerilimi UL / CSA:
110 V DC
480Y / 277 V AC
Bağlantı Kapasitesi UL / CSA:
Bara 18-8 AWG
İletken 18-4 AWG
Sıkma Torku UL / CSA: 25 inç · lb
Kesinti Derecesi acc. UL1077'ye:
(110 V DC) 10 kA
(277 V AC) 6 kA
(480Y / 277 V AC) 6 kA
Boyutlar
Ürün Net Genişliği: 52,5 mm
Ürün Net Derinliği / Uzunluğu: 69 mm
Ürün Net Yüksekliği: 88 mm
Ürün Net Ağırlığı: 0.375 kilo
