AÇIKLAMA:

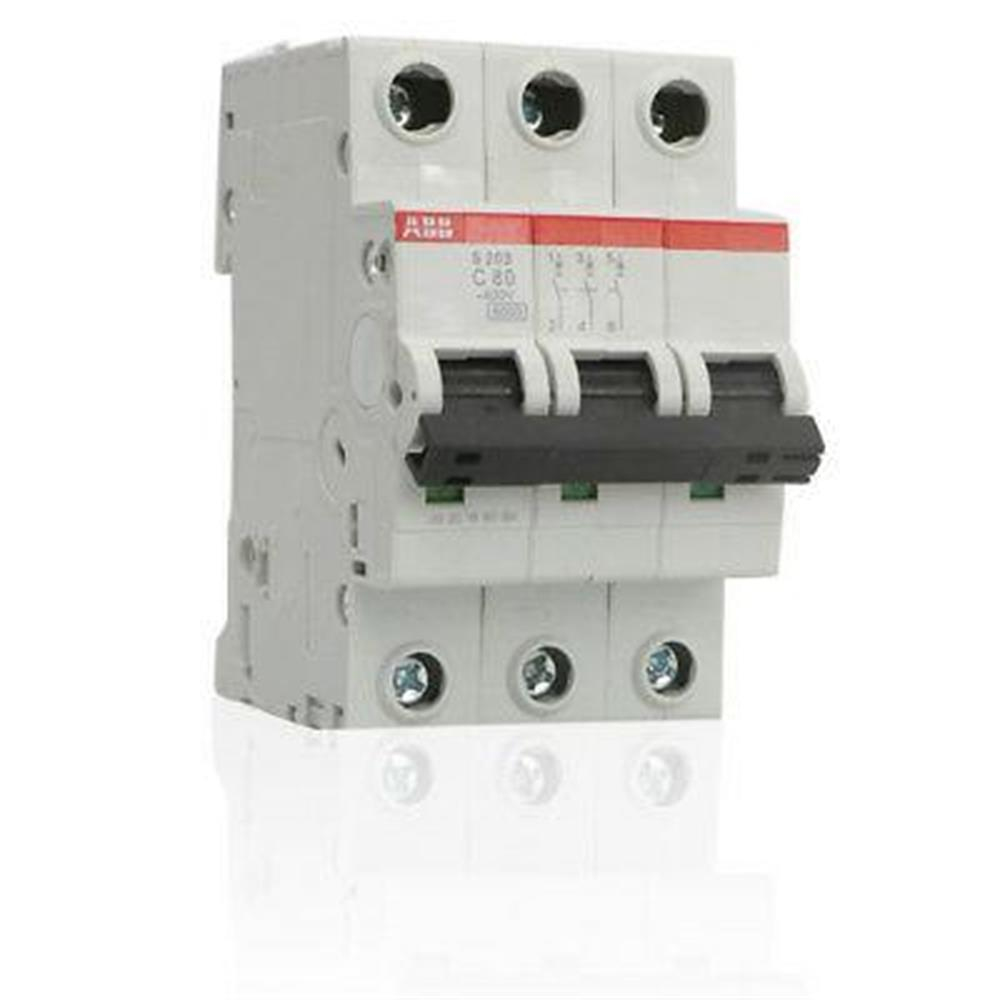

S203-C80 MCB C-Char., 6kA, 80A, 3



Teknik

Standartlar:

IEC / EN 60898-1

IEC / EN 60947-2

Kutup sayısı:  3

Korunan Kutup Sayısı:  3

Açma karakteristik:  C

Anma Akımı (I n):  80 A

Nominal Çalışma Gerilimi:

acc.  IEC 60898-1 400 V AC

acc.  IEC 60947-2 400 V AC'ye

Güç kaybı:  Kutup Başına Anma Çalışma Koşullarında 8,1 W

Nominal İzolasyon Gerilimi (U i):  acc.  IEC / EN 60664-1 440 V'ye

Çalışma Gerilimi:

Maksimum (Tolerans dahil) 440 V AC

Maksimum 440 V AC

Minimum 12 V AC

Nominal Frekans (f):

50 Hz

60 Hz

Anma Kısa Devre Kapasitesi (I cn):  (400 V AC) 6 kA

Nominal Kısa Devre Kesme Kapasitesi (I cu):  (400 V AC) 6 kA

Anma Servisi Kısa Devre Kesme Kapasitesi (I cs):  (400 V AC) 6 kA

Enerji Sınırlama Sınıfı:  3

Aşırı Gerilim Kategorisi:   III

Kirlilik derecesi:  3

Nominal Darbe Dayanım Gerilimi (U imp  ): 4 kV

(denizde 6,2 kV)

(2000 m'de 5,0 kV)

Dielektrik Test Gerilimi:  50/60 Hz, 1 dk: 2 kV

Ev materyalleri:  İzolasyon Grubu I, RAL 7035

Aktüatör Tipi:  geçiş

Aktüatör Malzemesi:  İzolasyon Grubu II, Siyah, Mühürlenebilir

Aktüatör İşaretlemesi:  G / Ç

Kontakt Pozisyon Göstergesi:  AÇIK KAPALI

Koruma derecesi:  IP20

Uyarılar:  IP40 Kapaklı muhafaza içinde

Elektriksel Dayanıklılık:  10000 AC çevrimi

Mekanik Dayanıklılık (N endu):  20000 döngü

Terminal Türü:  Vidalı Klemensler

Vidalı Terminal Tipi:  Arıza Emniyetli Çift Yönlü Silindir Kaldırma Terminali

Bağlantı Kapasitesi:

Bara 16/16 mm²

İletken 2,5 ... 50 mm²

Esnek 4 ... 35 mm²

Sert 2,5 ... 50 mm²

Bükülü 2,5 ... 50 mm²

Sıkma Torku:  3 N · m

Tavsiye Edilen Tornavida:  Pozidriv 2

DIN Rayına montajı:

TH35-15 (35 x 15 mm Montaj Rayı) acc.  IEC 60715

TH35-7.5'e (35 x 7.5 mm Montaj Rayı) acc.  IEC 60715'e göre

Montaj konumu:  Hiç

Dahili Derinlik (t 2):  69 mm

Kurulum boyutu:  acc.  DIN 43880'e göre 1

Güç Kaynağı Bağlantısı:  Keyfi

Çevre

Ortam hava sıcaklığı:

Çalışma -25 ... +55 ° C

Depolama -40 ... +70 ° C

Referans Ortam Hava Sıcaklığı:  30 ° C

Şok Direnci acc.  IEC 60068-2-27'ye göre:   25 g / 2 şok / 13 ms

Titreşimlere Direnç acc.  IEC 60068-2-6'ya göre:  5g, 20 devir 5 ... 150 ... 5 Hz'de yük 0.8 Giriş

Çevre izleme:

55 ° C /% 90-96

ve 25 ° C /% 95-100 ile 28 döngü

RoHS Durumu:  2011/65 / AB AB Direktifi şart

Boyutlar

Ürün Net Genişliği:  52,5 mm

Ürün Net Derinliği / Uzunluğu:  69 mm

Ürün Net Yüksekliği:  88 mm

Ürün Net Ağırlığı:   0,42 kg

Veri Sayfası, Teknik Bilgiler:

2CDC002180D0203

Talimatlar ve Kılavuzlar:

9AKK107046A9501
