AÇIKLAMA:

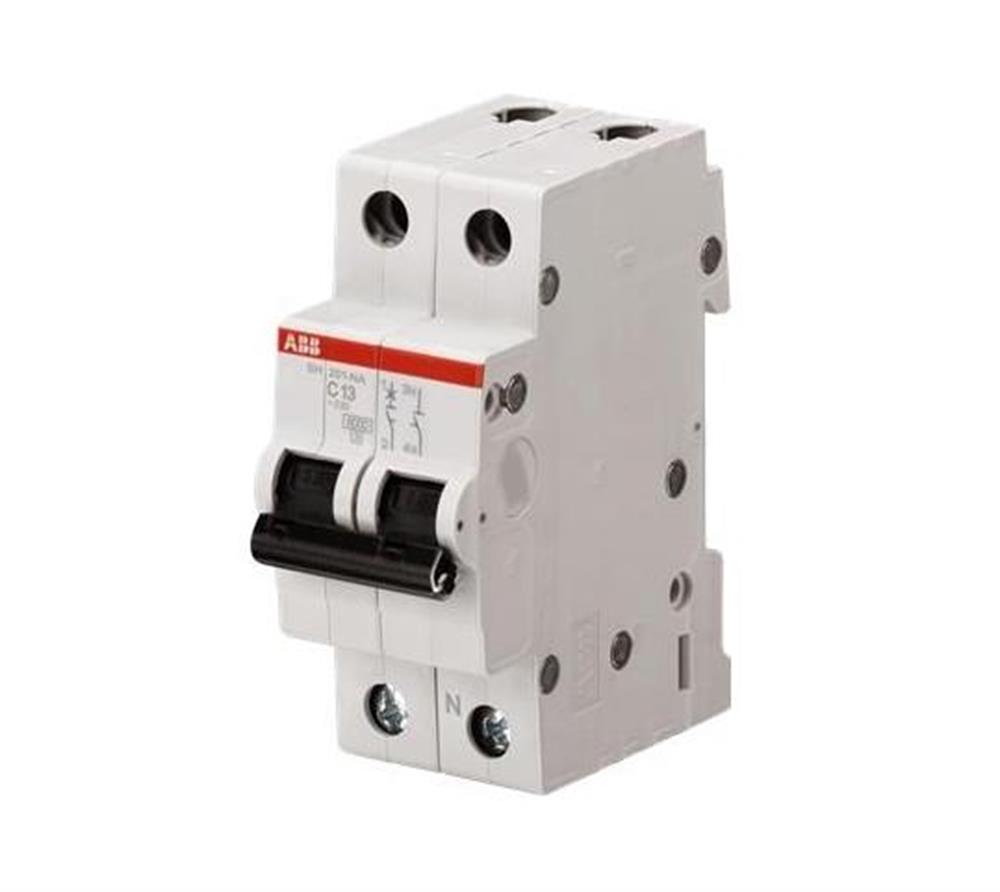

SH201-C63NA Mini Devre Kırıcı

Teknik

Standartlar: IEC / EN 60898-1

Kutup sayısı: 1 + N

Korunan Kutup Sayısı: 1

Açma karakteristik: C

Anma Akımı (I n): 63 A

Nominal Çalışma Gerilimi: acc. IEC 60898-1 230 V AC'ye göre

Güç kaybı: 9,6 W çalışma denetimi kutup 4,8 W başına

Anma Yalıtım Gerilimi (U i): acc. IEC / EN 60664-1 440 V'ye

Çalışma Gerilimi:

Maksimum (Tolerans dahil) 253 V AC

Maksimum 253 V AC

Minimum 12 V AC

Nominal Frekans (f):

50 Hz

60 Hz

Anma Kısa Devre Kapasitesi (I cn):

(230/400 V AC) 10 kA

(230 V AC) 6 kA

Enerji Sınırlama Sınıfı: 3

Aşırı Gerilim Kategorisi: III

Kirlilik derecesi: 2

Nominal Darbe Dayanım Gerilimi (U imp): 4 kV

(denizde 6,2 kV)

(2000 m'de 5,0 kV)

Dielektrik Test Gerilimi: 50/60 Hz, 1 dk: 2 kV

Ev materyalleri: İzolasyon Grubu II, RAL 7035

Aktüatör Tipi: geçiş

Aktüatör Malzemesi: İzolasyon Grubu II, Siyah, Mühürlenebilir

Aktüatör İşaretlemesi: G / Ç

Kontakt Pozisyon Göstergesi: AÇIK KAPALI

Koruma derecesi: IP20

Uyarılar: IP40 Kapaklı muhafaza içinde

Elektriksel Dayanıklılık: 10000 AC çevrimi

Mekanik Dayanıklılık (N endu): 20000 döngü

Terminal Türü: Vidalı Klemensler

Vidalı Terminal Tipi: Kafes Terminali

Bağlantı Kapasitesi: İletken

25/25 mm² Yüksüklü Esnek 0,75 ... 16 mm²

Esnek 0,75 ... 16 mm²

Sert 0,75 ... 25 mm²

Bükülü 0,75 ... 25 mm²

Sıkma Torku: 2 N · m

Tavsiye Edilen Tornavida: Pozidriv 2

DIN Rayına montajı:

TH35-7.5 (35 x 7.5 mm Montaj Rayı) acc. IEC 60715

TH35-15'e (35 x 15 mm Montaj Rayı) acc. IEC 60715'e göre

Montaj konumu: Hiç

Dahili Derinlik (t 2): 69 mm

Kurulum boyutu: acc. DIN 43880'e göre 1

Nötr Terminallerin Konumu: Sağ

Güç Kaynağı Bağlantısı: Keyfi

Çevre

Ortam hava sıcaklığı:

Çalışma -25 ... +55 ° C

Depolama -40 ... +70 ° C

Referans Ortam Hava Sıcaklığı: 30 ° C

Şok Direnci acc. IEC 60068-2-27'ye göre: 25 g / 2 şok / 13 ms

Titreşimlere Direnç acc. IEC 60068-2-6'ya göre: 5g, 20 devir 5 ... 150 ... 5 Hz'de yük 0.8 In

Çevre izleme:

55 ° C /% 90-96

ve 25 ° C /% 95-100 ile 28 döngü

RoHS Durumu: 2011/65 / AB AB Yönergesi şart

Boyutlar

Ürün Net Genişliği: 35 mm

Ürün Net Derinliği / Uzunluğu: 69 mm

Ürün Net Yüksekliği: 85 mm

Ürün Net Ağırlığı:  0,25 kg
