AÇIKLAMA:

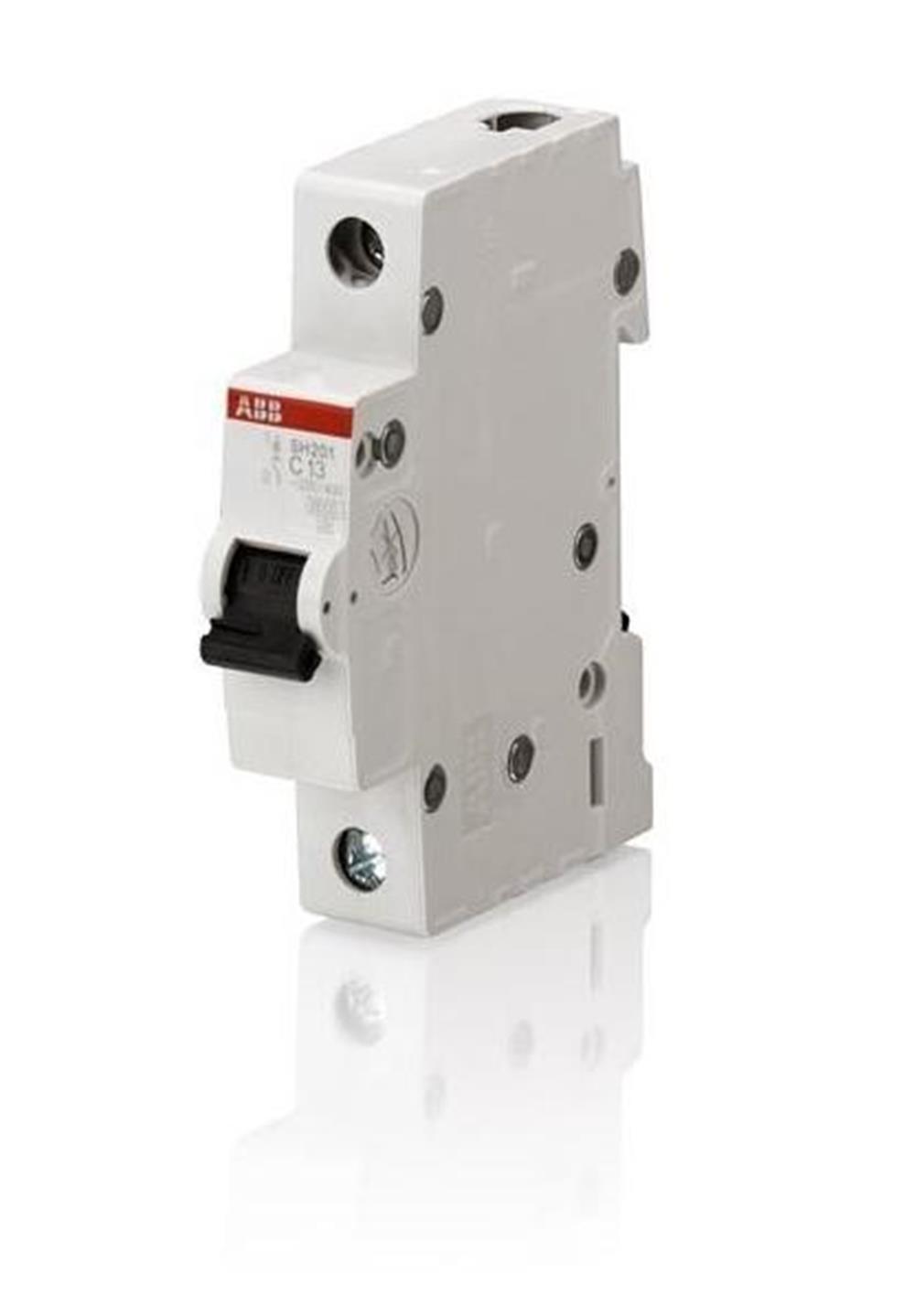

SH201-C63 Mini Devre Kesici



Teknik

Standartlar:  IEC / EN 60898-1

Kutup sayısı:  1

Korunan Kutup Sayısı:  1

Açma karakteristik:  C

Anma Akımı (I n):  63 A

Nominal Çalışma Gerilimi:  acc.  IEC 60898-1 230/400 V AC'ye göre

Güç kaybı  : 4,8 W çalışma  denetimi  kutup 4,8 W başına

Anma Yalıtım Gerilimi (U i):  acc.  IEC / EN 60664-1 440 V'ye

Çalışma Gerilimi:

Maksimum (Tolerans dahil) 253 V AC

Maksimum 253 V AC

Minimum 12 V AC

Nominal Frekans (f):

50 Hz

60 Hz

Anma Kısa Devre Kapasitesi (I cn):  (230/400 V AC) 6 kA

Enerji Sınırlama Sınıfı:  3

Aşırı Gerilim Kategorisi:  III

Kirlilik derecesi:  2

Nominal Darbe Dayanım Gerilimi (U imp):  4 kV

(denizde 6,2 kV)

(2000 m'de 5,0 kV)

Dielektrik Test Gerilimi:  50/60 Hz, 1 dk: 2 kV

Ev materyalleri:  İzolasyon Grubu II, RAL 7035

Aktüatör Tipi:  geçiş

Aktüatör Malzemesi:  İzolasyon Grubu II, Siyah, Mühürlenebilir

Aktüatör İşaretlemesi:  G / Ç

Kontakt Pozisyon Göstergesi: AÇIK  KAPALI

Koruma derecesi:  IP20

Uyarılar:  IP40 Kapaklı muhafaza içinde

Elektriksel Dayanıklılık  : 10000 AC çevrimi

Mekanik Dayanıklılık (N endu):  20000 döngü

Terminal Türü:  Vidalı Klemensler

Vidalı Terminal Tipi:  Kafes Terminali

Bağlantı Kapasitesi:  İletken

25/25 mm² Yüksüklü Esnek 0,75 ... 16 mm²

Esnek 0,75 ... 16 mm²

Sert 0,75 ... 25 mm²

Bükülü 0,75 ... 25 mm²

Sıkma Torku:  2 N · m

Tavsiye Edilen Tornavida:  Pozidriv 2

DIN Rayına montajı:

TH35-7.5 (35 x 7.5 mm Montaj Rayı) acc.  IEC 60715

TH35-15'e (35 x 15 mm Montaj Rayı) acc.  IEC 60715'e göre

Montaj konumu:  Hiç

Dahili Derinlik (t 2):  69 mm

Kurulum boyutu:  acc.  DIN 43880'e göre 1

Güç Kaynağı Bağlantısı:  Keyfi

Çevre

Ortam hava sıcaklığı:

Çalışma -25 ... +55 ° C

Depolama -40 ... +70 ° C

Referans Ortam Hava Sıcaklığı:  30 ° C

Şok Direnci acc.  IEC 60068-2-27'ye göre:  25 g / 2 şok / 13 ms

Titreşimlere Direnç acc.  IEC 60068-2-6'ya göre  : 5g, 20 devir 5 ... 150 ... 5 Hz'de yük 0.8 In

Çevre izleme:

55 ° C /% 90-96 ve 25 ° C /% 95-100 ile 28 döngü

RoHS Durumu:  2011/65 / AB AB Yönergesi şart

Boyutlar

Ürün Net Genişliği:  17,5 mm (milimetre)

Ürün Net Derinliği / Uzunluğu:  69 mm

Ürün Net Yüksekliği:  85 mm

Ürün Net Ağırlığı:   0.125 kilo
