AÇIKLAMA:

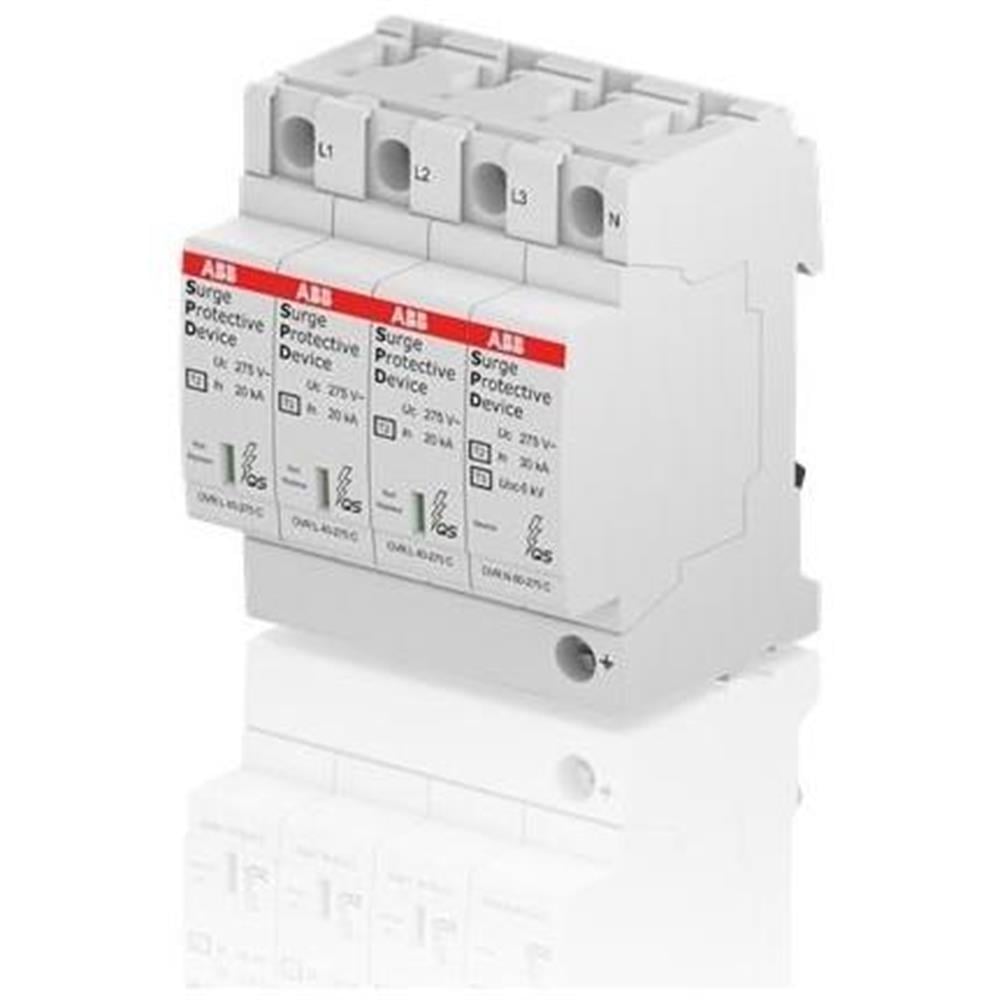

OVR T2 40-275 P QS Aşırı Gerilim Koruyucu Cihaz



Teknik

Alçak Gerilim Dağıtım Sistemi Tipi:

TT

TN-C

TN-S

Sistemin Nominal AC Gerilimi (U o):  230/400 V

Korunan Kutup Sayısı:  1

Tutucu Sınıfı:  II

Ürün Ana Tipi:  T2

Standartlar:  IEC 61643-11 / EN 61643-11

Ürün tipi:  QS

Sürüm:  Eklenti

Deşarj akımı:

Nominal 20 kA

Maksimum 40 kA

Toplam 40 kA

Darbe Akımı:  I (imp,  10/350  µs) 2 kA

Maksimum Sürekli Çalışma Gerilimi (U c):

(L-PE) 275 V

(LL) 275 V

(LN) 275 V

(N-PE) - V

Gerilim Derecesi DC:  350 V

Gerilim Koruma Seviyesi (Yukarı):

(LN) - kV

(N-PE) - kV

(L-PE) 1,25 kV

Kısa Devre Dayanımı Icc:  100 kA

Geçici Aşırı Gerilim Test Değeri (UT):  337 V

Kısa Devre Koruyucu Cihazlar:

Eğri B Kesiciler ≤ 125 A

Eğri C Kesiciler ≤ 125 A

gL Tip Sigortalar ≤ 125 A

gG Tip Sigortalar ≤ 125 A

Yardımcı Devre Yükü:

Minimum -

Maksimum -

Güç kaybı:  8 mW

Ürün adı:  Aşırı Gerilim Koruma Cihazı

İçin uygun:  Sistemleri geçici aşırı gerilime (yıldırım) karşı korumak için

Boyutlar

Ürün Net Genişliği:  17,8 mm (milimetre)

Ürün Net Derinliği / Uzunluğu:  58 mm

Ürün Net Yüksekliği:  88 mm

Ürün Net Ağırlığı:  0.12 kg

Modüler Boşluk Say yayını Genişlik:   1

CB Sertifikası:2CTC432024G1701

CQC Sertifikası:

Beyan:2CTC432056G1701

Uygunluk Beyanı - CE:2CTC436004G1701

Talimatlar ve Kılavuzlar:2CTC432097M1701

Veri Sayfası, Teknik Bilgiler:2CTC432208D0201

Mekanik Çizimler:

2CTC800021F0100.pdf

2CTC800021F0101.dxf

2CTC800021F0102.stp

2CTC800021F0103.igs
