AÇIKLAMA:

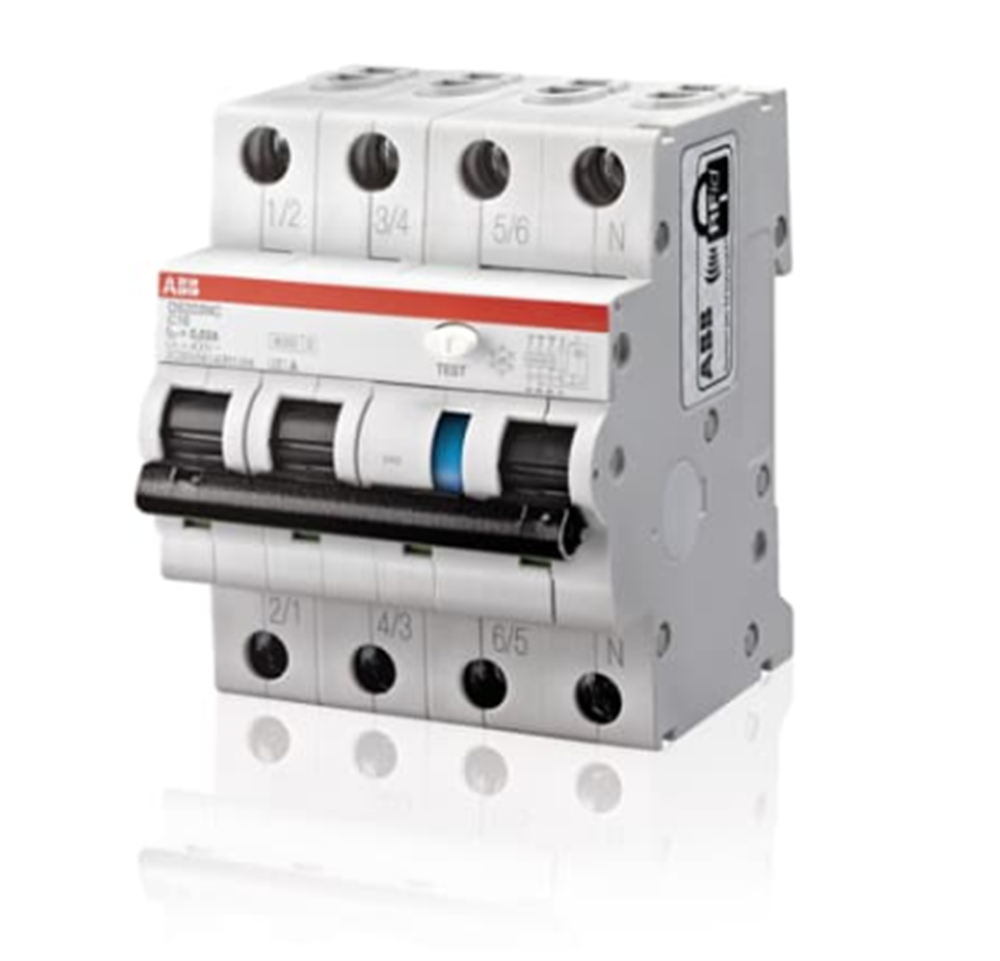

DS203NC, kısa devre akımlarına, aşırı yüke, toprak arıza akımlarına, dolaylı kontaklara, anında kontaklara karşı ek koruma (30 mA versiyonları) için dört modülde aşırı akım korumalı (RCBO) 3P + N artık akım devre kesicidir.



Teknik

Standartlar:

IEC 61009-1

IEC 61009-2-1

EN 61009-1

EN 61009-2-1

Kaçak Akım Türü:  AC tipi

Kutup sayısı:  4

Korunan Kutup Sayısı:  3

Anma Akımı (I n):  32 A

Anma Gerilimi (U r):  400-415 V AC

Nominal İzolasyon Gerilimi (U i):  500 V

Aşırı Gerilim Kategorisi:  III

Kirlilik derecesi:  2

Nominal Frekans (f):  50 ... 60 Hz

Anma Kısa Devre Kapasitesi (I cn):  (230/400 V AC) 6 kA

Nominal Kısa Devre Kesme Kapasitesi (I cu):  10 kA

Açma karakteristik:  C

Enerji Sınırlama Sınıfı:  3

Elektriksel Dayanıklılık:  10000 döngü

Mekanik Dayanıklılık (N endu):  20000 döngü

Koruma derecesi:  IP2X

Bağlantı Kapasitesi:

Bara 10 mm²

Sert 25… 25 mm²

Esnek 25… 25 mm²

Güç Kaynağı Bağlantısı:  Keyfi

Nötr Terminallerin Konumu  : Sağ

Güç kaybı:  15,1 W

Çevre

Ortam hava sıcaklığı:  Çalışma -25 ... 55 ° C

RoHS Durumu:  2011/65 / AB AB Direktifi şart

Teknik UL / CSA

Kısa Devre Akım Değeri (SCCR):  0,3 A

Boyutlar

Ürün Net Genişliği:  0,071 m

Ürün Net Yüksekliği:  0,085 m

Ürün Net Derinliği / Uzunluğu:  0,069 m

Ürün Net Ağırlığı:   0.480 kilo

Veri Sayfası, Teknik Bilgiler: 2CSC423030B0201

Talimatlar ve Kılavuzlar:   9AKK106713A8790
