GENEL BİLGİ

Genişletilmiş Ürün Tipi:S-ARC1 C10

Ürün kimliği:2CSA255901R9104

EAN:8012542749837

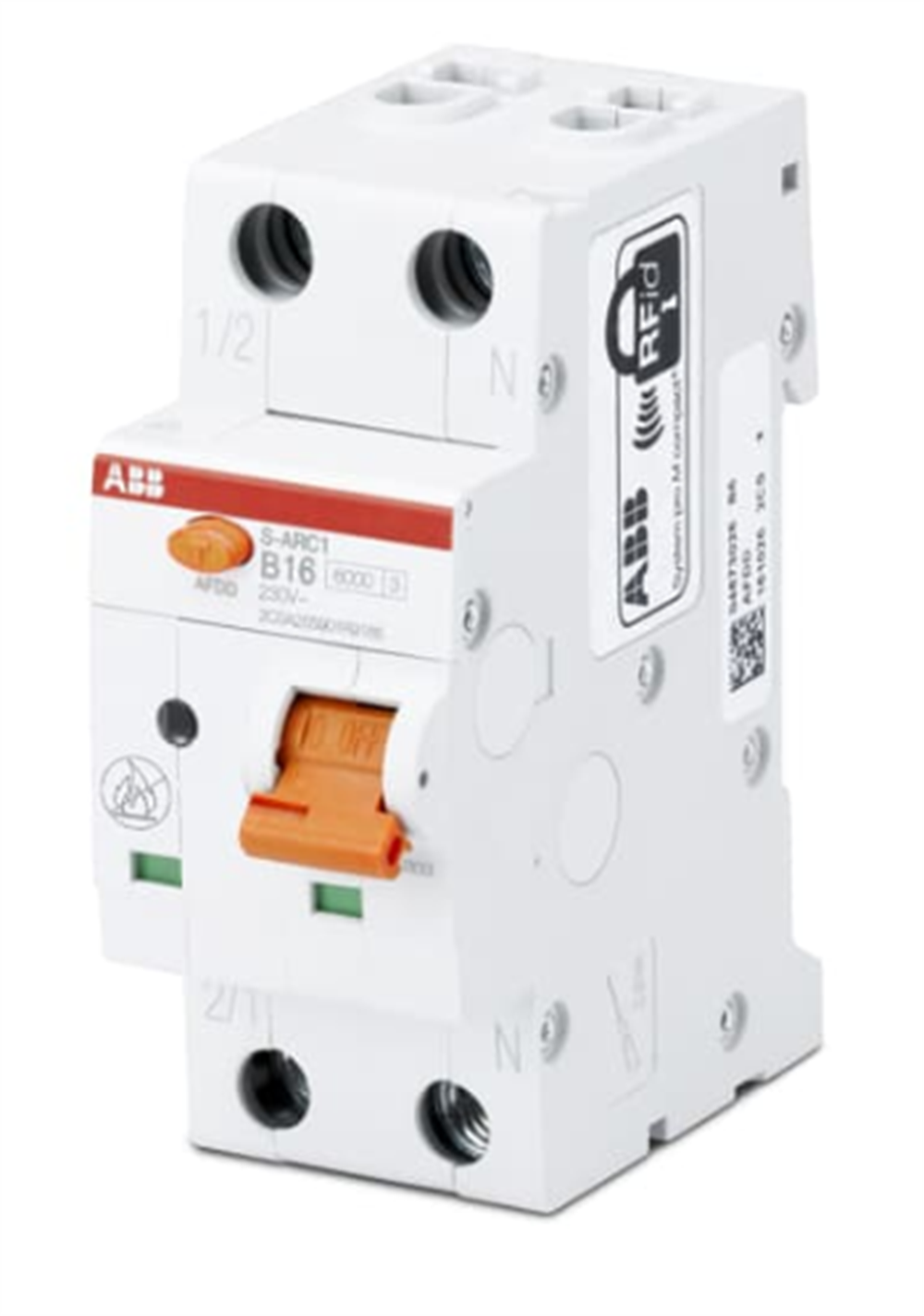

Katalog Açıklaması:S-ARC1 C10 MCB ile entegre ark hatası algılama cihazı

Uzun Açıklama:S-ARC1, kısa devre akımları, aşırı yük, toprak ark arızaları, paralel ark arızaları ve seri ark arızalarına karşı koruma için iki modülde entegre bir MCB'ye sahip 1P + N ark hatası algılama cihazıdır (AFDD).

Sipariş verme

E-Numarası (İsveç):2100139

EAN:8012542749837

Minimum sipariş miktarı:1 parça

Gümrük Tarife numarası:85363010

Boyutlar

Ürün Net Genişliği:0,035 m

Ürün Net Yüksekliği:0,085 m

Ürün Net Derinliği / Uzunluğu:0,069 m

Ürün Net Ağırlığı:0.180 kg

Konteyner Bilgileri

Paket Seviye 1 Birimleri:kutu 1 parça

Paket Düzeyi 1 Genişliği:0,040 m

Paket Seviye 1 Yüksekliği:0,095 m

Paket Seviye 1 Derinliği / Uzunluğu:0,079 m

Paket Seviyesi 1 Brüt Ağırlık:0.200 kg

Paket Seviye 1 EAN:8012542749837

Çevresel

Ortam hava sıcaklığı:

Çalışma -25… +55 ° C

Depolama -40… +70 ° C

Titreşimlere Direnç acc. IEC 60068-2-6'ya göre:0,2 mm veya 5 g - 5… 150… 5 Hz'de 20 döngü

Şok acc Direnci IEC 60068-2-27'ye göre:25 g / 2 şok / 13 ms

RoHS Durumu:2011/65 / EU sayılı AB Direktifi uyarınca

EK BİLGİ

Aksesuar Tipi:

Yardımcı kontak

Sinyal kontağı / yardımcı kontak

Şönt açtırma

Düşük gerilim serbest bırakma

Aşırı gerilim serbest bırakma

Aktüatör Tipi:Geçiş - İzolasyon grubu II, Turuncu RAL 2004, AÇIK-KAPALI pozisyonlarda mühürlenebilir

Yardımcı Gerilim AC / DC:230 V

Bağlantı Kapasitesi:Busbar 10 mm²

Rijit 1 ... 25 mm²

Esnek 1 ... 25 mm²

Koruma derecesi:

Muhafaza IP40

Terminaller IP20

Dielektrik Test Gerilimi:2,5 kV

Enerji Sınırlama Sınıfı:3

Frekans ( f ):50 Hz

Muhafaza tipi:Yalıtım grubu I, RAL 7035

Montaj konumu:Hiç

Montaj tipi:DIN rayında EN 60715 (35 mm) montaj klipsi ile

Kutup sayısı:2

Korunan Kutup Sayısı:1

Sağlanan Seçenekler:-

Aşırı Gerilim Kategorisi:III

Kirlilik derecesi:2

Nötr Terminallerin Konumu:Sağ

Güç kaybı:2,0 W

Güç Kaynağı Bağlantısı:Keyfi

Ürün Ana Tipi:S-ARC1

Ürün adı:MCB ile entegre ark hatası algılama cihazı

Anma Akımı (I n ):10 A

Anma Frekansı (f):50 ... 60 Hz

Anma Gerilimi (U r ):230 V

Anma Yalıtım Gerilimi (U i ):500 V AC

Anma Çalışma Gerilimi:230-240 V AC

Anma Servis Kısa Devre Kesme Kapasitesi (I cs ):6 kA

Anma Kısa Devre Kapasitesi (I cn ):6 kA

Anma Nihai Kısa Devre Kesme Kapasitesi (I cu ):7,5 kA

Yayın Türü:C

RoHS Tarihi:20170621

Standartlar:IEC 62606

EN 62606

IEC 60898-1

EN 60898-1

Terminal Tipi:Vidalı Klemensler

Sıkma Torku:2,8 N · m

Açma Karakteristiği:C

Tel Sıyırma Uzunluğu:12 mm

Sertifikalar ve Beyanlar (Belge Numarası)

Veri Sayfası, Teknik Bilgiler:2CDC420032D0201

Uygunluk Beyanı - CE:9AKK107045A1563

Talimatlar ve Kılavuzlar:

9AKK106930A8985

9AKK106930A8986

RoHS Bilgileri:9AKK107045A1564
