Boyutlar

Ürün Net Genişliği:76,2 mm

Ürün Net Yüksekliği:130 mm

Ürün Net Derinliği / Uzunluğu:60 mm

Ürün Net Ağırlığı:0.803 kg

Ek bilgi

Elektriksel Dayanıklılık:1500 döngü

Mekanik Dayanıklılık:Nr. İşlemler 8500 döngüsü

Kutup sayısı:3

Açılış zamanı:

SOR 15 ms ile

CB UVR 15 ms ile CB

Güç kaybı:Direk Başına Nominal Çalışma Koşullarında 8 W

Ürün Ana Tipi:SACE FORMULA

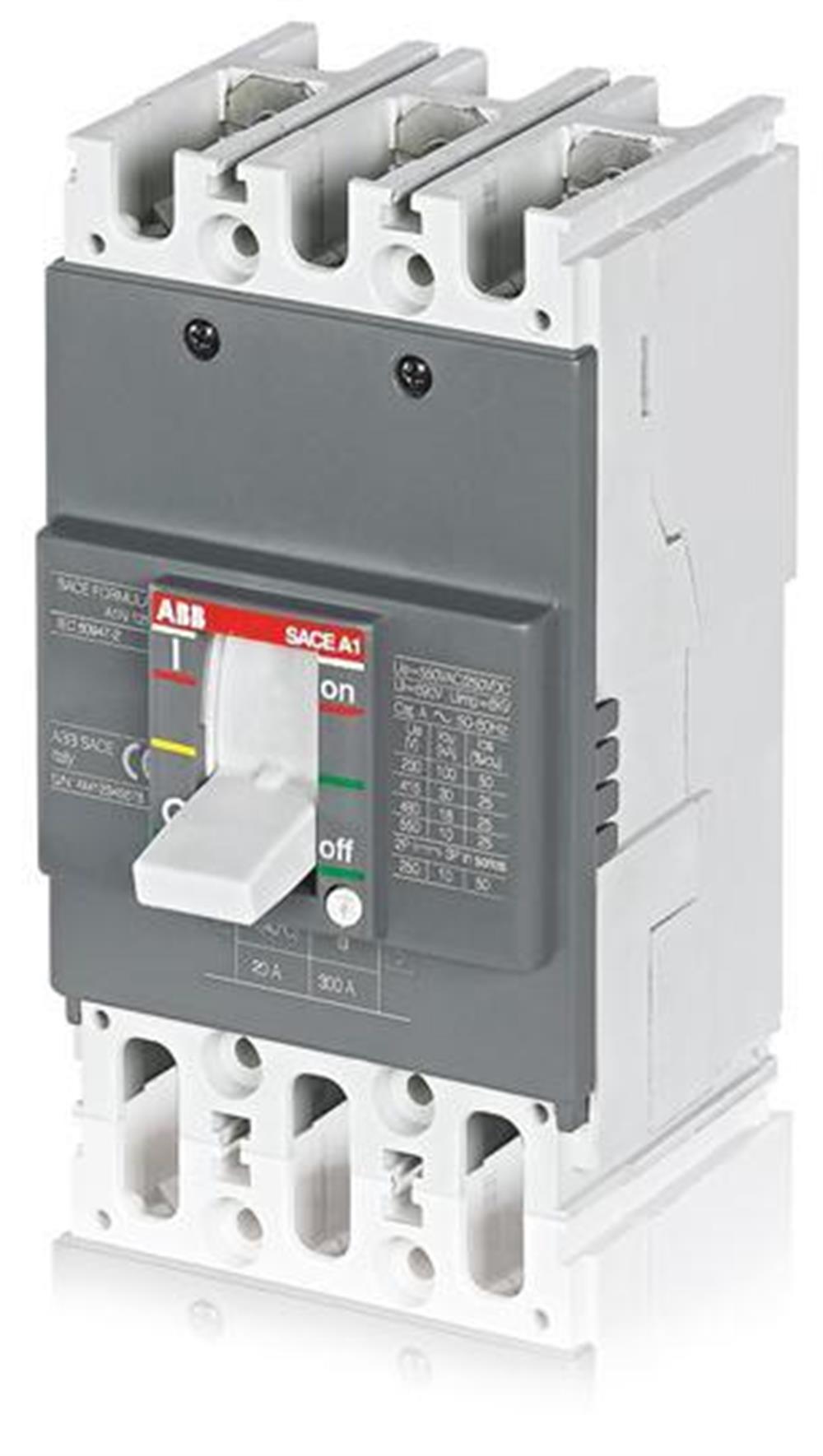

Ürün adı:Kalıplı Kutulu Devre Kesici

Ürün tipi:CB

Anma Akımı (I n ):Ana Devre 100 A

Nominal Darbe Dayanım Gerilimi (U imp ):6 kV

Nominal İzolasyon Gerilimi (U i ):690 V

Nominal Çalışma Gerilimi:

550 V AC

250 V DC

Anma Servisi Kısa Devre Kesme Kapasitesi (I cs ):

(240 V AC) 50 kA

(380 V AC) 18 kA

(415 V AC) 7,5 kA

(440 V AC) 6,25 kA

(480 V AC) 4,5 kA

(500 V AC) 2,5 kA

(250 V DC) 2 Kutuplu Seri 5 kA

Anma Nihai Kısa Devre Kesme Kapasitesi (I cu ):

(240 V AC) 100 kA

(380 V AC) 36 kA

(415 V AC) 36 kA

(440 V AC) 25 kA

(480 V AC) 18 kA

(500 V AC) 10 kA

(250 V DC) 10 kA

Anma Kesintisiz Akım (I u ):125 A

Yayın Türü:TM

Standartlar:IEC

Alt türü:A1

Terminal Bağlantı Tipi:Ön

Sürüm:F

Talimatlar ve Kılavuzlar: 1SDH000717R0001
