AÇIKLAMA:

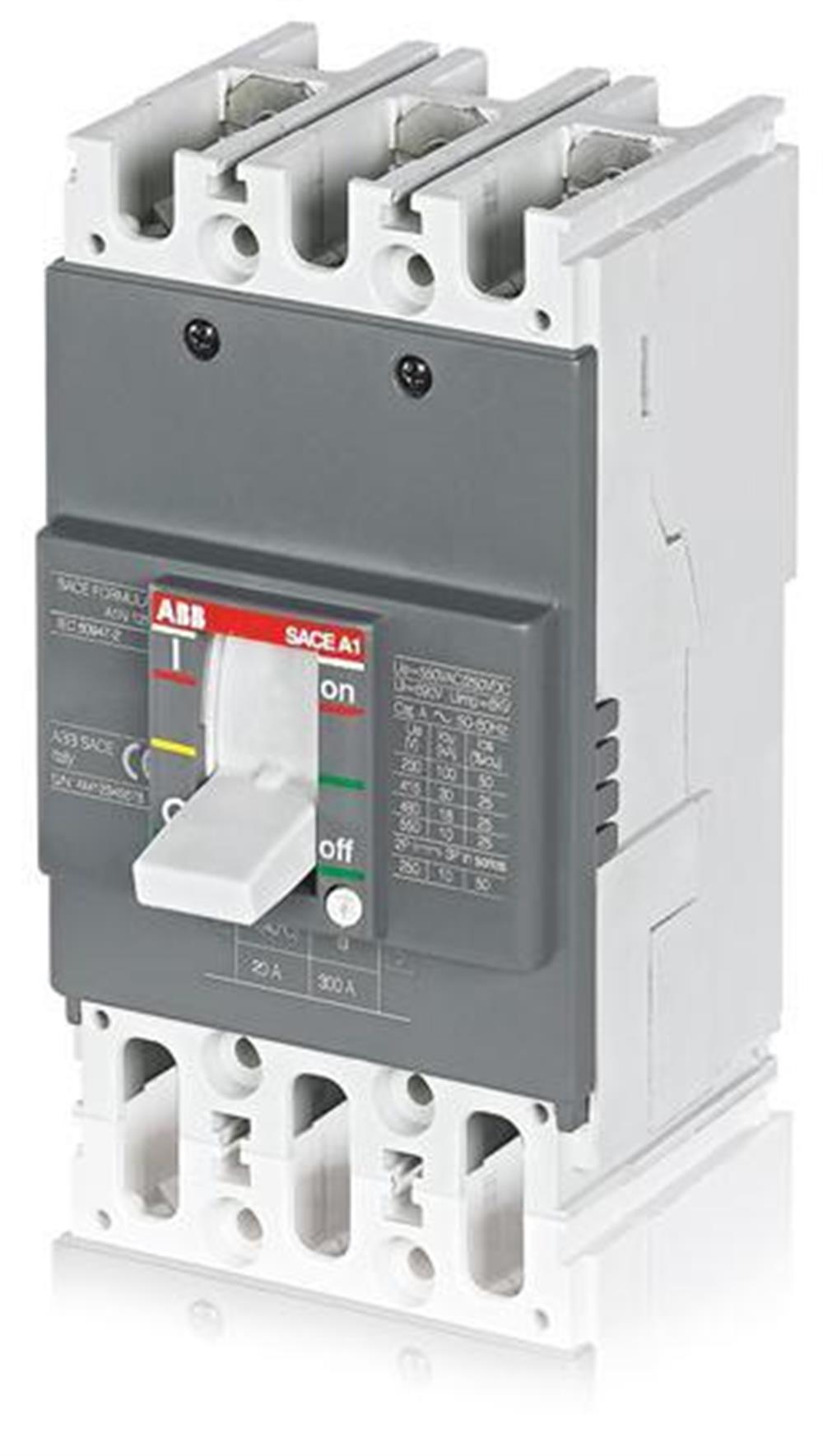

KESİCİ FORMÜL A1N 125 ÖN TERMİNALLER VE TERMOMAGNETİK SÖKME İLE ÜÇ KUTUPLU SABİT TMF R 30-400 A

Boyutlar

Ürün Net Genişliği:   76,2 mm

Ürün Net Yüksekliği:  130 mm

Ürün Net Derinliği / Uzunluğu:  60 mm

Ürün Net Ağırlığı:  0.789 kilo

Ek bilgi

Elektriksel Dayanıklılık:  1500 döngü

Mekanik Dayanıklılık:  Nr.  İşlemler 8500 döngüsü

Kutup sayısı  : 3

Açılış zamanı:

SOR 15 ms ile

CB UVR 15 ms ile CB

Güç kaybı:  Direk Başına Nominal Çalışma Koşullarında 4 W

Ürün Ana Tipi: SACE  FORMULA

Ürün adı:  Kalıplı Kutulu Devre Kesici

Ürün tipi:  CB

Anma Akımı (I n):  Ana Devre 30 A

Nominal Darbe Dayanım Gerilimi (U imp):  6 kV

Nominal İzolasyon Gerilimi (U i):  690 V

Nominal Çalışma Gerilimi:

550 V AC

250 V DC

Anma Servisi Kısa Devre Kesme Kapasitesi (I cs):

(240 V AC) 50 kA

(380 V AC) 18 kA

(415 V AC) 7,5 kA

(440 V AC) 6,25 kA

(480 V AC) 4,5 kA

(500 V AC) 2,5 kA

(250 V DC) 2 Kutuplu Seri 5 kA

Nominal Kısa Devre Kesme Kapasitesi (I cu):

(240 V AC) 100 kA

(380 V AC) 36 kA

(415 V AC) 36 kA

(440 V AC) 25 kA

(480 V AC) 18 kA

(500 V AC) 10 kA

(250 V DC) 10 kA

Anma Kesintisiz Akım (I u):  125 A

Yayın Türü:  TM

Standartlar:  IEC

Alt türü  : A1

Terminal Bağlantı Tipi:  Ön

Sürüm:   F





Veri Sayfası, Teknik Bilgiler: 1SDC210032D0204

Talimatlar ve Kılavuzlar: 1SDH000717R0001
