GENEL BİLGİ

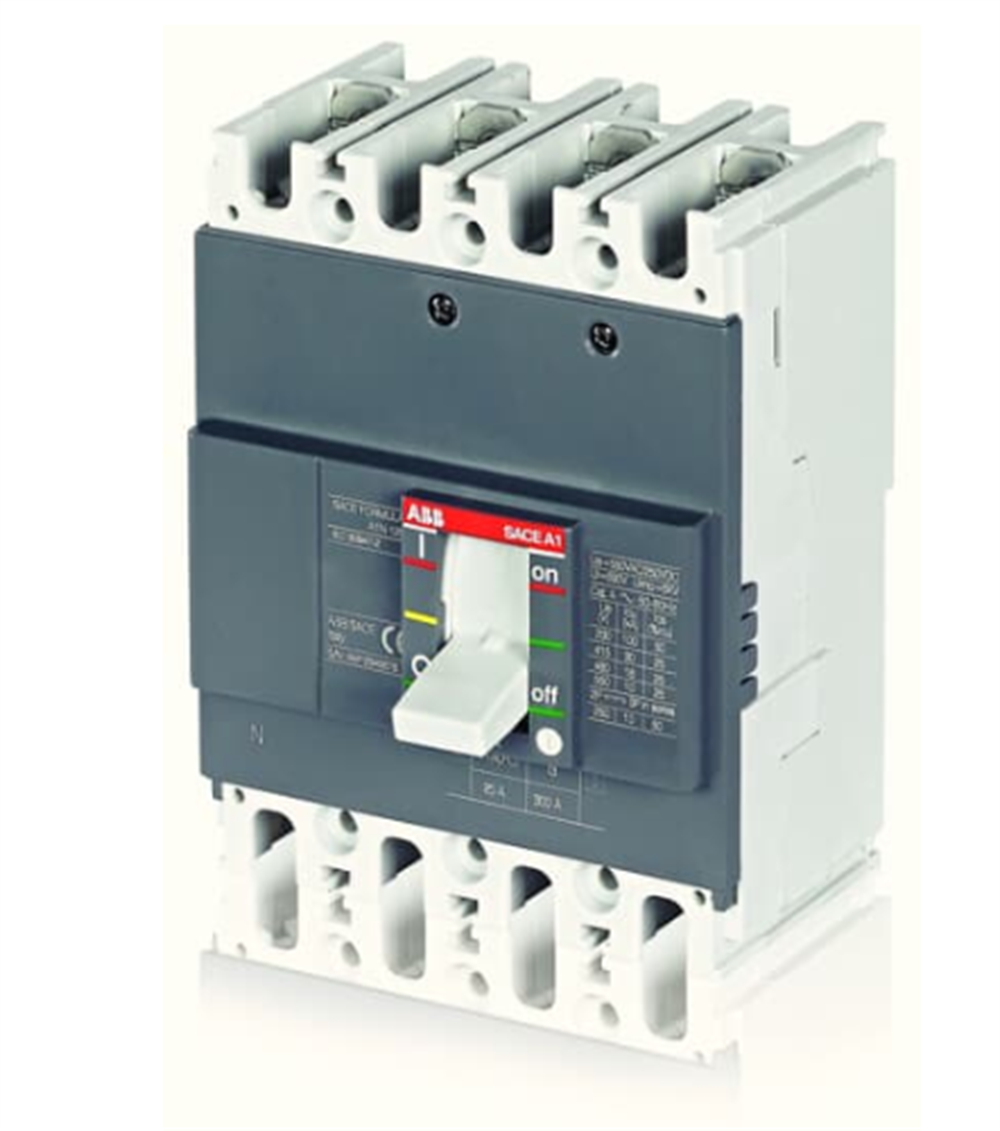

Genişletilmiş Ürün Tipi:A1C 125 TMF 50-500 4p FF

Ürün kimliği:1SDA066750R1

EAN:8015644694210

Katalog Açıklaması:A1C 125 TMF 50-500 4p FF

Uzun Açıklama:C.BREAKER FORMULA A1C 125 SABİT DÖRT KUTUP ÖN TERMİNALLER VE TERMOMANYETİK TAHLİYE TMF R 50-500 A



Sipariş verme

EAN:8015644694210

Minimum sipariş miktarı:1 parça

Gümrük Tarife numarası:85362090

Boyutlar

Ürün Net Genişliği:101,6 mm

Ürün Net Yüksekliği:130 mm

Ürün Net Derinliği / Uzunluğu:60 mm

Ürün Net Ağırlığı:1 kg

Konteyner Bilgileri

Paket Seviye 1 Birimleri:1 parça

Paket Düzeyi 1 Genişliği:136,5 mm

Paket Seviye 1 Yüksekliği:124 mm

Paket Seviye 1 Derinliği / Uzunluğu:110,5 mm

Paket Seviyesi 1 Brüt Ağırlık:1,05 kg

Paket Seviye 1 EAN:8015644694210

EK BİLGİ

Elektriksel Dayanıklılık:1500 döngü

Mekanik Dayanıklılık:Nr. İşlemler 8500 döngü

Kutup sayısı:4

Açılış zamanı:

SOR 15 ms

CB ile CB UVR 15 ms

Güç kaybı:Kutup başına 5,5 W Nominal Çalışma Koşullarında

Ürün Ana Tipi:YÜZ FORMÜLÜ

Ürün adı:Kalıplı Kutulu Devre Kesici

Ürün tipi:CB

Anma Akımı (I n ):Ana Devre 50 A

Anma Darbe Dayanım Gerilimi (U imp ):6 kV

Anma Yalıtım Gerilimi (U i ):690 V

Anma Çalışma Gerilimi:

550 V AC

250 V DC

Anma Servis Kısa Devre Kesme Kapasitesi (I cs ):

(240 V AC) 15 kA

(380 V AC) 12,5 kA

(415 V AC) 6,25 kA

(440 V AC) 5 kA

(480 V AC) 4 kA

(500 V AC) 2,5 kA

(250 V DC) 2 Kutuplu giriş 5 kA serisi

Anma Nihai Kısa Devre Kesme Kapasitesi (I cu ):

(240 V AC) 30 kA

(380 V AC) 25 kA

(415 V AC) 25 kA

(440 V AC) 20 kA

(480 V AC) 15 kA

(500 V AC) 8 kA

(250 V DC) 10 kA

Kesintisiz Anma Akımı (I u ):125 bir

Serbest bırakmak:TMF

Yayın Türü:TM

Kısa Devre Performans Seviyesi:C

Standartlar:IEC

Alt tür:A1

Terminal Bağlantı Tipi:Ön

Sürüm:F

Sertifikalar ve Beyanlar (Belge Numarası)

Veri Sayfası, Teknik Bilgiler:1SDC210032D0204

Uygunluk Beyanı - CE:9AKK106713A5519

Çevresel Bilgi:1SDL000183R0001

Talimatlar ve Kılavuzlar:1SDH000717R0001

Sınıflandırmalar

ETIM 4:EC000228 - Trafik / jeneratör / kurulum koruması için güç devre kesicisi.

ETIM 5:EC000228 - Trafik / jeneratör / kurulum koruması için güç devre kesicisi.

ETIM 6:EC000228 - Trafik / jeneratör / kurulum koruması için güç devre kesicisi.

ETIM 7:EC000228 - Trafik / jeneratör / tesisat koruması için güç devre kesicisi

Nesne Sınıflandırma Kodu:Q

WEEE Kategorisi:5. Küçük Ekipman (Dış Boyut Yok 50 cm'den Fazla)
