AÇIKLAMA:

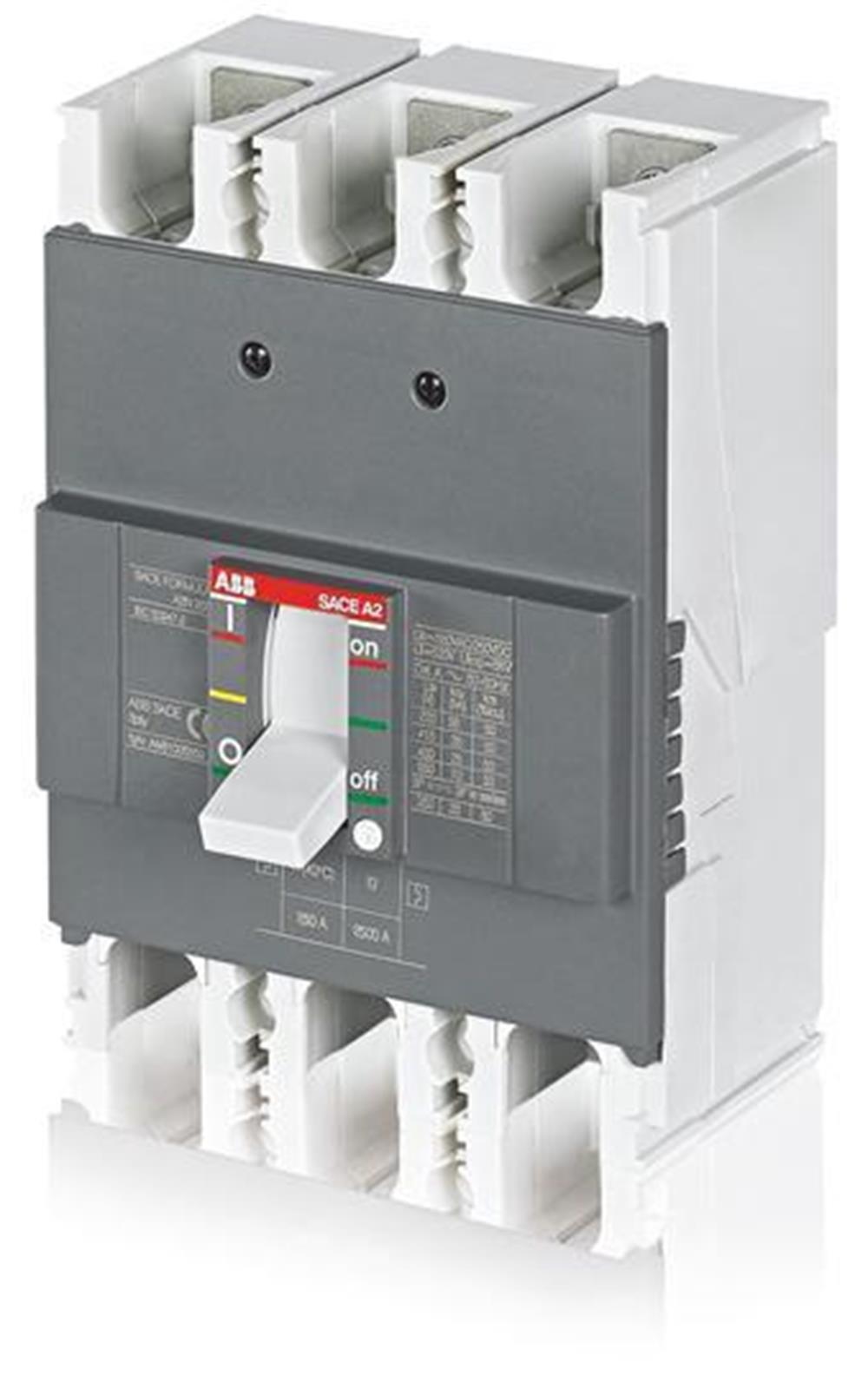

C.BREAKER FORMÜL A2N 250 ÖN TERMİNALLER VE TERMOMAGNETİK SÖKÜCÜ ÜÇ KUTUPLU SABİT TMF R 200-2000 A



boyutlar

Ürün Net Genişliği:  105 mm

Ürün Net Yüksekliği:  150 mm

Ürün Net Derinliği / Uzunluğu:  60 mm

Ürün Net Ağırlığı:  1.396 kg



Ek bilgi

Elektriksel Dayanıklılık:  4000 döngü

Mekanik Dayanıklılık:  Nr.  İşlemler 10000 devir

Kutup sayısı:  3

Açılış zamanı:

SOR 15 ms ile

CB UVR 15 ms ile CB

Güç kaybı:  Direk Başına Nominal Çalışma Koşullarında 12 W

Ürün Ana Tipi:  SACE FORMULA

Ürün adı:  Kalıplı Kutulu Devre Kesici

Ürün tipi:  CB

Anma Akımı (I n): Ana  Devre 200 A

Nominal Darbe Dayanım Gerilimi (U imp):  6 kV

Nominal İzolasyon Gerilimi (U i):  690 V

Nominal Çalışma Gerilimi:

550 V AC

250 V DC

Anma Servisi Kısa Devre Kesme Kapasitesi (I cs):

(240 V AC) 42,5 kA

(380 V AC) 18 kA

(415 V AC) 18 kA

(440 V AC) 12,5 kA

(480 V AC) 12,5 kA

(500 V AC) 5 kA

(250 V DC) 2 Kutuplu 18 kA Serisi

Nominal Kısa Devre Kesme Kapasitesi (I cu):

(240 V AC) 85 kA

(380 V AC) 36 kA

(415 V AC) 36 kA

(440 V AC) 25 kA

(480 V AC) 25 kA

(500 V AC) 10 kA

(250 V DC) 2 Kutuplu 36 kA Serisi

Anma Kesintisiz Akım (I u):  250 A

Yayın Türü:  TM

Standartlar:  IEC

Alt türü:  A2

Terminal Bağlantı Tipi:  Ön

Sürüm:  F

Veri Sayfası, Teknik Bilgiler:

1SDC210032D0204

Talimatlar ve Kılavuzlar:

1SDH000718R0001
