AÇIKLAMA:

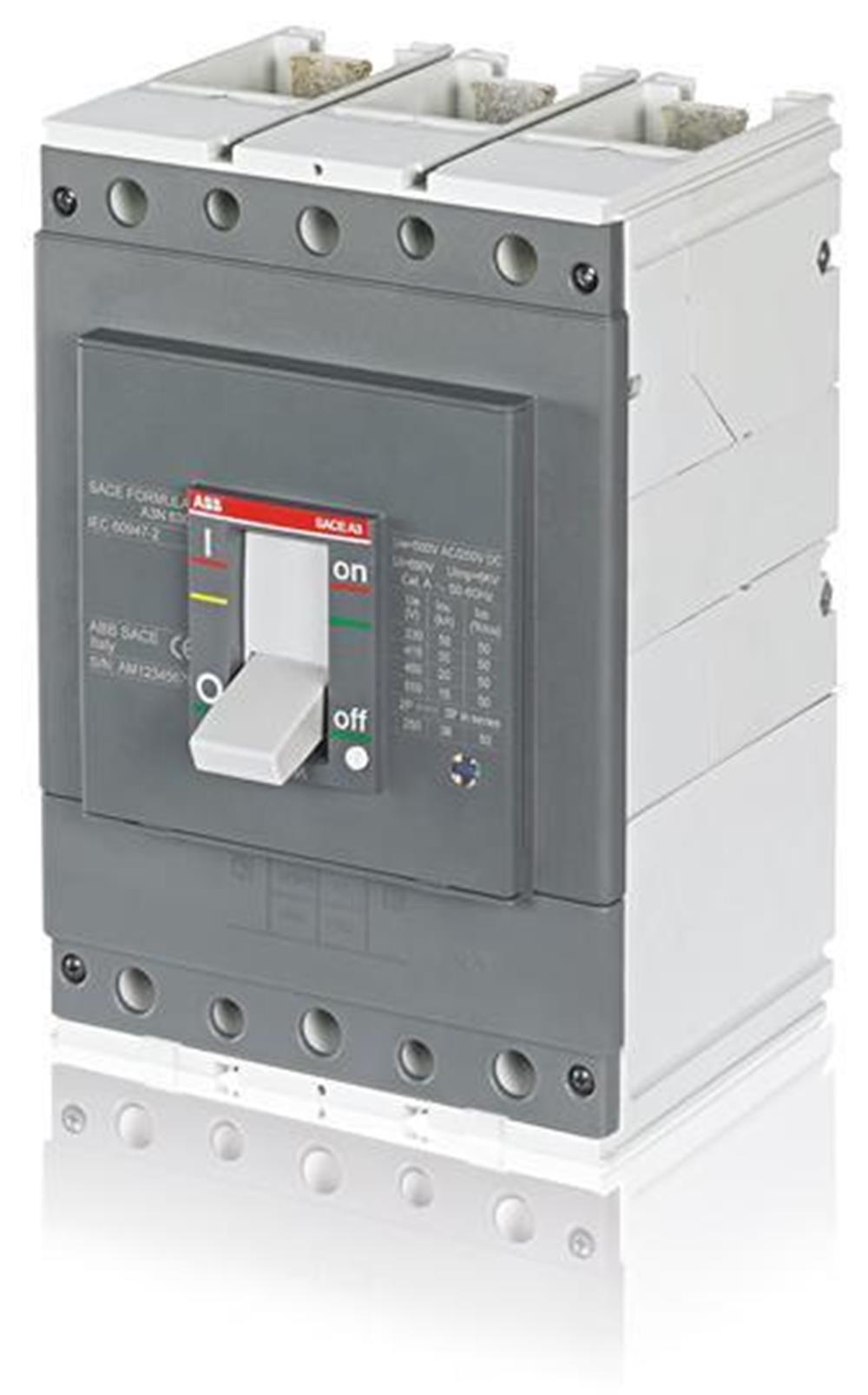

C.BREAKER FORMULA A3S 630 AC TERT-LI R 630'DA ÖN TERMİNALLER VE KATI DEVLET SERBESTİ İLE ÜÇ KUTUPLU SABİT

Boyutlar

Ürün Net Genişliği:   139,5 mm

Ürün Net Yüksekliği:   205 mm

Ürün Net Derinliği / Uzunluğu:   103,5 mm

Ürün Net Ağırlığı:   4.84 kg



Ek bilgi

Elektriksel Dayanıklılık:   2000 döngü

Mekanik Dayanıklılık:   Nr.  İşlemler 5000 döngüsü

Kutup sayısı:   3

Açılış zamanı:

SOR 15 ms ile

CB UVR CB25 ms ile CB

Güç kaybı:   Direk Başına Nominal Çalışma Koşullarında 41 W

Ürün Ana Tipi:   SACE FORMULA

Ürün adı:   Kalıplı Kutulu Devre Kesici

Ürün tipi:   CB

Anma Akımı (I n):   Ana Devre 630 A

Nominal Darbe Dayanım Gerilimi (U imp):   6 kV

Anma Yalıtım Gerilimi (U i):   690 V

Nominal Çalışma Gerilimi:   550 V AC

Anma Servisi Kısa Devre Kesme Kapasitesi (I cs):

(240 V AC) 50 kA

(380 V AC) 25 kA

(415 V AC) 25 kA

(440 V AC) 25 kA

(480 V AC) 17,5 kA

(500 V AC) 12,5 kA

Nominal Kısa Devre Kesme Kapasitesi (I cu):

(240 V AC) 100 kA

(380 V AC) 50 kA

(415 V AC) 50 kA

(440 V AC) 50 kA

(480 V AC) 35 kA

(500 V AC) 25 kA

(250 V DC) 2 Kutuplu Seri 50 kA

Anma Kesintisiz Akım (I u):   630 A

Yayın Türü:   EL

Standartlar:   IEC

Alt tür:   A3

Terminal Bağlantı Tipi:   Ön

Sürüm:   F

Veri Sayfası, Teknik Bilgiler: 1SDC210032D0204

Talimatlar ve Kılavuzlar: 1SDH000747R0001
