AÇIKLAMA:

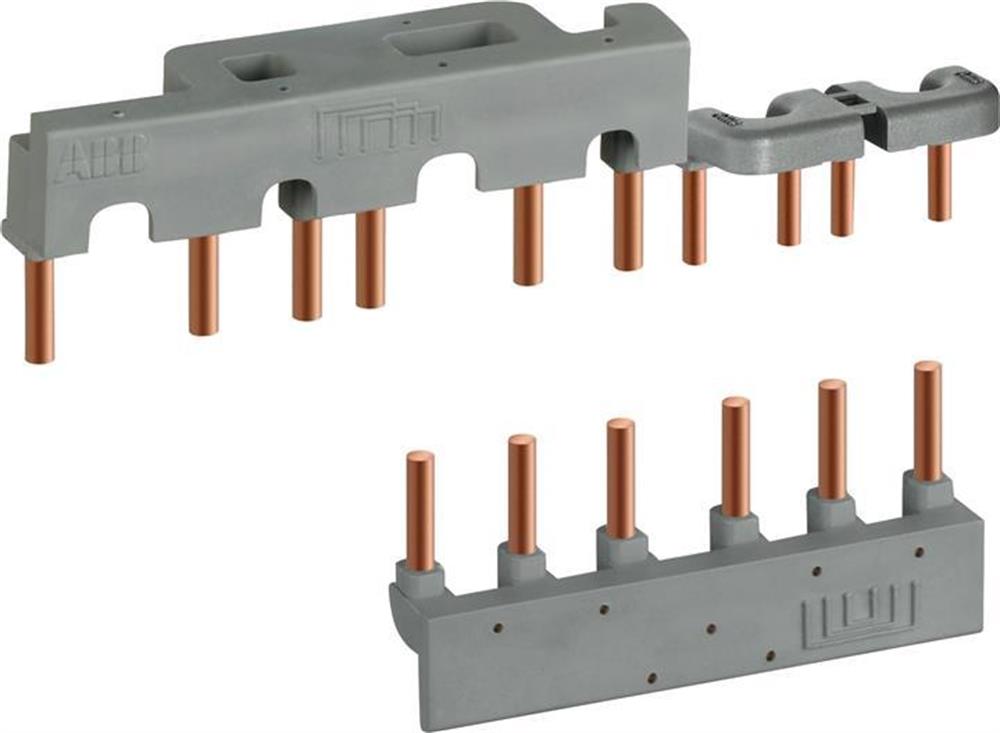

-BEY ve BED bağlantı setleri, yıldız-üçgen yol vericinin Hattı, Delta ve Starcontactor'larının ana kutuplarını bağlamak için kullanılır.

Bağlantı setleri oluşurlarından oluşur:

• Şapka kontaktörü / delta kontaktörü:

- BEY: yukarı akış faz-faz bağlantısı

- YATAK: yukarı akış paralel olarak

• Delta kontaktör / yıldız kontaktör: paralel aşağı akış bağlantısı

• Yıldız kontaktör: yıldız yukarı akış noktası

• İzoleli, katı bakır çubuk.



Boyutlar:

Ürün Net Genişliği:   87,2 mm (milimetre)

Ürün Net Yüksekliği:   36.5 mm (milimetre)

Ürün Net Derinliği / Uzunluğu:   23.05 mm (milimetre)

Ürün Net Ağırlığı:  0.11 kg

Ek bilgi:

Orta Açıklama:

BEY38-4 Yıldız-Delta Starter için Bağlantı Seti, bir Yıldız-Delta kurmak için bir AF26'nın ana kutuplarını AF38'e bağlamak bağlamak için kullanılır.  Bağlantı kontakları, yukarı akım faz-faz bağlantısının hat kontaktörü / Delta kontaktörü için, Delta kontaktör / Yıldız kontaktörü için paralel bir aşağı akım bağlantısı için, bir Yıldız noktası yukarı akışında yıldız kontaktörü için yapılır.  Bağlantı setleri için bakır çubuktan içindir.

Birden Çok Sipariş:  1 parça

Ürün Ana Tipi:   Blok Kontaktör Aksesuarları

Ürün adı:   Bağlantı Seti

RoHS Tarihi  : 20171115

İçin uygun:

AF26

AF30

AF38

Terminal Türü:    Vidalı Klemensler

Talimatlar ve Kılavuzlar  : 1SBC101031M6801
