AÇIKLAMA:

Genel bilgi

Genişletilmiş Ürün Tipi:TEF4-OFF

Ürün kimliği:1SBN020114R1000

EAN:3471523130654

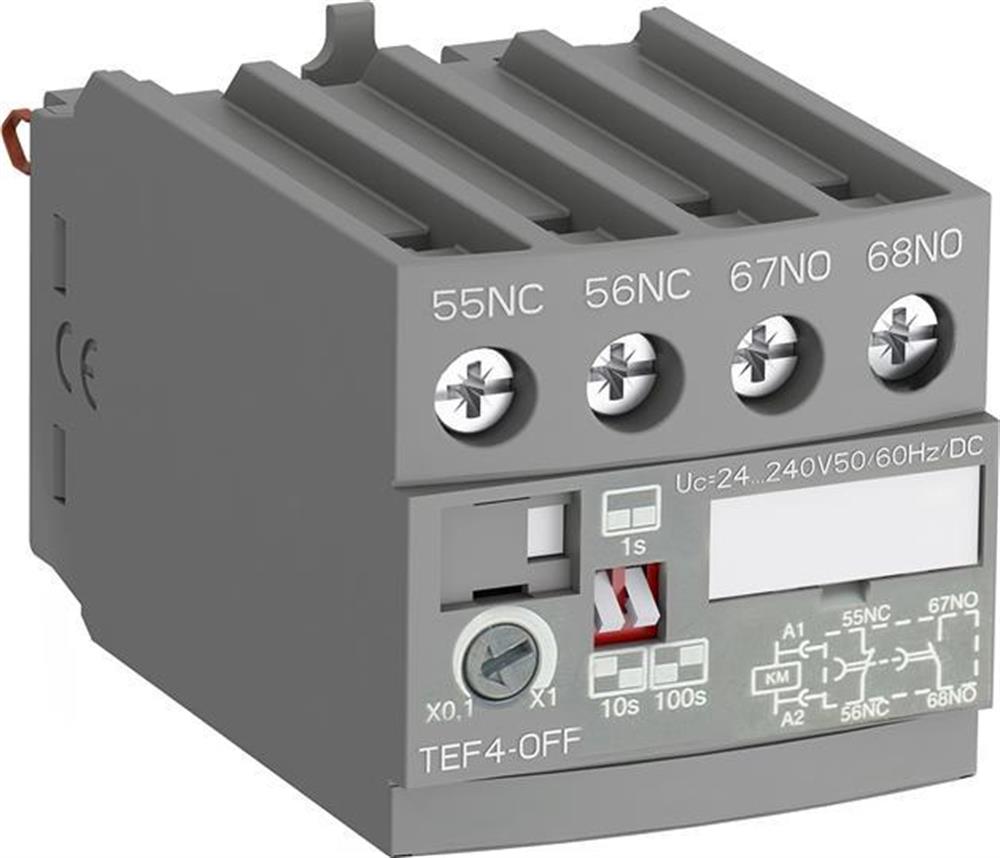

Katalog Tanımı:TEF4-OFF Ön Elektronik Zaman Rölesi

Uzun Açıklama:TEF4 ön elektronik zamanlayıcılar, zamanlama fonksiyonunu gerçekleştirmek için kullanılır ve ON-delay ve OFF-delay versiyonlarında mevcuttur.

Ayrı zamanlayıcılara kıyasla kabinde kompakt çözüm

TEF4 elektronik zamanlayıcılar, AF kontaktörleri veya NF kontaktör rölelerine öne monte edilir ve kilitlenir.

Mekanik bir gösterge, kontaktörün durumunu göstermeye izin verir.

Güvenli ve düşük maliyetli kablolama.

TEF4 elektronik zamanlayıcılar, kontaktörün veya kontaktör rölesinin bobin terminalleri A1 - A2'ye doğrudan geçmeli paralel bağlantı ile sağlanır. Kontaktör bobinindeki dalgalanmalara karşı yerleşik bir koruma sağlamak için zamanlayıcıya bir varistör entegre edilmiştir.

24 ... 240 V AC / DC geniş kontrol voltaj aralığı için kullanılabilir

TEF4-ON veya TEF4-OFF, kontrol sisteminden bağımsız olarak 3 farklı zaman aralığında 100 saniyeye kadar zaman gecikmeli fonksiyonlara izin verir. Zaman geciktirme aralıkları bir anahtarla seçilir ve zaman gecikmesi bir döner anahtar ile ayarlanabilir. Zamanlama fonksiyonu, zamanlayıcının monte edildiği cihazı kapatarak veya açarak etkinleştirilir. OFF-delay sürümü ek kontrol beslemesi olmadan çalışır.

Boyutlar

Ürün Net Genişliği:43 mm

Ürün Net Yüksekliği:41.6 mm (milimetre)

Ürün Net Derinliği / Uzunluğu:67.7 mm (milimetre)

Ürün Net Ağırlığı:0,065 kg

Çevre

Ortam hava sıcaklığı:

Depolama için Kontaktöre Yakın -40 ... +80 ° C

Serbest Havada Çalışmak için Kontaktöre Yakın -25 ... +70 ° C

İzin Verilen Maksimum Çalışma İrtifası:2000 metre

Titreşimlere Direnç acc. IEC 60068-2-6'ya göre:5 ... 300 Hz 3 g Kapalı konum / 2 g Açık konum

RoHS Durumu:2011/65 / AB AB Direktifi uyarınca

Teknik UL / CSA

Sıkma Torku UL / CSA:Yardımcı Devre 11 IA

Ek bilgi

İklimsel Dayanım:IEC 60947-1 Ek Q uyarınca Kategori B

Geleneksel Serbest Hava Termal Akımı ( Ith ):acc. IEC 60947-5-1'e göre, q = 40 ° C 5 A

Koruma derecesi:acc. IEC 60529, IEC 60947-1, EN 60529 Yardımcı Terminaller IP20'ye

Maksimum Elektrik Anahtarlama Frekansı:

AC-15 saatte 1200 döngü

DC-13 saatte 900 döngü

Maksimum Mekanik Anahtarlama Frekansı:Saatte 1800 döngü

Orta Açıklama:TEF4-OFF Frontal Elektronik Zamanlayıcı, zamanlama fonksiyonunu gerçekleştirmek için kullanılır. TEF4 elektronik zamanlayıcılar önden monte edilir ve AF kontaktörleri veya NF kontaktör rölelerine kilitlenir. Mekanik bir gösterge, kontaktörün durumunu göstermeye izin verir. TEF4 elektronik zamanlayıcılar, kontaktörün veya kontaktör rölesinin bobin terminalleri A1 - A2'ye doğrudan geçmeli paralel bağlantı ile sağlanır. Kontaktör bobinindeki dalgalanmalara karşı yerleşik bir koruma sağlamak için zamanlayıcıya bir varistör entegre edilmiştir. TEF4, 24 ... 240 V AC / DC geniş kontrol voltaj aralığı için kullanılabilir. TEF4, kontrol sisteminden bağımsız olarak 3 farklı zaman aralığında 100 saniyeye kadar gecikmeli fonksiyonlara izin verir. Zaman gecikme aralıkları bir anahtar ile seçilir ve zaman gecikmesi bir döner anahtar ile ayarlanabilir. TEF4-OFF'un zamanlama fonksiyonu, zamanlayıcının monte edildiği cihazı açarak etkinleştirilir. OFF-delay sürümü ek kontrol beslemesi olmadan çalışır.

Montaj konumu:Montaj konumları 1, 1 +/- 30 °, 2, 3, 4, 5

Yardımcı Kontak Sayısı CO (SPDT):0

Yardımcı Yardımcı Kişi Sayısı NC:1

Yardımcı Kontak Sayısı NO:1

Birden Çok Sipariş:1 parça

Ürün Ana Tipi:Blok Kontaktör Aksesuarları

Ürün adı:Elektronik Zamanlayıcı

Nominal Frekans (f):Yardımcı Devre 50/60 Hz

Nominal Darbe Dayanım Gerilimi (U imp ):4 kV

Nominal İzolasyon Gerilimi (U i ):

acc. UL / CSA 300 V

acc. IEC 60947-5-1 ve VDE 0110'a (Gr. C) 400 V

Nominal Çalışma Akımı AC-15 (I e ):

(220/240 V) 1,5 A

(24/127 V) 3 A

Nominal Çalışma Akımı DC-13 (I e ):(24 V) 1 A / 24 W

Anma Kısa Süreli Dayanım Akımı (I cw ):0.1 s 8 A için 1 s 8 A için

RoHS Tarihi:20171115

Ayar Aralığı:0.1 ... 100 saniye [zaman birimi]

İçin uygun:

AF09

AF12

AF16

AF26

AF30

AF38

AF40

AF52

AF65

AF80

AF96

NF

Terminal Türü:Vidalı Klemensler

Sıkma Torku:Yardımcı Devre 1.2 N · m

Zaman Rölesi Tipi:KAPALI-Gecikme



Çevresel Bilgi:

Talimatlar ve Kılavuzlar:1SBC101026M6801

RoHS Bilgileri:1SBD250008U1000
