AÇIKLAMA:

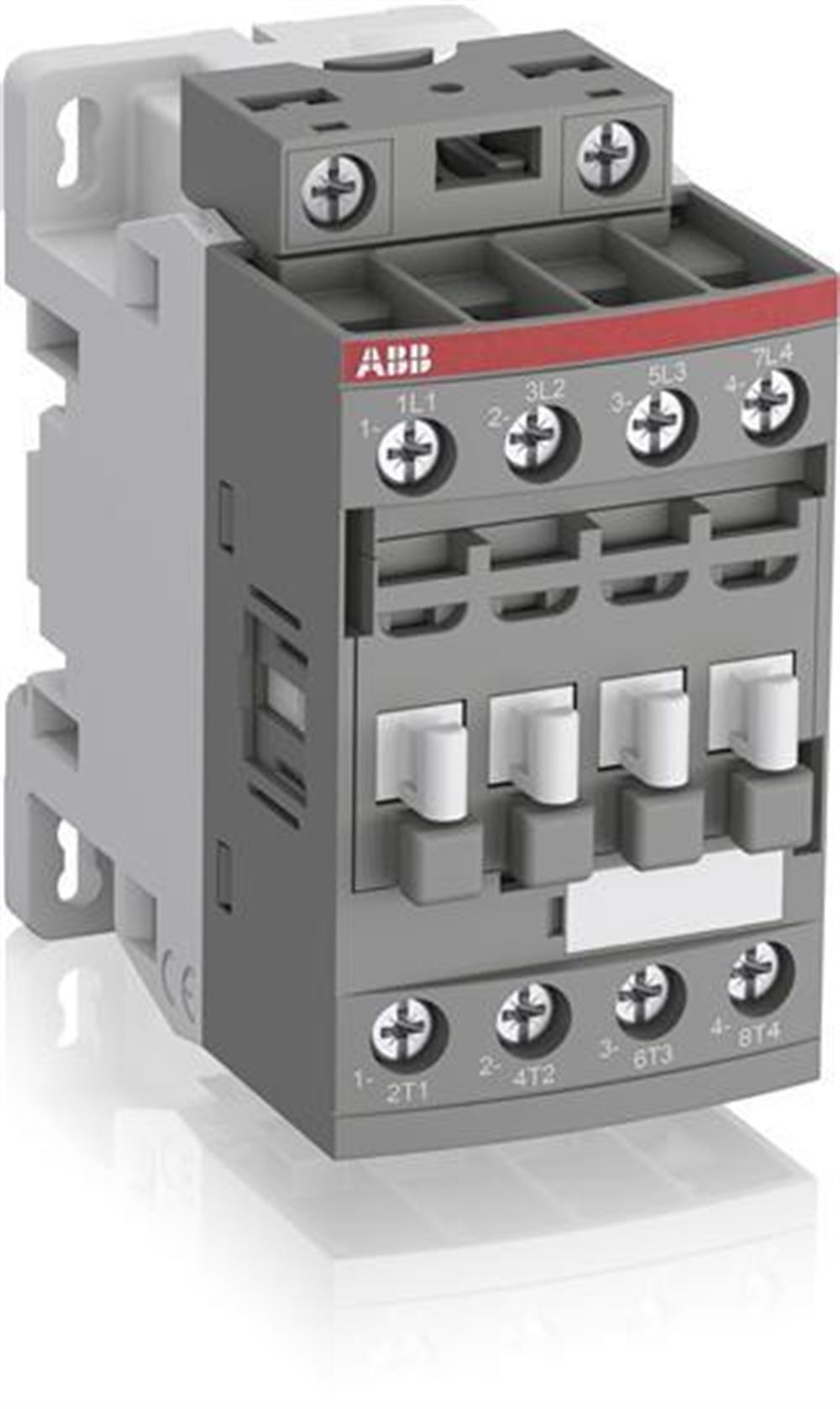

AF09 4 kutuplu kontaktörler, 690 V AC ve 440 V DC'ye kadar güç devrelerini kontrol etmek için kullanılır.  Esas olarak endüktif olmayan veya hafif endüktif yükleri (yani direnç fırınları ...) kontrol etmek için kullanılırlar.  AF ... kontaktörleri, geniş kontrol voltajı Uc min'i kabul eden bir elektronik bobin arayüz içerir.  ... Uc max.  Sadece dört bobin 24 ... 500 V 50/60 Hz veya 20 ... 500 V DC arasındaki kontrol voltajlarını kullanır.  AF kontaktörleri büyük kontrol voltaj değişimlerini yönetebilir.  Bir kontrol, farklı kontrol voltajları için kullanılabilir.  AF kontaktörleri dahili aşırı gerilim korumasına sahiptir ve ek aşırı gerilim bastırıcılar gerektirirmez.  AF ... serisi 4 kutuplu kontaktörler blok tip tasarımlıdır.  - Ana kutuplar ve yardımcı kontak blokları: 4 NO ana kutup,  IEC 60947-4-1 IEC 60947-4-1 Ek 60 ile uyumlu NC ayna kontakları) - Kontrol devresi: AC veya DC ile çalışan - Aksesuarlar : çok çeşitli aksesuarlar mevcuttur.  Not: - AF ..-..-..- 11 PLC çıkışı ile doğrudan kontrol için uygun değildir.  - AF ..-..-..- 11 tipi mevcuttur mevcuttur: lütfen ABB temsilcinize danışın.





Teknik

Ana Kontak Sayısı NO:  4

Ana Kontak Sayısı NC:  0

Yardımcı Kontak Sayısı NO:  0

Yardımcı Yardımcı Kişi Sayısı NC:  0

Standartlar:  IEC 60947-1 / 60947-4-1 ve EN 60947-1 / 60947-4-1, UL 508, CSA C22.2 N ° 14

Nominal Çalışma Gerilimi:  Ana Devre 690 V

Nominal Frekans (f):  Ana Devre 50/60 Hz

Geleneksel Serbest Hava Termal Akımı (Ith):

acc.  IEC 60947-4-1'e göre, Açık Kontaktörler q = 40 ° C 35 A

Nominal Çalışma Akımı AC-1 (I e):

(690 V) 40 ° C 25 A

(690 V) 60 ° C 25 A

(690 V) 70 ° C 22 A

Nominal Çalışma Akımı AC-3 (I e):

(220/230/240 V) 60 ° C 9 A

(380/400 V) 60 ° C 9 A

(415 V) 60 ° C 9 A

(440 V) 60 ° C 9 A

(500 V) 60 ° C 9,5 A

(690 V) 60 ° C 7 A

Nominal Çalışma Gücü AC-3 (Pe):

(220/230/240 V) 2,2 kW

(380/400 V) 4 kW

(415 V) 4 kW

(440 V) 4 kW

(500 V) 5,5 kW

(690 V) 5,5 kW

(400 V) 4 kW

Anma Kısa Süreli Dayanım Akımı (I cw):

40 ° C Ortam Sıcaklığı, Serbest Havada, Soğuk Durumda 10 sn 150 A

40 ° C Ortam Sıcaklığı, Serbest Havada, Soğuk Durumda 15 dakika 35 A'da

40 ° C Ortam Sıcaklığı, Serbest Havada, a Soğuk Durum 1 dakika 60 A

-de 40 ° C Ortam Sıcaklığı, Serbest Havada, Soğuk Durumda 1 s 300 A -de

40 ° C Ortam Sıcaklığı, Serbest Havada, Soğuk Durumda 30 s 80 A

1 s-boş - A

Maksimum Kopma Kapasitesi:

cos phi = 0.45 (cos phi = Ie> 100 A için 0.35) 440 V 250 A'da

cos phi = 0.45 (cos phi = Ie> 100 A için 0.35) 690 V 106 A'da

Maksimum Elektrik Anahtarlama Frekansı:  AC-1600 saatte 600 döngü

Nominal İzolasyon Gerilimi (U i):

acc.  UL / CSA 600 V

acc'ye göre IEC 60947-4-1 ve VDE 0110'a (Gr. C) 690 V

Nominal Darbe Dayanım Gerilimi (U imp):  6 kV

Maksimum Mekanik Anahtarlama  Frekansı  :  Saatte 3600 döngü

Anma Kontrol Devresi Gerilimi (U c):

50 Hz 24 ... 60 V

50 Hz / 60 Hz 24 ... 60 V

60 Hz 24 ... 60 V

DC Çalışma 20 ... 60 V

İşletmek Zaman: Bobin  Enerjisi ve NC Kontak Kapatma

Arasında 13 ... 98 ms

Bobin Enerjisi ve YOK Kontak Açma Arası 11 ... 95 ms Bobin Enerjisi ve YOK Kontak Açma

Arası 38 ... 90 ms Bobin Enerjisi ve NO Kontak Kapatma Arasında 40 ... 95 ms

Bağlantı Kapasitesi Ana Devresi:

Sert 1/2 x 1 ... 6 m²

Yüksüklü Esnek 1 / 2x 0,75 ... 6 m²

Yalıtımlı Yüksüklü Esnek 1x 0,75 ... 4 m²

Yalıtımlı Yüksüklü Esnek 2x 0,75 ... 2,5 m²

Bağlantı Kapasitesi Kontrol Devresi:

Yüksüklü Esnek 1 / 2x 0,75 ... 2,5 m²

Yalıtımlı Yüksüklü Esnek 1x 0,75 ... 2,5 m²

Yalıtımlı Yüksüklü Esnek 2x 0,75 ... 1,5 m²

Sert 1/2 x 1 ... 2,5 m²

Tel Sıyırma Uzunluğu:

Kontrol Devresi 10 mm

Ana Devre 10 mm

Koruma derecesi:

acc.  IEC 60529, IEC 60947-1, EN 60529 Bobin Terminalleri IP20

acc.  IEC 60529, IEC 60947-1, EN 60529 Ana Terminaller IP20'ye

Terminal Türü:  Vidalı Klemensler

Boyutlar

Ürün Net Genişliği:  45 mm

Ürün Net Derinliği / Uzunluğu:   77 mm

Ürün Net Yüksekliği:  86 mm

Ürün Net Ağırlığı:   0.27 kg

Talimatlar ve Kılavuzlar:  1SBC101027M6801
