GENEL BİLGİ
Genişletilmiş Ürün Tipi:AF116-40-11-11
Ürün kimliği:1SFL427101R1111
EAN:7320500504024

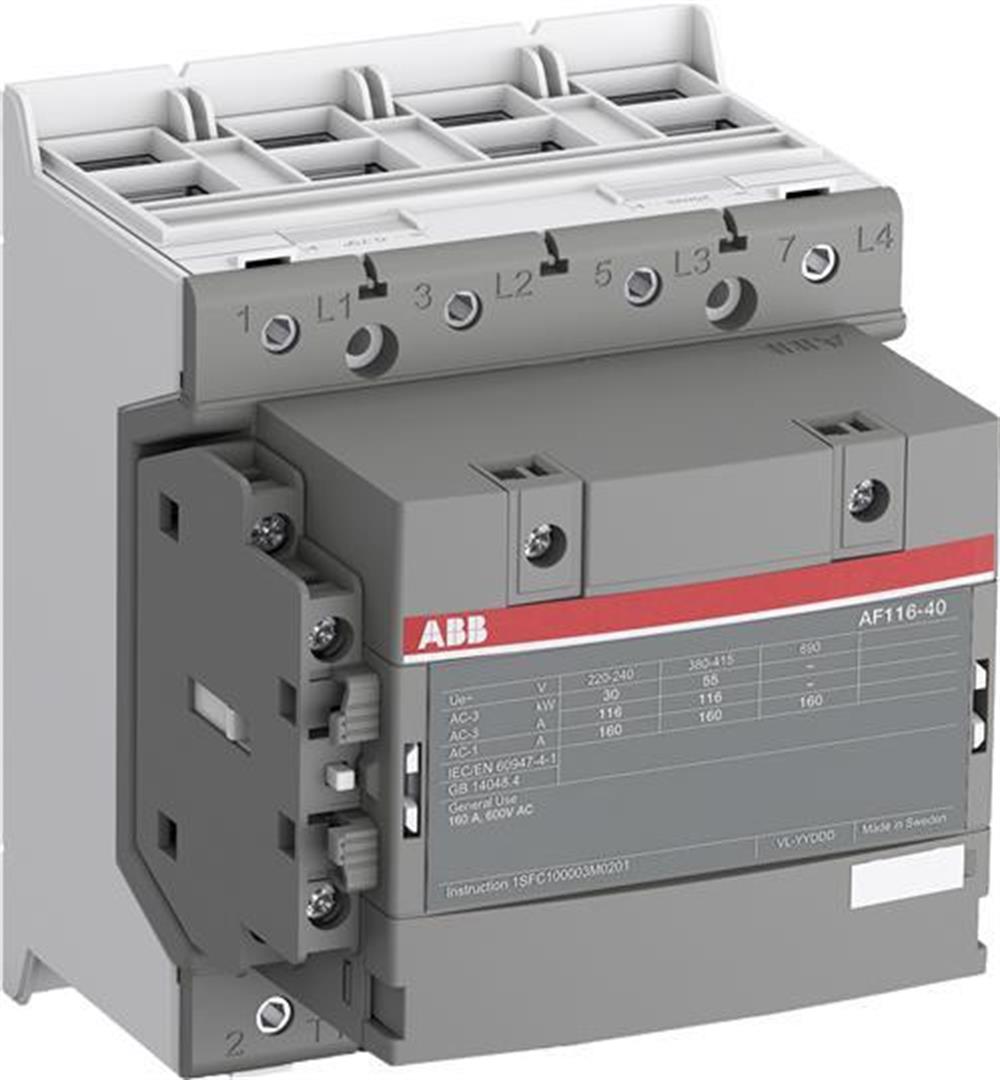

Katalog Açıklaması:AF116-40-11-11 Kontaktör
Uzun Açıklama:Motor başlatma, İzolasyon, By-pass ve maksimum 690 V'a kadar Dağıtım uygulaması gibi çeşitli uygulamalar için uygun 3 fazlı bir Kontaktör 24-60 V, 50 ve 60 Hz, 20-60 V DC geniş kontrol voltaj aralığı ile çalışır
Sınıflandırmalar
Nesne Sınıflandırma Kodu:Q
ETIM 4:EC000066 - Mıknatıslı kontaktör, AC anahtarlama
ETIM 5:EC000066 - Mıknatıslı kontaktör, AC anahtarlama
ETIM 6:EC000066 - Güç kontaktörü, AC anahtarlama
ETIM 7:EC000066 - Güç kontaktörü, AC anahtarlama
UNSPSC:39121529
IDEA Granüler Kategori Kodu (IGCC):4755 >> Kontaktörler
E-Numarası (Norveç):4117774
E-Numarası (İsveç):3210317
Konteyner Bilgileri
Paket Seviye 1 Birimleri:kutu 1 parça
Paket Düzeyi 1 Genişliği:147 mm
Paket Seviye 1 Derinliği / Uzunluğu:197 mm
Paket Seviye 1 Yüksekliği:155 mm
Paket Seviyesi 1 Brüt Ağırlık:2,25 kg
Paket Seviye 1 EAN:7320500504024
Sertifikalar ve Beyanlar (Belge Numarası)
ABS Sertifikası:14-LD1092198-PDA
BV Sertifikası:BV_36353_A0BV
CB Sertifikası:SEMKO_SE-70479M1
CCC Sertifikası:2013010304604055
cUL Sertifikası:E73397_20140710
Uygunluk Beyanı - CE:2CMT2015-005440
DNV GL Sertifikası:DNV_E-14043
EAC Sertifikası:9AKK107046A8618
Talimatlar ve Kılavuzlar:1SFC101065M0201
KC Sertifikası:9AKK107046A9911
LR Sertifikası:LR_14_70011 (E1)
PRS Sertifikası:TE_2092_880423_16
RINA Sertifikası:ELE060313XG_002
RMRS Sertifikası:9AKK107045A6978
RoHS Bilgileri:2CMT2015-005440
Teknik UL / CSA
Maksimum Çalışma Gerilimi UL / CSA:Ana Devre 600 V
Genel Kullanım Derecelendirmesi UL / CSA:(600 V AC) 160 A
Çevresel
Ortam hava sıcaklığı:
Termik O / L Rölesine Sahip Kontaktöre Yakın (0.85 ... 1.1 Uc) -25 ... +50 C
Termik O / L Rölesiz Kontaktöre Yakın (0.85 ... 1.1 Uc) -40 ... + 70 C
Depolama Kontaktörüne Yakın -40 ... +70 C
İzin Verilen Maksimum Çalışma Yüksekliği:3000 m
RoHS Durumu:AB Direktifi 2015/863 22 Temmuz 2019 (RoHS 3) uyarınca
Teknik
Ana Kontak Sayısı NO:4
Ana Kişi Sayısı NC:0
Yardımcı Kontak Sayısı NO:1
Yardımcı Kontak Sayısı NC:1
Anma Çalışma Gerilimi:Ana Devre 690 V
Anma Frekansı (f):Ana Devre 50 Hz
Konvansiyonel Serbest Hava Termal Akımı (I th ):
acc. IEC 60947-4-1'e göre, Açık Kontaktörler q = 40 C 160 A
Anma Çalışma Akımı AC-1 (I e ):
(690 V) 40 C 160
(690 V) 60 C 145 A
(690 V) 70 C 130
Anma Çalışma Akımı AC-3 (I e ):
(220/230/240 V) 55 C 116
(380/400 V) 55 C 116 A
(415 V) 55 C 116 A
(440 V) 55 C 116 A
Nominal Çalışma Gücü AC-3 (P e ):
(220/230/240 V) 30 kW
(380/400 V) 55 kW
(415 V) 55 kW
(440 V) 75 kW
Anma Kesme Kapasitesi AC-3 acc. IEC 60947-4-1'e göre:8 x Yani AC-3
Anma Yapma Kapasitesi AC-3 acc. IEC 60947-4-1'e göre:10 x Yani AC-3
Kısa Devre Koruyucu Cihazlar:gG Tipi Sigortalar 200 A
Kısa Süreli Anma Dayanım Akımı (I cw ):
40 C Ortam Sıcaklığında, Serbest Havada, Soğuk Bir Durumda 10 s 928 A
, 40 C Ortam Sıcaklığında, Serbest Havada, Soğuk Bir Durumda 15 dak 160 A
, 40 C Ortam Sıcaklığında, Serbest Havada, a Soğuk Durum 1 dak 379 A
40 C'de Ortam Sıcaklığında, Serbest Havada, Soğuk Bir Durumda 1 s 1300 A
40 C'de Ortam Sıcaklığında, Serbest Havada, Soğuk Bir Durumda 30 s 536 A
Maksimum Kesme Kapasitesi:cos phi = 0.45 (cos phi = Ie> 100 A için 0.35) 440 V 2000 A'da
Maksimum Elektrik Anahtarlama Frekansı:(AC-1) Saatte 300 döngü
Anma Yalıtım Gerilimi (U i ):
acc. IEC 60947-4-1 ve VDE 0110 (Gr. C) 1000 V
acc. UL / CSA 600 V'a göre
Anma Darbe Dayanım Gerilimi (U imp ):Ana Devre 8 kV
Mekanik Dayanıklılık:5 milyon
Maksimum Mekanik Anahtarlama Frekansı:Saatte 300 döngü
Bobin Çalışma Limitleri:(IEC 60947-4-1'e göre) 0.85 x Uc Min. ... 1,1 x Uc Maks. (θ ≤ 70 C'de)
Anma Kontrol Devresi Gerilimi (U c ):
50 Hz 24 ... 60 V
60 Hz 24 ... 60 V
DC Çalışma 20 ... 60 V
Bobin Tüketimi:
Maks. Nominal Kontrol Devresi Gerilimi 50 Hz 5,5 V A
Maks. Nominal Kontrol Devresi Gerilimi 60 Hz 5,5 V A
Maks. Nominal Kontrol Devresi Gerilimi DC 2,5 W
Maks. Anma Kontrol Devresi Voltajı 50 Hz 225 V
Maks. Nominal Kontrol Devresi Voltajı 60 Hz 225 V
Maks. Anma Kontrol Devresi Gerilimi DC 210 W
Çalıştırma Süresi:
Bobinde Enerji Verme ve NO Kontak Açıklığı Arasında 40 ... 70 ms Bobinde Enerji Verme ve NO Kontak Kapatma Arasında 20 ... 55 ms
Bağlantı Kapasitesi Ana Devresi:
Esnek 2 x 10 ... 70 mm
Sert Cu-Kablo 2 x 10 ... 95 mm
Bağlantı Kapasitesi Yardımcı Devresi:
Yüksüklü
Esnek 2x 0,75 ... 2,5 mm İzoleli Yüksüklü Esnek 2x 0,75 ... 2,5 mm
Esnek 2x0,75 ... 2,5 mm
Yekpare 1 x 1 ... 4 mm
Bükülü 2 x 1 .... 4 mm
Koruma derecesi:
acc. IEC 60529, IEC 60947-1, EN 60529 Bobin Terminalleri
IP20'ye göre. IEC 60529, IEC 60947-1, EN 60529 Ana Terminaller IP00'e göre
Terminal Tipi:Çift Kelepçe
Boyutlar
Ürün Net Genişliği:120 mm
Ürün Net Derinliği / Uzunluğu:128 mm
Ürün Net Yüksekliği:150 mm
Ürün Net Ağırlığı:2,05 kg
Popüler indirmeler
Veri Sayfası, Teknik Bilgiler:1SBC100192C0206
Talimatlar ve Kılavuzlar:1SFC101065M0201
