AÇIKLAMA:

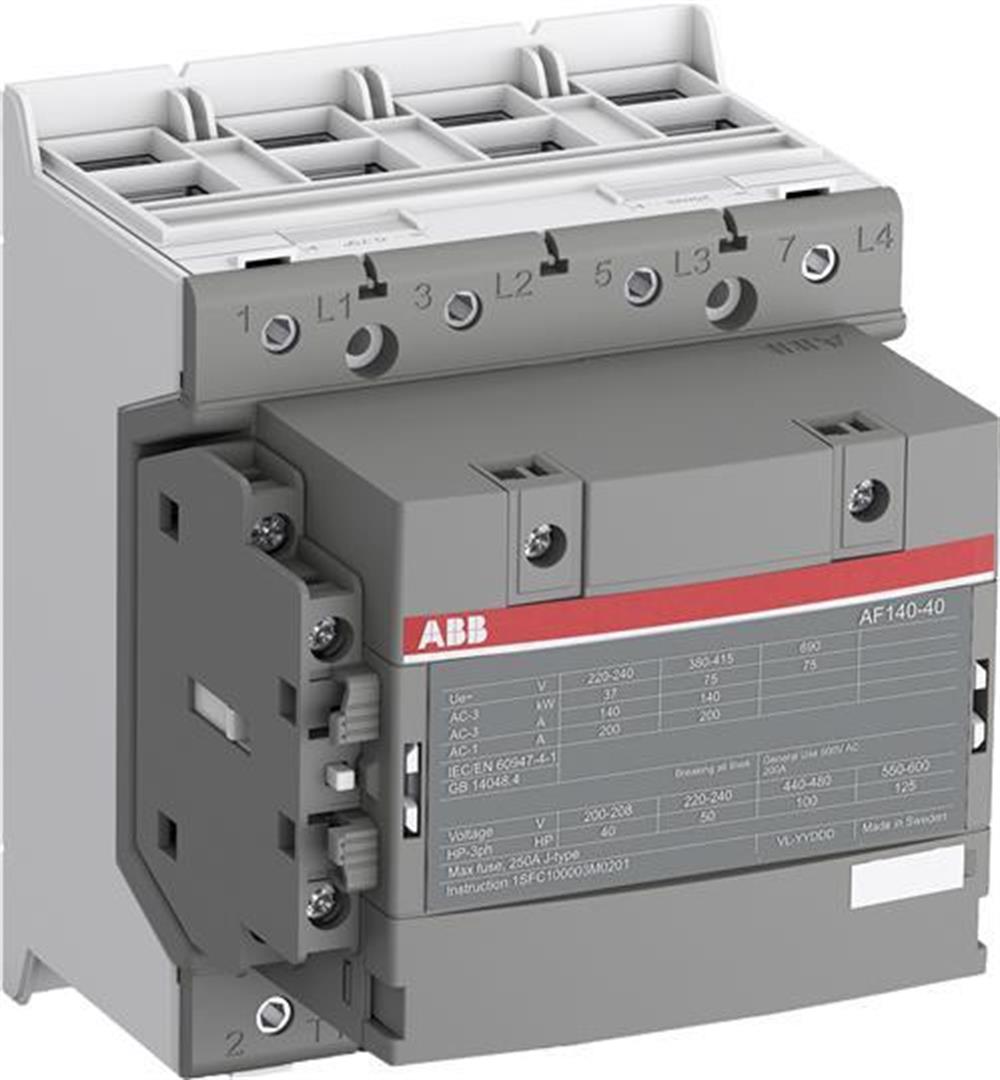

Motor başlatma, İzolasyon, Baypas ve Dağıtım uygulaması gibi maks.  690 V'a kadar çeşitli uygulamalar için 3 fazlı Kontaktör 24-60 V, 50 ve 60 Hz, 20-60 V DC geniş kontrol voltaj aralığı ile çalışır



Teknik

Ana Kontak Sayısı NO:   4

Ana Kontak Sayısı NC:   0

Yardımcı Kontak Sayısı NO:   1

Yardımcı Yardımcı Kişi Sayısı NC:   1

Nominal Çalışma Gerilimi:   Ana Devre 690 V

Nominal Frekans (f):   Ana Devre 60 Hz

Geleneksel Serbest Hava Termal Akımı (Ith):

acc.  IEC 60947-4-1'e göre, Açık Kontaktörler q = 40 ° C 200 A

Nominal Çalışma Akımı AC-1 (I e):

(690 V) 40 ° C 200 A

(690 V) 60 ° C 175 A

(690 V) 70 ° C 160 A

Nominal Çalışma Akımı AC-3 (I e):

(220/230/240 V) 55 ° C 140 A

(380/400 V) 55 ° C 140 A

(415 V) 55 ° C 140 A

(440 V) 55 ° C 140 A

Nominal Çalışma Gücü AC-3 (Pe):

(220/230/240 V) 37 kW

(380/400 V) 75 kW

(415 V) 75 kW

(440 V) 90 kW

Nominal Kesme Kapasitesi AC-3 acc.  IEC 60947-4-1'e göre:   8 x Ie AC-3

Nominal Üretim Kapasitesi AC-3 acc.  IEC 60947-4-1'e göre:   10 x Ie AC-3

Kısa Devre Koruyucu Cihazlar:   gG Tip Sigortalar 250 A

Anma Kısa Süreli Dayanım Akımı (I cw):

40 ° C Ortam Sıcaklığı, Serbest Havada, Soğuk Durumda 10 sn 1168 A

40 ° C Ortam Sıcaklığı, Serbest Havada, Soğuk Durumda 15 dakika 200 A

-de 40 ° C Ortam Sıcaklığı, Serbest Havada, a Soğuk Durum 1 dakika 477 A -de

40 ° C Ortam Sıcaklığı, Serbest Havada, Soğuk Durumda 1 s 1460 A -de

40 ° C Ortam Sıcaklığı, Serbest Havada, Soğuk Havada 30 s 674 A

Maksimum Kopma Kapasitesi:   cos phi = 0,45 (cos phi = 0, e Ie> 100 A için) 440 V 3000 A'da

Maksimum Elektrik Anahtarlama Frekansı:   AC-1300 devir / saat

Nominal İzolasyon Gerilimi (U i):

acc.  UL / CSA 600 V

acc'ye göre IEC 60947-4-1 ve VDE 0110'a (Gr. C) 1000 V

Nominal Darbe Dayanım Gerilimi (U imp):   Ana Devre 8 kV

Mekanik Dayanıklılık:   5 milyon

Maksimum Mekanik Anahtarlama   Frekansı  :  Saatte 300 döngü

Bobin Çalışma Sınırları:   (IEC 60947-4-1'e göre) 0.85 x Uc Min.  ... 1.1 x Uc Maks.  (θ ≤ 70 ° C'de)

Anma Kontrol Devresi Gerilimi (U c):

50 Hz 24 ... 60 V

60 Hz 24 ... 60 V

DC Çalışma 20 ... 60 V

Bobin Tüketimi:

Maks.  Nominal Kontrol Devresi Voltajı 50 Hz 5,5 V · A

Maks.  Nominal Kontrol Devresi Voltajı 60 Hz 5,5 V · A

Maks.  Nominal Kontrol Devresi Voltajı DC 2,5 W

Çekme Maks.  Nominal Kontrol Devresi Voltajı 50 Hz 225 V · A

Maks.  Nominal Kontrol Devresi Voltajı 60 Hz 225 V · A

Maks.  Nominal Kontrol Devresi Voltajı DC 210 W

İşletmek Zaman:

Bobin Enerjisi ve NO Kontak Açma Arası 40 ... 70 ms Bobin Enerjisi ve NO Kontak Kapatma Arasında 20 ... 55 ms

Bağlantı Kapasitesi Ana Devresi: Esnek 2 x 10 ... 70 m²

Sert Cu Kablo 2 x 10 ... 95 m²

Bağlantı Kapasitesi Yardımcı Devresi:

Yüksük ile Esnek 2x 0,75 ... 2,5

Yalıtımlı Yüksük ile Esnek 2x 0.75 ... 2.5

Esnek 2x0,75 ... 2,5 m²

Katı 1 x 1 ... 4 m²

Bükülü 2 x 1 .... 4 m²

Koruma derecesi:

acc.  IEC 60529, IEC 60947-1, EN 60529 Bobin Terminalleri IP20

acc.  IEC 60529, IEC 60947-1, EN 60529 Ana Terminaller IP00'e göre

Terminal Türü:   Çift Kelepçe

Boyutlar

Ürün Net Genişliği:  120 mm

Ürün Net Derinliği / Uzunluğu:   128 mm

Ürün Net Yüksekliği:   150 mm

Ürün Net Ağırlığı:   2,05 kg

Talimatlar Kılavuzlar Ettik: 1SFC101065M0201
