GENEL BİLGİ

Genişletilmiş Ürün Tipi:AF16-40-00-11

Ürün kimliği:1SBL177201R1100

EAN:3471523115118

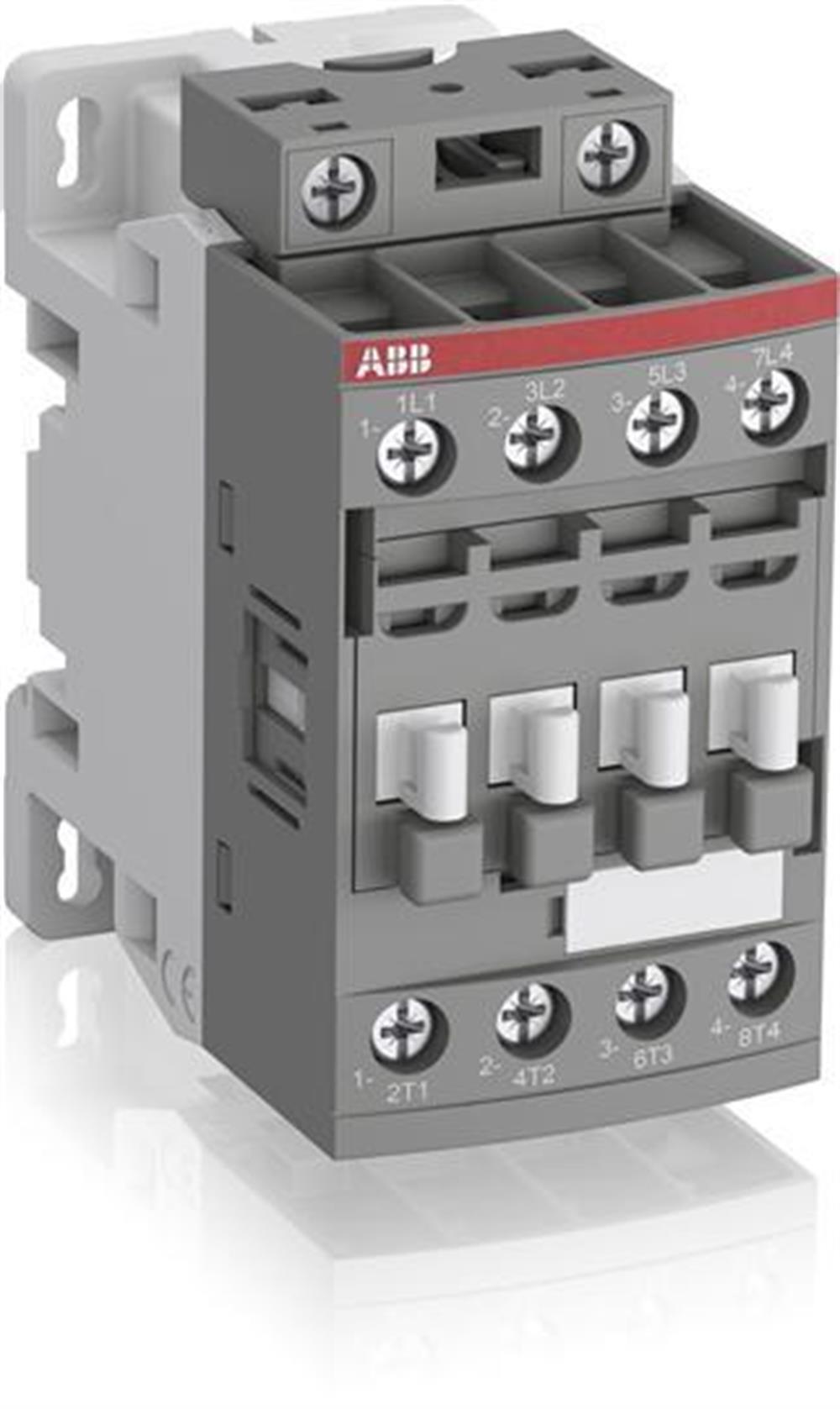

Katalog Açıklaması:AF16-40-00-11 24-60V50 / 60HZ 20-60VDC Kontaktör

Uzun Açıklama:AF16 4 kutuplu kontaktörler, 690 V AC ve 440 V DC'ye kadar güç devrelerini kontrol etmek için kullanılır. Esas olarak endüktif olmayan veya hafif endüktif yükleri kontrol etmek için kullanılırlar (yani direnç fırınları ...). AF ... kontaktörler, geniş bir Uc min kontrol voltajını kabul eden bir elektronik bobin arayüzü içerir. ... Uc maks. Yalnızca dört bobin 24 ... 500 V 50/60 Hz veya 20 ... 500 V DC arasındaki kontrol voltajlarını kapsar. AF kontaktörleri, büyük kontrol voltajı değişimlerini yönetebilir. Bir bobin, dünya çapında kullanılan farklı kontrol voltajları için herhangi bir bobin değişikliği olmaksızın kullanılabilir. AF kontaktörleri dahili aşırı gerilim korumasına sahiptir ve ek aşırı gerilim koruyucular gerektirmez. AF ... serisi 4 kutuplu kontaktörler blok tipi tasarıma sahiptir. - Ana kutuplar ve yardımcı kontak blokları: 4 NO ana kutup, ön ve yandan monte ek yardımcı kontak blokları (IEC 60947-5-1'in Ek L'si ile uyumlu mekanik olarak bağlı yardımcı kontaklar. IEC 60947-4-1'in Ek F'si ile uyumlu NC ayna kontakları) - Kontrol devresi: AC veya DC ile çalışan - Aksesuarlar: geniş bir aksesuar yelpazesi mevcuttur. Not: - AF ..-..-..- 11 PLC çıkışı ile doğrudan kontrol için uygun değildir. - Bazı ülkelerde AF ..-..-..- 11 tipi mevcuttur: lütfen ABB temsilcinize danışın.

Sınıflandırmalar

Nesne Sınıflandırma Kodu:Q

ETIM 4:EC000066 - Mıknatıslı kontaktör, AC anahtarlama

ETIM 5:EC000066 - Mıknatıslı kontaktör, AC anahtarlama

ETIM 6:EC000066 - Güç kontaktörü, AC anahtarlama

ETIM 7:EC000066 - Güç kontaktörü, AC anahtarlama

E-Numarası (İsveç):3211465

Konteyner Bilgileri

Paket Seviye 1 Birimleri:kutu 1 parça

Paket Düzeyi 1 Genişliği:87 mm

Paket Seviye 1 Derinliği / Uzunluğu:79 mm

Paket Seviye 1 Yüksekliği:47 mm

Paket Seviyesi 1 Brüt Ağırlık:0,27 kg

Paket Seviye 1 EAN:3471523115118

Paket Seviye 2 Birimleri:kutu 27 parça

Paket Düzeyi 2 Genişliği:250 mm

Paket Seviyesi 2 Derinlik / Uzunluk:300 mm

Paket Seviye 2 Yüksekliği:315 mm

Paket Seviyesi 2 Brüt Ağırlık:14,58 kg

Paket Seviye 3 Birimleri:1296 adetGOST_POCCFR.ME77.B07175.pdf

Sertifikalar ve Beyanlar (Belge Numarası)

ABS Sertifikası:ABS_15-GE1349500-PDA_90682247

BV Sertifikası:BV_2634H24898B0

CB Sertifikası:CB_SE-96551

CCC Sertifikası:CCC_2010010304445624

Uygunluk Beyanı - CE:1SBD250001U1000

DNV Sertifikası:DNV-GL_TAE00001AF-3

DNV GL Sertifikası:DNV-GL_TAE00001AF-3

EAC Sertifikası:EAC_RU C-FR ME77 B03597

Çevresel Bilgi:1SBD250147E1000

GL Sertifikası:DNV-GL_TAE00001AF-3

GOST Sertifikası:GOST_POCCFR.ME77.B07175.pdf

Talimatlar ve Kılavuzlar:1SBC101027M6801

KC Sertifikası:KC_HW02016-15008C

LR Sertifikası:LRS_1300087E1

RINA Sertifikası:RINA_ELE240318XG

RMRS Sertifikası:RMRS_1802705280

RoHS Bilgileri:1SBD250001U1000

UL Sertifikası:UL_20171228-E319322_3_1

UL Listeleme Kartı:UL_E319322

Teknik UL / CSA

Genel Kullanım Derecelendirmesi UL / CSA:(600 V AC) 30 A

Sıkma Torku UL / CSA:Kontrol Devresi 11 IA

Ana Devre 13 IA

Çevresel

Ortam hava sıcaklığı:

Depolama Kontaktörüne Yakın -60 ... +80 ° C

Serbest Havada Çalışmak İçin Kontaktöre Yakın -40 ... +70 ° C

İklimsel Dayanım:IEC 60947-1 Ek Q'ya göre Kategori B

İzin Verilen Maksimum Çalışma Yüksekliği:3000 m

Titreşime Karşı Direnç acc. IEC 60068-2-6'ya göre:5 ... 300 Hz 4 g kapalı konum / 2 g açık konum

Şoka Dayanıklılık IEC 60068-2-27'ye göre:

Şok Yönü: A 30 K40

Şok Yönü: B2 15 K40

Şok Yönü: C1 25 K40

Şok Yönü: C2 25 K40

Kapalı, Şok Yönü: B1 25 K40

Açık, Şok Yönü: B1 5 K40

RoHS Durumu:2011/65 / EU sayılı AB Direktifi uyarınca

Teknik

Ana Kontak Sayısı NO:4

Ana Kişi Sayısı NC:0

Yardımcı Kontak Sayısı NO:0

Yardımcı Kontak Sayısı NC:0

Standartlar:IEC 60947-1 / 60947-4-1 ve EN 60947-1 / 60947-4-1, UL 508, CSA C22.2 N ° 14

Anma Çalışma Gerilimi:Ana Devre 690 V

Anma Frekansı (f):Ana Devre 50/60 Hz

Konvansiyonel Serbest Hava Termal Akımı (I th ):acc. IEC 60947-4-1'e göre, Açık Kontaktörler q = 40 ° C 35 A

Anma Çalışma Akımı AC-1 (I e ):

(690 V) 40 ° C 30 A

(690 V) 60 ° C 30 A

(690 V) 70 ° C 26 A

Anma Çalışma Akımı AC-3 (I e ):

(220/230/240 V) 60 ° C 18 A

(380/400 V) 60 ° C 18 A

(415 V) 60 ° C 18 A

(440 V) 60 ° C 18 A

(500 V) 60 ° C 15 Bir

(690 V) 60 ° C 10,5 A

Nominal Çalışma Gücü AC-3 (P e ):

(220/230/240 V) 4 kW

(380/400 V) 7,5 kW

(415 V) 9 kW

(440 V) 9 kW

(500 V) 9 kW

(690 V) 9 kW

(400 V) 7,5 kW

Kısa Süreli Anma Dayanım Akımı (I cw ):

40 ° C Ortam Sıcaklığında, Serbest Havada, Soğuk Bir Durumda 10 s 150 A

, 40 ° C Ortam Sıcaklığında, Serbest Havada, Soğuk Bir Durumda 15 dak 35 A

, 40 ° C Ortam Sıcaklığında, Serbest Havada, a Soğuk Durum 1 dak 60 A

40 ° C'de Ortam Sıcaklığında, Serbest Havada, Soğuk Bir Durumda 1 s 300 A

40 ° C'de Ortam Sıcaklığında, Serbest Havada, Soğuk Bir Durumda 30 s 80 A

için 1 s-boş - bir

Maksimum Kesme Kapasitesi:

cos phi = 0.45 (cos phi = Ie> 100 A için 0.35) 440 V 250 A'da

cos phi = 0.45 (cos phi = Ie> 100 A için 0.35) 690 V 106 A'da

Maksimum Elektrik Anahtarlama Frekansı:AC-1 600 döngü / saat

Anma Yalıtım Gerilimi (U i ):acc. UL / CSA 600 V'ye göre

. IEC 60947-4-1 ve VDE 0110 (Gr.C) 690 V'a göre

Anma Darbe Dayanım Gerilimi (U imp ):6 kV

Maksimum Mekanik Anahtarlama Frekansı:Saatte 3600 döngü

Anma Kontrol Devresi Gerilimi (U c ):

50 Hz 24 ... 60 V

50 Hz / 60 Hz 24 ... 60 V

60 Hz 24 ... 60 V

DC Çalışma 20 ... 60 V

Çalıştırma Süresi:Bobinde Enerji Verme ve NC Kontak

Kapatma Arasında 13 ... 98 ms Bobinde Enerji Verme ve NO Kontak Açıklığı Arasında 11 ... 95 ms

Bobinde Enerji Verme ve NC Kontak Açıklığı Arasında 38 ... 90 ms

Bobinde Enerji Verme ve NO Kontak Kapatma Arasında 40 ... 95 ms

Bağlantı Kapasitesi Ana Devresi:

Sert 1 / 2x 1 ... 6 mm² Yüksüklü

Esnek 1 / 2x 0,75 ... 6 mm²

İzoleli Yüksüklü Esnek 1x 0,75 ... 4 mm²

İzoleli Yüksüklü Esnek 2x 0,75 ... 2,5 mm²

Kapasite Kontrol Devresinin Bağlanması:Yüksüklü

Esnek 1 / 2x 0,75 ... 2,5 mm² İzoleli Yüksüklü Esnek 1x 0,75 ... 2,5 mm²

İzoleli Yüksüklü Esnek 2x 0,75 ... 1,5 mm²

Sert 1 / 2x 1 ... 2,5 mm²

Tel Sıyırma Uzunluğu:

Kontrol Devresi 10 mm

Ana Devre 10 mm

Koruma derecesi:

acc. IEC 60529, IEC 60947-1, EN 60529 Bobin Terminalleri

IP20'ye göre. IEC 60529, IEC 60947-1, EN 60529 Ana Terminaller IP20'ye göre

Terminal Tipi:Vidalı Terminaller

Boyutlar

Ürün Net Genişliği:45 mm

Ürün Net Derinliği / Uzunluğu:77 mm

Ürün Net Yüksekliği:86 mm

Ürün Net Ağırlığı:0,27 kg

Popüler indirmeler

Talimatlar ve Kılavuzlar:1SBC101027M6801

Sipariş verme

Minimum sipariş miktarı:1 parça

Gümrük Tarife numarası:85364900
