GENEL BİLGİ
Genişletilmiş Ürün Tipi:AF205-40-11-11
Ürün kimliği:1SFL527102R1111
EAN:7320500503720

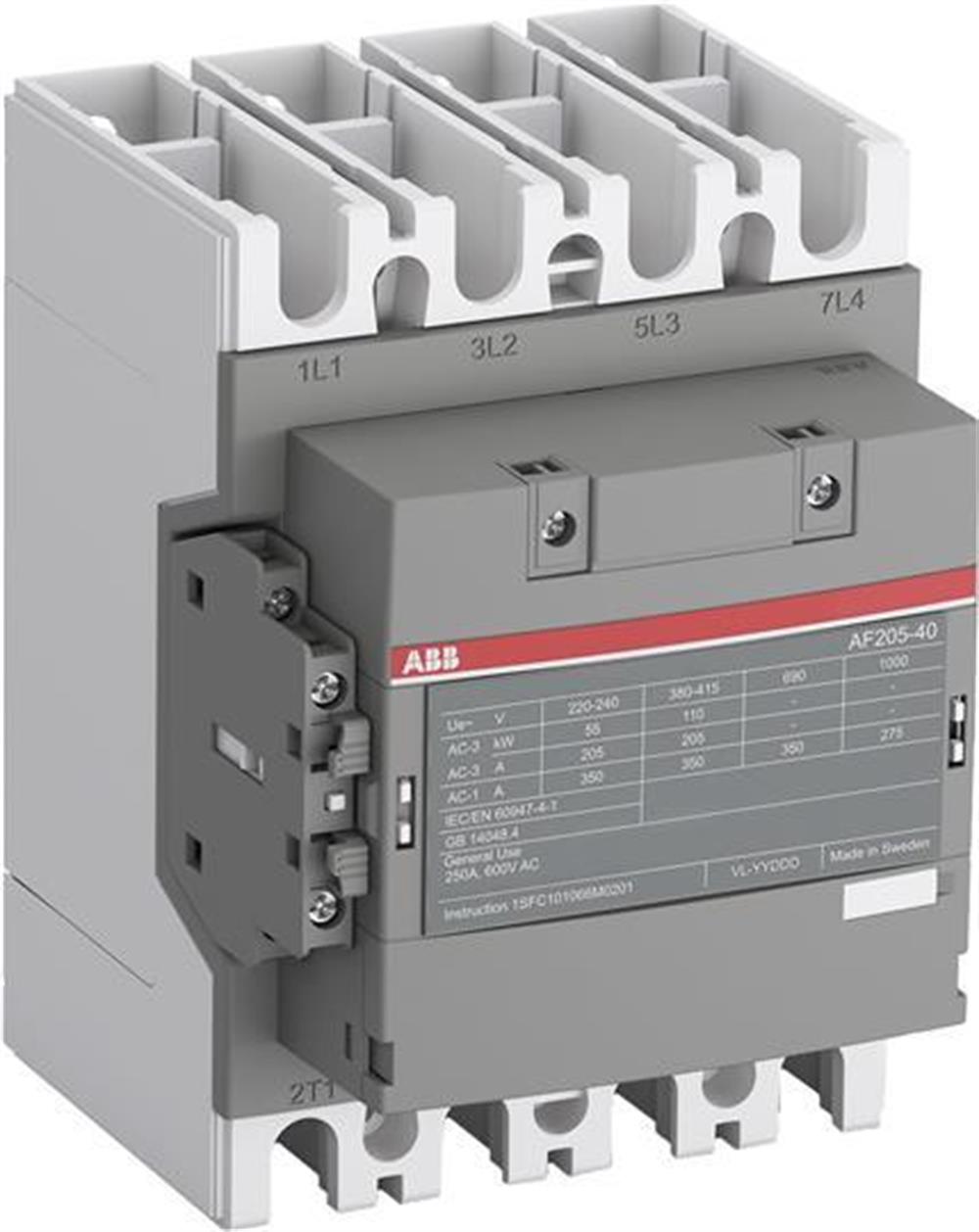

Katalog Açıklaması:AF205-40-11-11 Kontaktör
Uzun Açıklama:Motor çalıştırma, İzolasyon, By-pass ve maksimum 1000 V'a kadar Dağıtım uygulaması gibi çeşitli uygulamalar için uygun 3 fazlı bir Kontaktör 24-60 V, 50 ve 60 Hz, 20-60 V DC geniş kontrol voltaj aralığı ile çalışır
Sipariş verme
Minimum sipariş miktarı:1 parça
Gümrük Tarife numarası:85364900
Popüler indirmeler
Veri Sayfası, Teknik Bilgiler:1SBC100192C0206
Talimatlar ve Kılavuzlar:Yok
Boyutlar
Ürün Net Genişliği:140 mm
Ürün Net Derinliği / Uzunluğu:152,5 mm
Ürün Net Yüksekliği:195,6 mm
Ürün Net Ağırlığı:3,3 kg
Teknik
Ana Kontak Sayısı NO:4
Ana Kişi Sayısı NC:0
Yardımcı Kontak Sayısı NO:1
Yardımcı Kontak Sayısı NC:1
Anma Çalışma Gerilimi:Ana Devre 1000 V
Anma Frekansı (f):Ana Devre 60 Hz
Konvansiyonel Serbest Hava Termal Akımı (I th ):acc. IEC 60947-4-1'e göre, Açık Kontaktörler q = 40 C 350 A
Anma Çalışma Akımı AC-1 (I e ):
(1000 V) 40 C 275 A
(1000 V) 60 C 250 A
(1000 V) 70 C 200 A
(690 V) 40 C 350
(690 V) 60 C 300 A
(690 V) 70 C 240
Anma Çalışma Akımı AC-3 (I e ):
(415 V) 55 C 205 A
(440 V) 55 C 205 A
(380/400 V) 55 C 205 A
(220/230/240 V) 55 C 205
Anma Çalışma Gücü AC-3 (P e ):
(415 V) 110 kW
(440 V) 132 kW
(380/400 V) 110 kW
(220/230 / 240 V) 55 kW
Anma Kesme Kapasitesi AC-3 acc. IEC 60947-4-1'e göre:8 x Yani AC-3
Anma Yapma Kapasitesi AC-3 acc. IEC 60947-4-1'e göre:10 x Yani AC-3
Kısa Devre Koruyucu Cihazlar:gG Tipi Sigortalar 400 A
Kısa Süreli Anma Dayanım Akımı (I cw ):
40 C Ortam Sıcaklığında, Serbest Havada, Soğuk Bir Durumda 10 s 1640 A
, 40 C Ortam Sıcaklığında, Serbest Havada, Soğuk Bir Durumda 15 dak 350 A
, 40 C Ortam Sıcaklığında, Serbest Havada, a Soğuk Durum 1 dak 670 A
40 C'de Ortam Sıcaklığında, Serbest Havada, Soğuk Bir Durumda 1 s 2050 A
40 C'de Ortam Sıcaklığında, Serbest Havada, Soğuk Bir Durumda 30 s 947 A
Maksimum Kesme Kapasitesi:cos phi = 0.45 (cos phi = Ie> 100 A için 0.35) 440 V 3500 A'da
Maksimum Elektrik Anahtarlama Frekansı:(AC-1) Saatte 300 döngü
Anma Yalıtım Gerilimi (U i ):acc. IEC 60947-4-1 ve VDE 0110 (Gr. C) 1000 V
acc. UL / CSA 600 V'a göre
Anma Darbe Dayanım Gerilimi (U imp ):Ana Devre 8 kV
Mekanik Dayanıklılık:5 milyon
Maksimum Mekanik Anahtarlama Frekansı:Saatte 300 döngü
Bobin Çalışma Limitleri:(IEC 60947-4-1'e göre) 0.85 x Uc Min. ... 1,1 x Uc Maks. (θ ≤ 70 C'de)
Anma Kontrol Devresi Gerilimi (U c ):
50 Hz 24 ... 60 V
60 Hz 24 ... 60 V
DC Çalışma 20 ... 60 V
Bobin Tüketimi:
Maks. Anma Kontrol Devresi Gerilimi 50 Hz 6 V A
Maks. Anma Kontrol Devresi Gerilimi 60 Hz 6 V A
Maks. Nominal Kontrol Devresi Gerilimi DC 2,5 W
Maks. Nominal Kontrol Devresi Voltajı 50 Hz 165 V
Maks. Nominal Kontrol Devresi Voltajı 60 Hz 165 V
Maks. Anma Kontrol Devresi Gerilimi DC 205 W
Çalıştırma Süresi:
Bobinde Enerji Verme ve NO Kontak Açıklığı Arasında 45 ... 80 ms Bobinde Enerji Verme ve NO Kontak Kapatma Arasında 25 ... 60 ms
Bağlantı Kapasitesi Ana Devresi:
Esnek 2 x 50 ... 95 mm
Sert Al-Kablo 1 x 95 ... 185 mm
Sert Cu-Kablo 2 x 50 ... 120 mm
Bağlantı Kapasitesi Yardımcı Devresi:Yüksüklü
Esnek 2x 0,75 ... 2,5 mm İzoleli Yüksüklü Esnek 2x 0,75 ... 2,5 mm
Esnek 2x0,75 ... 2,5 mm
Yekpare 2 x 1 ... 4 mm
Bükülü 2 x 1 .... 4 mm
Koruma derecesi:
acc. IEC 60529, IEC 60947-1, EN 60529 Bobin Terminalleri
IP20'ye göre. IEC 60529, IEC 60947-1, EN 60529 Ana Terminaller IP00'e göre
Terminal Tipi:Ana Devre: Çubuklar
Teknik UL / CSA
Maksimum Çalışma Gerilimi UL / CSA:Ana Devre 1000 V
Genel Kullanım Derecelendirmesi UL / CSA:(600 V AC) 250 A
Çevresel
Ortam hava sıcaklığı:
Termik O / L Rölesine Sahip Kontaktöre Yakın (0.85 ... 1.1 Uc) -25 ... +50 C
Termik O / L Rölesiz Kontaktöre Yakın (0.85 ... 1.1 Uc) -40 ... + 70 C
Depolama Kontaktörüne Yakın -40 ... +70 C
İzin Verilen Maksimum Çalışma Yüksekliği:3000 m
RoHS Durumu:AB Direktifi 2015/863 22 Temmuz 2019 (RoHS 3) uyarınca
Sertifikalar ve Beyanlar (Belge Numarası)
ABS Sertifikası:14-LD1092198-PDA
BV Sertifikası:BV_36353_A0BV
CB Sertifikası:SE-82315
CCC Sertifikası:CQC_2014010304676685
cUL Sertifikası:20140925-E73397
Uygunluk Beyanı - CE:2CMT2015-005440
DNV GL Sertifikası:DNV_E-14043
EAC Sertifikası:9AKK107046A8618
Talimatlar ve Kılavuzlar:Yok
LR Sertifikası:LR_14_70011 (E1)
PRS Sertifikası:TE_2092_880423_16
RINA Sertifikası:ELE060313XG_002
RMRS Sertifikası:9AKK107045A6978
RoHS Bilgileri:2CMT2015-005440
