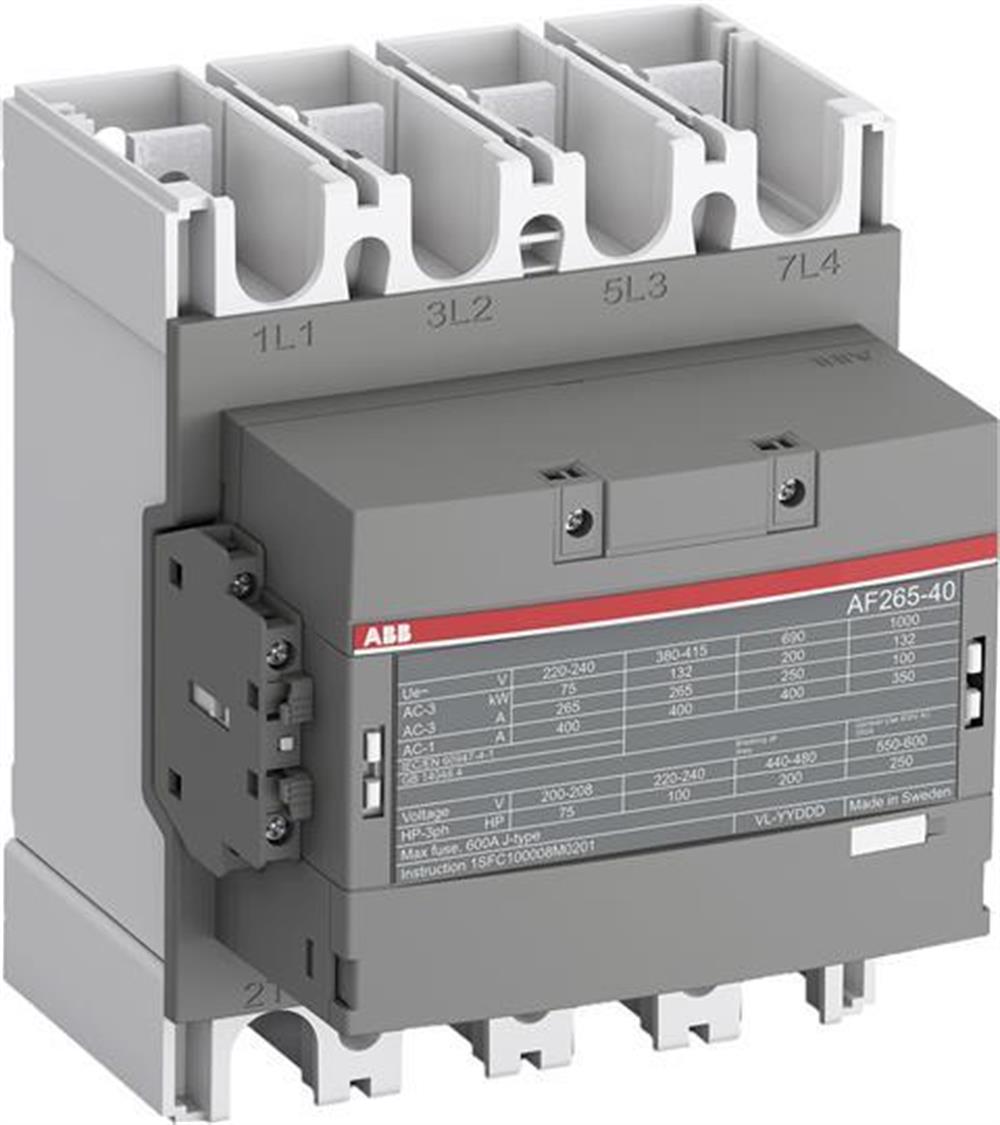

AÇIKLAMA:

Maksimum 1000 V'a kadar Motor çalıştırma, İzolasyon, Baypas ve Dağıtım uygulaması gibi çeşitli uygulamalar için uygun 3 fazlı Kontaktör, 100-250 V, 50/60 Hz ve DC geniş kontrol voltaj aralığı ile çalışır



Teknik

Ana Kontak Sayısı NO:  4

Ana Kontak Sayısı NC:  0

Yardımcı Kontak Sayısı NO:  1

Yardımcı Yardımcı Kişi Sayısı NC:  1

Nominal Çalışma Gerilimi:  Ana Devre 1000 V

Nominal Frekans (f):  Ana Devre 50 Hz

Geleneksel Serbest Hava Termal Akımı (Ith):

acc.  IEC 60947-4-1'e göre, Açık Kontaktörler q = 40 ° C 400 A

Nominal Çalışma Akımı AC-1 (I e):

(1000 V) 40 ° C 350 A

(1000 V) 60 ° C 300 A

(1000 V) 70 ° C 240 A

(690 V) 40 ° C 400 A

(690 V) 60 ° C 350 A

(690 V) 70 ° C 290 A

Nominal Çalışma Akımı AC-3 (I e):

(220/230/240 V) 55 ° C 265 A

(380/400 V) 55 ° C 265 A

(415 V) 55 ° C 265 A

(440 V) 55 ° C 265 A

(500 V) 55 ° C 250 A

(690 V) 55 ° C 250 A

Nominal Çalışma Gücü AC-3 (Pe):

(220/230/240 V) 75 kW

(380/400 V) 132 kW

(415 V) 132 kW

(440 V) 160 kW

Nominal Kesme Kapasitesi AC-3 acc.  IEC 60947-4-1'e göre:   8 x Ie AC-3

Nominal Üretim Kapasitesi AC-3 acc.  IEC 60947-4-1'e göre:  10 x Ie AC-3

Kısa Devre Koruyucu Cihazlar:  gG Tip Sigortalar 630 A

Anma Kısa Süreli Dayanım Akımı (I cw):

40 ° C Ortam Sıcaklığı, Serbest Havada, Soğuk Durumda 10 sn 2120 A

40 ° C Ortam Sıcaklığı, Serbest Havada, Soğuk Durumda 15 dakika 400 A

40 ° C Ortam Sıcaklığı'nda, Serbest Havada, a Soğuk Durum 1 dakika 865 A -de

40 ° C Ortam Sıcaklığı, Serbest Havada, Soğuk Durumda 1 s 2650 A -de

40 ° C Ortam Sıcaklığı, Serbest Havada, Soğuk Havada 30 s 1224 A

Maksimum Kopma Kapasitesi:  cos phi = 0,45 (cos phi = 0, e Ie> 100 A için) 440 V 3800 A'da

Maksimum Elektrik Anahtarlama Frekansı:  AC-1300 devir / saat

Nominal İzolasyon Gerilimi (U i):

acc.  UL / CSA 600 V

acc'ye göre IEC 60947-4-1 ve VDE 0110'a (Gr. C) 1000 V

Nominal Darbe Dayanım Gerilimi (U imp):  Ana Devre 8 kV

Mekanik Dayanıklılık:  5 milyon

Maksimum Mekanik Anahtarlama  Frekansı  :  Saatte 300 döngü

Bobin Çalışma Sınırları:  (IEC 60947-4-1'e göre) 0.85 x Uc Min.  ... 1.1 x Uc Maks.  (θ ≤ 70 ° C'de)

Anma Kontrol Devresi Gerilimi (U c):

50 Hz 100 ... 250 V

60 Hz 100 ... 250 V

DC Çalışma 100 ... 250 V

Bobin Tüketimi:

Maks.  Nominal Kontrol Devresi Voltajı 50 Hz 17,5 V · A

Maks.  Nominal Kontrol Devresi Voltajı 60 Hz 17,5 V · A

Maks.  Nominal Kontrol Devresi Voltajı DC 4,5 W

Çekme Maks.  Nominal Kontrol Devresi Voltajı 50 Hz 385 V · A

Maks.  Nominal Kontrol Devresi Voltajı 60 Hz 385 V · A

Maks.  Nominal Kontrol Devresi Voltajı DC 410 W

İşletmek Zaman:

Bobin Enerji Verme ile NO Kontak Açıklığı Arasında 45 ... 80 ms Bobin Enerji Verme ile NO Kontak Kapatma Arasında 30 ... 60 ms

Bağlantı Kapasitesi Ana Devresi:

Esnek 2 x 70 ... 185 m²

Sert Al-Kablo 1 x 185 ... 240 m²

Sert Cu-Kablo 2 x 70 ... 185 m²

Bağlantı Kapasitesi Yardımcı Devresi:

Yüksük ile Esnek 2x 0,75 ... 2,5

Yalıtımlı Yüksük ile Esnek 2x 0.75 ... 2.5

Esnek 2x0,75 ... 2,5 m²

Katı 1 x 1 ... 4 m²

Bükülü 2 x 1 .... 4 m²

Koruma derecesi:

acc.  IEC 60529, IEC 60947-1, EN 60529 Bobin Terminalleri IP20

acc.  IEC 60529, IEC 60947-1, EN 60529 Ana Terminalleri IP00'e göre

Terminal Türü: Ana Devre: Barlar

Boyutlar

Ürün Net Genişliği:  184.4 mm (milimetre)

Ürün Net Derinliği / Uzunluğu:  180 mm

Ürün Net Yüksekliği:  225 mm

Ürün Net Ağırlığı:   5.7 kg

Talimatlar ve Kılavuzlar: 1SFC101066M0201
