GENEL BİLGİ

Genişletilmiş Ürün Tipi:AF370-40-11-13

Ürün kimliği:1SFL607102R1311

EAN:7320500504390

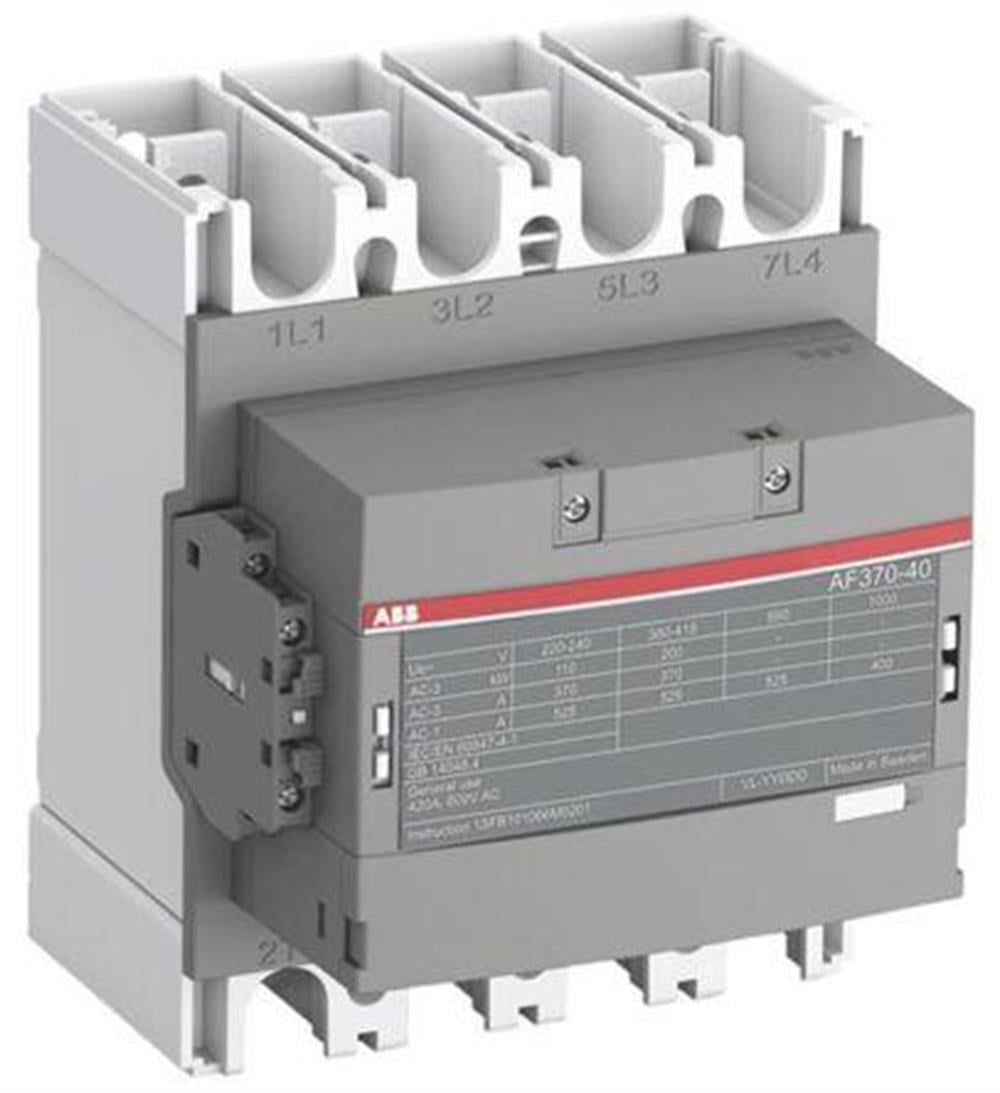

Katalog Açıklaması:AF370-40-11-13 Kontaktör

Uzun Açıklama:Motor çalıştırma, İzolasyon, By-pass ve maks. 1000 V'a kadar Dağıtım uygulaması gibi çeşitli uygulamalar için uygun 3 fazlı bir Kontaktör 100-250 V, 50/60 Hz ve DC geniş kontrol voltaj aralığı ile çalışır

Sınıflandırmalar

Nesne Sınıflandırma Kodu:Q

ETIM 4:EC000066 - Mıknatıslı kontaktör, AC anahtarlama

ETIM 5:EC000066 - Mıknatıslı kontaktör, AC anahtarlama

ETIM 6:EC000066 - Güç kontaktörü, AC anahtarlama

ETIM 7:EC000066 - Güç kontaktörü, AC anahtarlama

UNSPSC:39121529

IDEA Granüler Kategori Kodu (IGCC):4755 >> Kontaktörler

E-Numarası (Norveç):4117791

E-Numarası (İsveç):3210348

Konteyner Bilgileri

Paket Seviye 1 Birimleri:kutu 1 parça

Paket Düzeyi 1 Genişliği:212 mm

Paket Seviye 1 Derinliği / Uzunluğu:262 mm

Paket Seviye 1 Yüksekliği:212 mm

Paket Seviyesi 1 Brüt Ağırlık:6,4 kg

Paket Seviye 1 EAN:7320500504390

Sertifikalar ve Beyanlar (Belge Numarası)

ABS Sertifikası:14-LD1092198-PDA

BV Sertifikası:BV_36353_A0BV

CB Sertifikası:SE-89316

CCC Sertifikası:CQC_2014010304676670

cUL Sertifikası:20140910-E73397

Uygunluk Beyanı - CE:2CMT2015-005439

DNV GL Sertifikası:DNV_E-14043

EAC Sertifikası:9AKK107046A8618

Talimatlar ve Kılavuzlar:1SFC101066M0201

LR Sertifikası:LR_14_70011 (E1)

PRS Sertifikası:TE_2092_880423_16

RINA Sertifikası:ELE060313XG_002

RMRS Sertifikası:9AKK107045A6978

RoHS Bilgileri:2CMT2015-005439

Teknik UL / CSA

Maksimum Çalışma Gerilimi UL / CSA:Ana Devre 1000 V

Genel Kullanım Derecelendirmesi UL / CSA:(600 V AC) 420 A

Çevresel

Ortam hava sıcaklığı:

Depolama Kontaktörüne Yakın -40 ... +70 ° C

Termik O / L Rölesine Sahip Kontaktöre Yakın (0.85 ... 1.1 Uc) -25 ... +50 ° C

Termik O / L Rölesiz Kontaktöre Yakın (0,85 ... 1,1 Uc) -40 ... +70 ° C

İzin Verilen Maksimum Çalışma Yüksekliği:3000 m

RoHS Durumu:AB Direktifi 2015/863 22 Temmuz 2019 (RoHS 3) uyarınca

Teknik

Ana Kontak Sayısı NO:4

Ana Kişi Sayısı NC:0

Yardımcı Kontak Sayısı NO:1

Yardımcı Kontak Sayısı NC:1

Anma Çalışma Gerilimi:Ana Devre 1000 V

Anma Frekansı (f):Ana Devre 50 Hz

Konvansiyonel Serbest Hava Termal Akımı (I th ):

acc. IEC 60947-4-1'e göre, Açık Kontaktörler q = 40 ° C 525 A

Anma Çalışma Akımı AC-1 (I e ):

(1000 V) 40 ° C 400 A

(1000 V) 60 ° C 350 A

(1000 V) 70 ° C 290 A

(690 V) 40 ° C 525

(690 V) 60 ° C 425 A

(690 V) 70 ° C 350

Anma Çalışma Akımı AC-3 (I e ):

(220/230/240 V) 55 ° C 370

(380/400 V) 55 ° C 370 A

(415 V) 55 ° C 370 A

(440 V) 55 ° C 370 A

Anma Çalışma Gücü AC-3 (P e ):

(220/230/240 V) 110 kW

(380/400 V) 200 kW

(415 V) 200 kW

(440 V) 200 kW

Anma Kesme Kapasitesi AC-3 acc. IEC 60947-4-1'e göre:8 x Yani AC-3

Anma Yapma Kapasitesi AC-3 acc. IEC 60947-4-1'e göre:10 x Yani AC-3

Kısa Devre Koruyucu Cihazlar:gG Tipi Sigortalar 630 A

Kısa Süreli Anma Dayanım Akımı (I cw ):

40 ° C Ortam Sıcaklığında, Serbest Havada, Soğuk Bir Durumda 10 s 2960 A

, 40 ° C Ortam Sıcaklığında, Serbest Havada, Soğuk Bir Durumda 15 dak 600 A

, 40 ° C Ortam Sıcaklığında, Serbest Havada, a Soğuk Durum 1 dak 1208 A

40 ° C'de Ortam Sıcaklığında, Serbest Havada, Soğuk Bir Durumda 1 s 3700 A

40 ° C'de Ortam Sıcaklığında, Serbest Havada, Soğuk Bir Durumda 30 s 1709 A

Maksimum Kesme Kapasitesi:cos phi = 0.45 (cos phi = Ie> 100 A için 0.35) 440 V 5000 A'da

Maksimum Elektrik Anahtarlama Frekansı:(AC-1) Saatte 300 döngü

Anma Yalıtım Gerilimi (U i ):acc. UL / CSA 600 V'ye göre

. IEC 60947-4-1 ve VDE 0110 (Gr. C) 1000 V'a göre

Anma Darbe Dayanım Gerilimi (U imp ):Ana Devre 8 kV

Mekanik Dayanıklılık:5 milyon

Maksimum Mekanik Anahtarlama Frekansı:Saatte 300 döngü

Bobin Çalışma Limitleri:(IEC 60947-4-1'e göre) 0.85 x Uc Min. ... 1,1 x Uc Maks. (θ ≤ 70 ° C'de)

Anma Kontrol Devresi Gerilimi (U c ):

50 Hz 100 ... 250 V

60 Hz 100 ... 250 V

DC Çalışma 100 ... 250 V

Bobin Tüketimi:

Maks. Nominal Kontrol Devresi Voltajı 50 Hz 17,5 V · A

Maks. Nominal Kontrol Devresi Voltajı 60 Hz 17,5 V · A

Maks. Nominal Kontrol Devresi Voltajı DC 4,5 W

Maks. Nominal Kontrol Devresi Voltajı 50 Hz 385 V ·

Maks. Anma Kontrol Devresi Voltajı 60 Hz 385 V ·

Maks. Anma Kontrol Devresi Gerilimi DC 410 W

Çalıştırma Süresi:

Bobinde Enerji Verme ve NO Kontak Açıklığı Arasında 45 ... 80 ms Bobinde Enerji Verme ve NO Kontak Kapatma Arasında 30 ... 60 ms

Bağlantı Kapasitesi Ana Devresi:

Esnek 2 x 70 ... 185 mm²

Sert Al-Kablo 1 x 185 ... 240 mm²

Sert Cu-Kablo 1 x 6 ... 300 mm²

Bağlantı Kapasitesi Yardımcı Devresi:

Yüksüklü

Esnek 1x 0,75 ... 2,5 mm² İzoleli Yüksüklü Esnek 2x 0,75 ... 2,5 mm²

Esnek 2x0,75 ... 2,5 mm²

Yekpare 2 x 1 ... 4 mm²

Bükülü 2 x 1 .... 4 mm²

Koruma derecesi:

acc. IEC 60529, IEC 60947-1, EN 60529 Bobin Terminalleri

IP20'ye göre. IEC 60529, IEC 60947-1, EN 60529 Ana Terminaller IP00'e göre

Terminal Tipi:Ana Devre: Çubuklar

Boyutlar

Ürün Net Genişliği:184 mm

Ürün Net Derinliği / Uzunluğu:180 mm

Ürün Net Yüksekliği:225 mm

Ürün Net Ağırlığı:5,7 kg
