GENEL BİLGİ

Genişletilmiş Ürün Tipi:AF370-40-11-11

Ürün kimliği:1SFL607102R1111

EAN:7320500504338

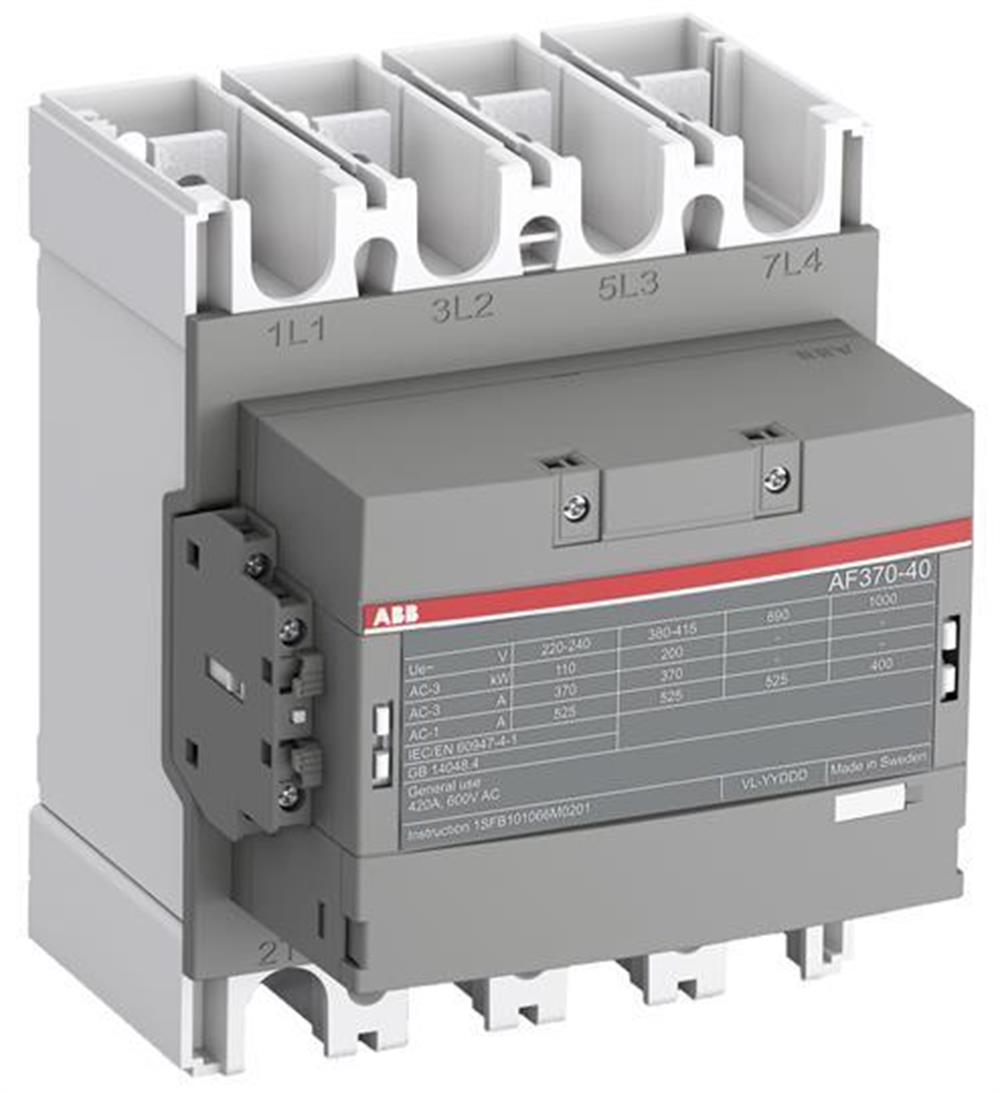

Katalog Açıklaması:AF370-40-11-11 Kontaktör

Uzun Açıklama:Motor başlatma, İzolasyon, By-pass ve maksimum 1000 V'a kadar Dağıtım uygulaması gibi çeşitli uygulamalar için uygun 3 fazlı bir Kontaktör 24-60 V, 50 ve 60 Hz, 20-60 V DC geniş kontrol voltaj aralığı ile çalışır

Sipariş verme

Minimum sipariş miktarı:1 parça

Gümrük Tarife numarası:85364900

Popüler indirmeler

Veri Sayfası, Teknik Bilgiler:1SBC100192C0206

Talimatlar ve Kılavuzlar:1SFC101066M0201

Boyutlar

Ürün Net Genişliği:184 mm

Ürün Net Derinliği / Uzunluğu:180 mm

Ürün Net Yüksekliği:225 mm

Ürün Net Ağırlığı:5,7 kg

Teknik

Ana Kontak Sayısı NO:4

Ana Kişi Sayısı NC:0

Yardımcı Kontak Sayısı NO:1

Yardımcı Kontak Sayısı NC:1

Anma Çalışma Gerilimi:Ana Devre 1000 V

Anma Frekansı (f):Ana Devre 50 Hz

Konvansiyonel Serbest Hava Termal Akımı (I th ):

acc. IEC 60947-4-1'e göre, Açık Kontaktörler q = 40 ° C 525 A

Anma Çalışma Akımı AC-1 (I e ):

(1000 V) 40 ° C 400 A

(1000 V) 60 ° C 350 A

(1000 V) 70 ° C 290 A

(690 V) 40 ° C 525

(690 V) 60 ° C 425 A

(690 V) 70 ° C 350

Anma Çalışma Akımı AC-3 (I e ):

(415 V) 55 ° C 370 A

(440 V) 55 ° C 370 A

(380/400 V) 55 ° C 370 A

(220/230/240 V) 55 ° C 370

Nominal Çalışma Gücü AC-3 (P e ):

(415 V) 200 kW

(440 V) 200 kW

(380/400 V) 200 kW

(220/230 / 240 V) 110 kW

Anma Kesme Kapasitesi AC-3 acc. IEC 60947-4-1'e göre:8 x Yani AC-3

Anma Yapma Kapasitesi AC-3 acc. IEC 60947-4-1'e göre:10 x Yani AC-3

Kısa Devre Koruyucu Cihazlar:gG Tipi Sigortalar 630 A

Kısa Süreli Anma Dayanım Akımı (I cw ):

40 ° C Ortam Sıcaklığında, Serbest Havada, Soğuk Bir Durumda 10 s 2960 A

, 40 ° C Ortam Sıcaklığında, Serbest Havada, Soğuk Bir Durumda 15 dak 600 A

, 40 ° C Ortam Sıcaklığında, Serbest Havada, a Soğuk Durum 1 dak 1208 A

40 ° C'de Ortam Sıcaklığında, Serbest Havada, Soğuk Bir Durumda 1 s 3700 A

40 ° C'de Ortam Sıcaklığında, Serbest Havada, Soğuk Bir Durumda 30 s 1709 A

Maksimum Kesme Kapasitesi:cos phi = 0.45 (cos phi = Ie> 100 A için 0.35) 440 V 5000 A'da

Maksimum Elektrik Anahtarlama Frekansı:(AC-1) Saatte 300 döngü

Anma Yalıtım Gerilimi (U i ):

acc. IEC 60947-4-1 ve VDE 0110 (Gr. C) 1000 V

acc. UL / CSA 600 V'a göre

Anma Darbe Dayanım Gerilimi (U imp ):Ana Devre 8 kV

Mekanik Dayanıklılık:5 milyon

Maksimum Mekanik Anahtarlama Frekansı:Saatte 300 döngü

Bobin Çalışma Limitleri:(IEC 60947-4-1'e göre) 0.85 x Uc Min. ... 1,1 x Uc Maks. (θ ≤ 70 ° C'de)

Anma Kontrol Devresi Gerilimi (U c ):

50 Hz 24 ... 60 V

60 Hz 24 ... 60 V

DC Çalışma 20 ... 60 V

Bobin Tüketimi:

Maks. Nominal Kontrol Devresi Gerilimi 50 Hz 8,5 V · A

Maks. Anma Kontrol Devresi Gerilimi 60 Hz 8,5 V · A

Maks. Anma Kontrol Devresi Gerilimi DC 3 W

Maks. Nominal Kontrol Devresi Voltajı 50 Hz 475 V ·

Maks. Anma Kontrol Devresi Voltajı 60 Hz 475 V ·

Maks. Anma Kontrol Devresi Gerilimi DC 400 W

Çalıştırma Süresi:

Bobinde Enerji Verme ve NO Kontak Açıklığı Arasında 45 ... 80 ms Bobinde Enerji Verme ve NO Kontak Kapatma Arasında 30 ... 60 ms

Bağlantı Kapasitesi Ana Devresi:

Esnek 1 x 16 ... 240 mm²

Sert Al-Kablo 1 x 185 ... 240 mm²

Sert Cu-Kablo 2 x 70 ... 185 mm²

Bağlantı Kapasitesi Yardımcı Devresi:Yüksüklü

Esnek 2x 0,75 ... 2,5 mm² İzoleli Yüksüklü Esnek 2x 0,75 ... 2,5 mm²

Esnek 2x0,75 ... 2,5 mm²

Yekpare 2 x 1 ... 4 mm²

Bükülü 2 x 1 .... 4 mm²

Koruma derecesi:

acc. IEC 60529, IEC 60947-1, EN 60529 Bobin Terminalleri

IP20'ye göre. IEC 60529, IEC 60947-1, EN 60529 Ana Terminaller IP00'e göre

Terminal Tipi:Ana Devre: Çubuklar

Teknik UL / CSA

Maksimum Çalışma Gerilimi UL / CSA:Ana Devre 1000 V

Genel Kullanım Derecelendirmesi UL / CSA:(600 V AC) 420 A

Çevresel

Ortam hava sıcaklığı:

Termik O / L Rölesine Sahip Kontaktöre Yakın (0.85 ... 1.1 Uc) -25 ... +50 ° C

Termik O / L Rölesiz Kontaktöre Yakın (0.85 ... 1.1 Uc) -40 ... + 70 ° C

Depolama Kontaktörüne Yakın -40 ... +70 ° C

İzin Verilen Maksimum Çalışma Yüksekliği:3000 m

RoHS Durumu:2011/65 / EU sayılı AB Direktifi ve 2015/863 Değişikliği 22 Temmuz 2019

Sertifikalar ve Beyanlar (Belge Numarası)

ABS Sertifikası:14-LD1092198-PDA

BV Sertifikası:BV_36353_A0BV

CB Sertifikası:SE-89316

CCC Sertifikası:CQC_2014010304676670

CQC Sertifikası:CQC2014010304676670

cUL Sertifikası:20140910-E73397

Uygunluk Beyanı - CCC (CCC):2020980304001305

Uygunluk Beyanı - CE:2CMT2015-005439

DNV GL Sertifikası:DNV_E-14043

EAC Sertifikası:DNV_E-14043

Talimatlar ve Kılavuzlar:9AKK107046A8618

LR Sertifikası:LR_14_70011 (E1)

PRS Sertifikası:TE_2092_880423_16

RINA Sertifikası:ELE060313XG_002

RMRS Sertifikası:9AKK107045A6978

RoHS Bilgileri:2CMT2015-005439

Konteyner Bilgileri

Paket Seviye 1 Birimleri:kutu 1 parça

Paket Düzeyi 1 Genişliği:212 mm

Paket Seviye 1 Derinliği / Uzunluğu:262 mm

Paket Seviye 1 Yüksekliği:212 mm

Paket Seviyesi 1 Brüt Ağırlık:6,4 kg

Paket Seviye 1 EAN:7320500504338
