GENEL BİLGİ
Genişletilmiş Ürün Tipi:AF38-40-00-11
Ürün kimliği:1SBL297201R1100
EAN:3471523115316

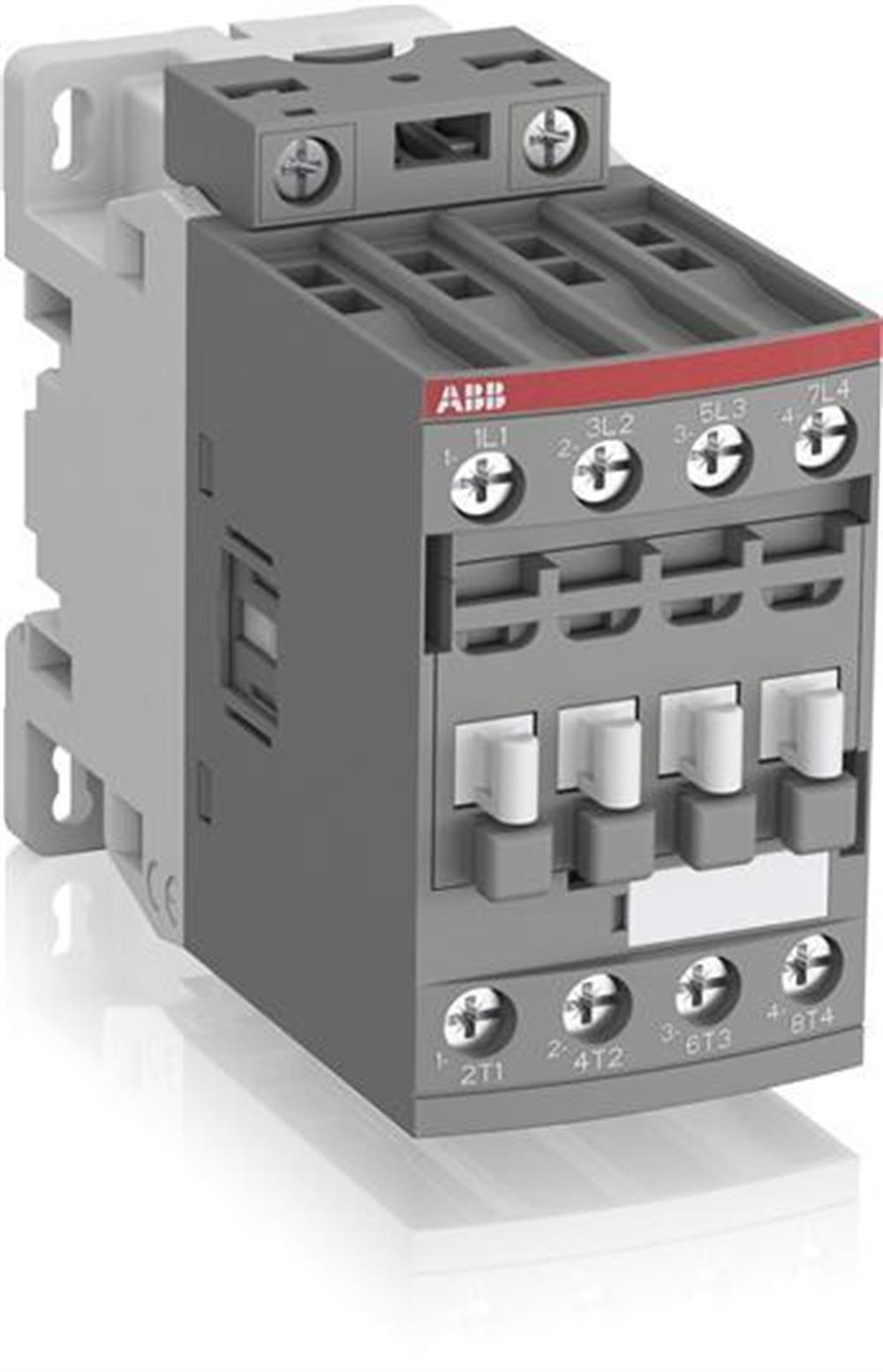

Katalog Açıklaması:AF38-40-00-11 24-60V50 / 60HZ 20-60VDC Kontaktör
Uzun Açıklama:AF38 4 kutuplu kontaktörler, 690 V AC ve 440 V DC'ye kadar güç devrelerini kontrol etmek için kullanılır. Esas olarak endüktif olmayan veya hafif endüktif yükleri kontrol etmek için kullanılırlar (yani direnç fırınları ...). AF ... kontaktörler, geniş bir Uc min kontrol voltajını kabul eden bir elektronik bobin arayüzü içerir. ... Uc maks. Yalnızca dört bobin 24 ... 500 V 50/60 Hz veya 20 ... 500 V DC arasındaki kontrol voltajlarını kapsar. AF kontaktörleri, büyük kontrol voltajı değişimlerini yönetebilir. Bir bobin, dünya çapında kullanılan farklı kontrol voltajları için herhangi bir bobin değişikliği olmaksızın kullanılabilir. AF kontaktörleri dahili aşırı gerilim korumasına sahiptir ve ek aşırı gerilim koruyucular gerektirmez. AF ... serisi 4 kutuplu kontaktörler blok tipi tasarıma sahiptir. - Ana kutuplar ve yardımcı kontak blokları: 4 NO ana kutup, ön ve yandan monte ek yardımcı kontak blokları (IEC 60947-5-1'in Ek L'si ile uyumlu mekanik olarak bağlı yardımcı kontaklar. IEC 60947-4-1'in Ek F'si ile uyumlu NC ayna kontakları) - Kontrol devresi: AC veya DC ile çalışan - Aksesuarlar: geniş bir aksesuar yelpazesi mevcuttur. Not: - AF ..-..-..- 11 PLC çıkışı ile doğrudan kontrol için uygun değildir. - Bazı ülkelerde AF ..-..-..- 11 tipi mevcuttur: lütfen ABB temsilcinize danışın.
Konteyner Bilgileri
Paket Seviye 1 Birimleri:kutu 1 parça
Paket Düzeyi 1 Genişliği:87 mm
Paket Seviye 1 Derinliği / Uzunluğu:103 mm
Paket Seviye 1 Yüksekliği:47 mm
Paket Seviyesi 1 Brüt Ağırlık:0,36 kg
Paket Seviye 1 EAN:3471523115316
Paket Seviye 2 Birimleri:kutu 18 parçası
Paket Düzeyi 2 Genişliği:250 mm
Paket Seviyesi 2 Derinlik / Uzunluk:300 mm
Paket Seviye 2 Yüksekliği:315 mm
Paket Seviyesi 2 Brüt Ağırlık:12,96 kg
Paket Seviye 3 Birimleri:864 adet
Sertifikalar ve Beyanlar (Belge Numarası)
ABS Sertifikası:ABS_15-GE1349500-PDA_90682247
BV Sertifikası:BV_2634H24898B0
CB Sertifikası:CB_SE-96553
CCC Sertifikası:CCC_2010010304445623
Uygunluk Beyanı - CE:1SBD250001U1000
DNV Sertifikası:DNV-GL_TAE00001AF-3
DNV GL Sertifikası:DNV-GL_TAE00001AF-3
EAC Sertifikası:EAC_RU C-FR ME77 B03597
Çevresel Bilgi:1SBD250153E1000
GL Sertifikası:DNV-GL_TAE00001AF-3
GOST Sertifikası:GOST_POCCFR.ME77.B07175.pdf
Talimatlar ve Kılavuzlar:1SBC101027M6801
KC Sertifikası:KC_HW02016-15002C
LR Sertifikası:LRS_1300087E1
RINA Sertifikası:RINA_ELE240318XG
RMRS Sertifikası:RMRS_1802705280
RoHS Bilgileri:1SBD250001U1000
UL Sertifikası:UL_20171228-E319322_3_1
UL Listeleme Kartı:UL_E319322
Teknik UL / CSA
Genel Kullanım Derecelendirmesi UL / CSA:(600 V AC) 55 A
Sıkma Torku UL / CSA:
Kontrol Devresi 11 IA
Ana Devre 22 IA
Çevresel
Ortam hava sıcaklığı:
Depolama Kontaktörüne Yakın -60 ... +80 C
Serbest Havada Çalışmak İçin Kontaktöre Yakın -40 ... +70 C
İklimsel Dayanım:IEC 60947-1 Ek Q'ya göre Kategori B
İzin Verilen Maksimum Çalışma Yüksekliği:3000 m
Titreşime Karşı Direnç acc. IEC 60068-2-6'ya göre:5 ... 300 Hz 4 g kapalı konum / 2 g açık konum
Şok acc Direnci IEC 60068-2-27'ye göre:
Şok Yönü: A 30 K40
Şok Yönü: B2 15 K40
Şok Yönü: C1 25 K40
Şok Yönü: C2 25 K40
Kapalı, Şok Yönü: B1 25 K40
Açık, Şok Yönü: B1 5 K40
RoHS Durumu:2011/65 / EU sayılı AB Direktifi uyarınca
Teknik
Ana Kontak Sayısı NO:4
Ana Kişi Sayısı NC:0
Yardımcı Kontak Sayısı NO:0
Yardımcı Kontak Sayısı NC:0
Standartlar:IEC 60947-1 / 60947-4-1 ve EN 60947-1 / 60947-4-1, UL 508, CSA C22.2 N 14
Anma Çalışma Gerilimi:Ana Devre 690 V
Anma Frekansı (f):Ana Devre 50/60 Hz
Konvansiyonel Serbest Hava Termal Akımı (I th ):
acc. IEC 60947-4-1'e göre, Açık Kontaktörler q = 40 C 55 A
Anma Çalışma Akımı AC-1 (I e ):
(690 V) 40 C 55 A
(690 V) 60 C 45 A
(690 V) 70 C 37 A
Anma Çalışma Akımı AC-3 (I e ):
(220/230/240 V) 60 C 23,2 A
(380/400 V) 60 C 22 A
(415 V) 60 C 21,2 A
(440 V) 60 C 20 A
(500 V) 60 C 17,6 Bir
(690 V) 60 C 10,5 A
Anma Çalışma Gücü AC-3 (P e ):
(220/230/240 V) 5,5 kW
(415 V) 11 kW
(440 V) 11 kW
(500 V) 11 kW
(690 V) 9 kW
(400 V) 11 kW
Kısa Süreli Anma Dayanım Akımı (I cw ):
40 C Ortam Sıcaklığında, Serbest Havada, Soğuk Bir Durumda 10 s 300 A
, 40 C Ortam Sıcaklığında, Serbest Havada, Soğuk Bir Durumda 15 dak 55 A
, 40 C Ortam Sıcaklığında, Serbest Havada, a Soğuk Durum 1 dak 150 A
40 C'de Ortam Sıcaklığında, Serbest Havada, Soğuk Bir Durumda 1 s 450 A
40 C'de Ortam Sıcaklığında, Serbest Havada, Soğuk Bir Durumda 30 s 225 A
1 s için - boş - bir
Maksimum Elektrik Anahtarlama Frekansı:AC-1 600 döngü / saat
Anma Yalıtım Gerilimi (U i ):acc. UL / CSA 600 V'ye göre
. IEC 60947-4-1 ve VDE 0110 (Gr.C) 690 V'a göre
Anma Darbe Dayanım Gerilimi (U imp ):6 kV
Maksimum Mekanik Anahtarlama Frekansı:Saatte 3600 döngü
Anma Kontrol Devresi Gerilimi (U c ):
50 Hz 24 ... 60 V
50 Hz / 60 Hz 24 ... 60 V
60 Hz 24 ... 60 V
DC Çalışma 20 ... 60 V
Çalıştırma Süresi:Bobinde Enerji Verme ve NC Kontak
Kapatma Arasında 13 ... 98 ms Bobinde Enerji Verme ve NO Kontak Açıklığı Arasında 11 ... 95 ms
Bobinde Enerji Verme ve NC Kontak Açıklığı Arasında 38 ... 90 ms
Bobinde Enerji Verme ve NO Kontak Kapatma Arasında 40 ... 95 ms
Bağlantı Kapasitesi Ana Devresi:
Sert 1 / 2x 1,5 ... 16 mm Yüksüklü
Esnek 1 / 2x 1,5 ... 16 mm
İzoleli Yüksüklü Esnek 1x 1,5 ... 16 mm
İzoleli Yüksüklü Esnek 2x 1,5 ... 16 mm
Kapasite Kontrol Devresinin Bağlanması:Yüksüklü
Esnek 1 / 2x 0,75 ... 2,5 mm İzoleli Yüksüklü Esnek 1x 0,75 ... 2,5 mm
İzoleli Yüksüklü Esnek 2x 0,75 ... 1,5 mm
Sert 1 / 2x 1 ... 2,5 mm
Tel Sıyırma Uzunluğu:
Kontrol Devresi 10 mm
Ana Devre 12 mm
Koruma derecesi:acc. IEC 60529, IEC 60947-1, EN 60529 Bobin Terminalleri
IP20'ye göre. IEC 60529, IEC 60947-1, EN 60529 Ana Terminaller IP20'ye göre
Terminal Tipi:Vidalı Terminaller
Boyutlar
Ürün Net Genişliği:45 mm
Ürün Net Derinliği / Uzunluğu:101 mm
Ürün Net Yüksekliği:86 mm
Ürün Net Ağırlığı:0,36 kg
