AÇIKLAMA:

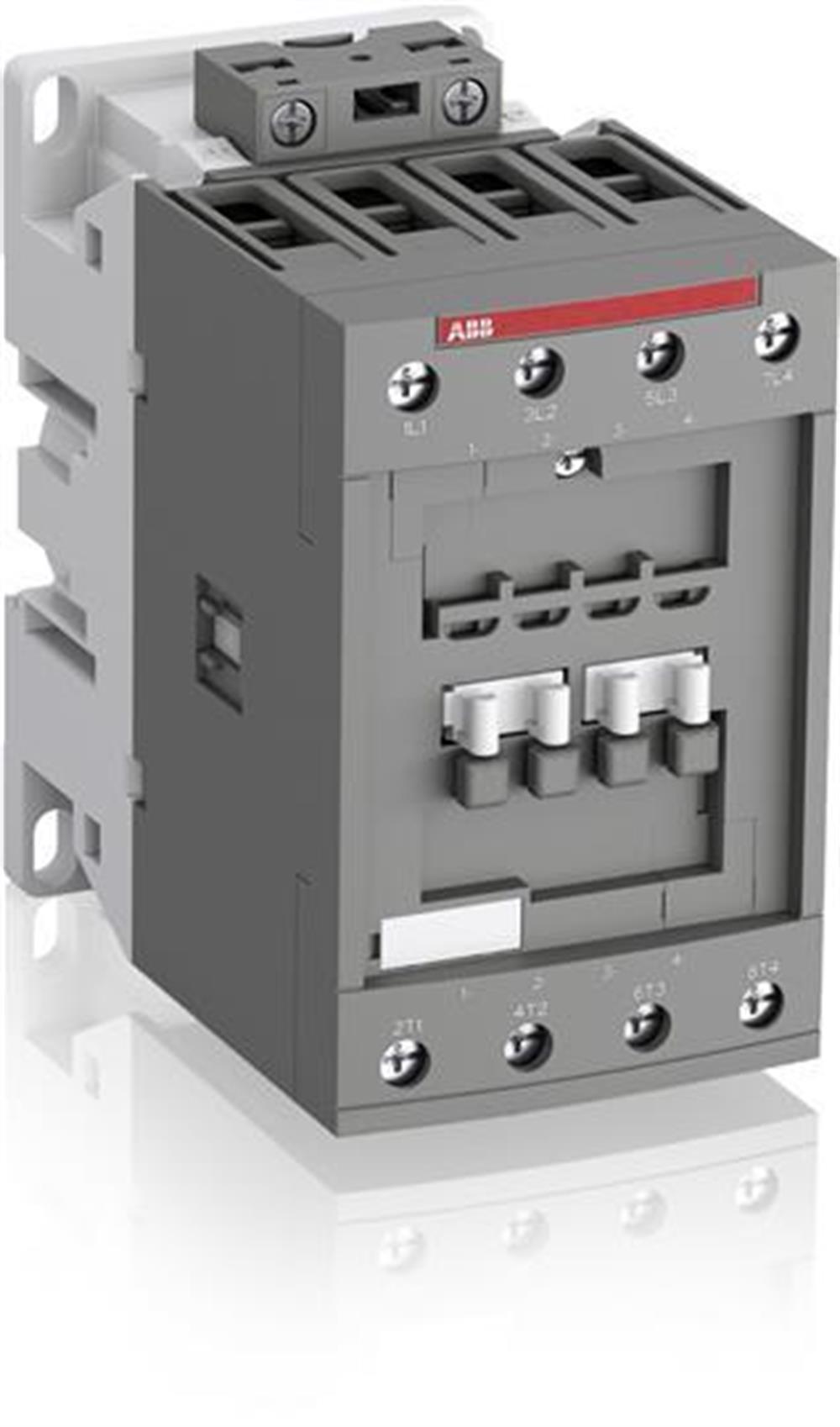

AF40 4 kutuplu kontaktörler, 690 V AC ve 440 V DC'ye kadar güç devrelerini kontrol etmek için kullanılır.  Esas olarak endüktif olmayan veya hafif endüktif yükleri (yani direnç fırınları ...) kontrol etmek için kullanılırlar.  AF ... kontaktörleri, geniş kontrol voltajı Uc min'i kabul eden bir elektronik bobin arayüz içerir.  ... Uc max.  Sadece dört bobin 24 ... 500 V 50/60 Hz veya 20 ... 500 V DC arasındaki kontrol voltajlarını kullanır.  AF kontaktörleri büyük kontrol voltaj değişimlerini yönetebilir.  Bir kontrol, farklı kontrol voltajları için kullanılabilir.  AF kontaktörleri dahili aşırı gerilim korumasına sahiptir ve ek aşırı gerilim bastırıcılar gerektirirmez.  AF ... serisi 4 kutuplu kontaktörler blok tip tasarımlıdır.  - Ana kutuplar ve yardımcı kontak blokları: 4 NO ana kutup,



Teknik

Ana Kontak Sayısı NO:  4

Ana Kontak Sayısı NC:  0

Yardımcı Kontak Sayısı NO:  0

Yardımcı Yardımcı Kişi Sayısı NC:   0

Nominal Çalışma Gerilimi:  Ana Devre 690 V

Nominal Frekans (f):  Ana Devre 50/60 Hz

Geleneksel Serbest Hava Termal Akımı (Ith):

acc.  IEC 60947-4-1'e göre, Açık Kontaktörler q = 40 ° C 105 A

Nominal Çalışma Akımı AC-1 (I e):

(690 V) 40 ° C 70 A

(690 V) 60 ° C 60 A

(690 V) 70 ° C 50 A

Nominal Çalışma Akımı AC-3 (I e):

(220/230/240 V) 60 ° C 40 A

(380/400 V) 60 ° C 40 A

(415 V) 60 ° C 40 A

(440 V) 60 ° C 40 A

(500 V) 60 ° C 35 A

(690 V) 60 ° C 25 A

Nominal Çalışma Gücü AC-3 (Pe):

(220/230/240 V) 11 kW

(380/400 V) 18,5 kW

(415 V) 22 kW

(440 V) 22 kW

(500 V) 22 kW

(690 V) 22 kW

Anma Kısa Süreli Dayanım Akımı (I cw):

40 ° C Ortam Sıcaklığı, Serbest Havada, Soğuk Durumda 10 sn 600 A

40 ° C Ortam Sıcaklığı, Serbest Havada, Soğuk Durumda 15 dakika 110 A'da

40 ° C Ortam Sıcaklığı, Serbest Havada, a Soğuk Durum 1 dakika 250 A

-de 40 ° C Ortam Sıcaklığı, Serbest Havada, Soğuk Durumda 1 s 1000 A -de

40 ° C Ortam Sıcaklığı, Serbest Havada, Soğuk Durumda 30 s 350 A

1 s-boş - A

Maksimum Kopma Kapasitesi:

cos phi = 0.45 (cos phi = Ie> 100 A için 0.35) 440 V 950 A'da

cos phi = 0.45 (cos phi = Ie> 100 A için 0.35) 690 V 600 A'da

Maksimum Elektrik Anahtarlama Frekansı: AC-1600 saatte 600 döngü

Nominal İzolasyon Gerilimi (U i):

acc.  UL / CSA 600 V

acc'ye göre IEC 60947-4-1 ve VDE 0110'a (Gr. C) 690 V

Nominal Darbe Dayanım Gerilimi (U imp):  6 kV

Maksimum Mekanik Anahtarlama  Frekansı  :  Saatte 3600 döngü

Anma Kontrol Devresi Gerilimi (U c):

50 Hz 100 ... 250 V

50 Hz / 60 Hz 100 ... 250 V

60 Hz 100 ... 250 V

DC Çalışma 100 ... 250 V

Bağlantı Kapasitesi Ana Devresi:

Sert 1 / 2x 6 ... 3 5 m²

Yüksüklü Esnek 1 / 2x 4 ... 35 m²

Bağlantı Kapasitesi Kontrol Devresi:

Yüksüklü Esnek 1 / 2x 0,75 ... 2,5 m²

Sert 1/2 x 1 ... 2,5 m²

Tel Sıyırma Uzunluğu:  Ana Devre 16 mm

Koruma derecesi:

acc.  IEC 60529, IEC 60947-1, EN 60529 Bobin Terminalleri IP20

acc.  IEC 60529, IEC 60947-1, EN 60529 Ana Terminaller IP10'a

Terminal Türü:  Vidalı Klemensler

Boyutlar

Ürün Net Genişliği:  70 mm

Ürün Net Derinliği / Uzunluğu:  113,5 mm

Ürün Net Yüksekliği:  125,5 mm

Ürün Net Ağırlığı:  1,27 kg

Talimatlar ve Kılavuzlar:  1SBC101047M6801
