GENEL BİLGİ
Genişletilmiş Ürün Tipi:AF40-40-00-11
Ürün kimliği:1SBL347201R1100
EAN:3471523133518

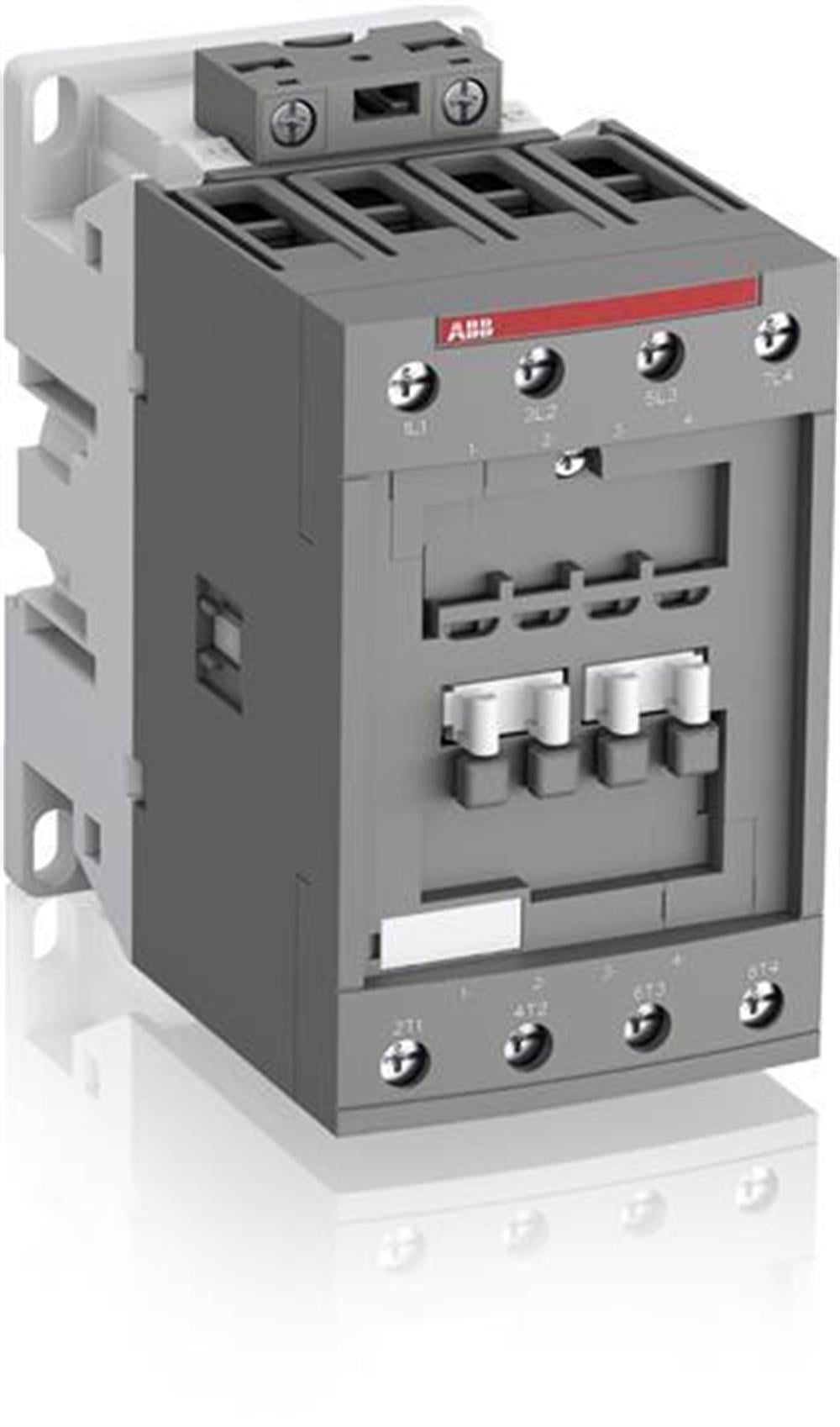

Katalog Açıklaması:AF40-40-00-11 24-60V50 / 60HZ 20-60VDC Kontaktör
Uzun Açıklama:AF40 4 kutuplu kontaktörler, 690 V AC ve 440 V DC'ye kadar güç devrelerini kontrol etmek için kullanılır. Esas olarak endüktif olmayan veya hafif endüktif yükleri kontrol etmek için kullanılırlar (yani direnç fırınları ...). AF ... kontaktörler, Uc min geniş kontrol voltajını kabul eden bir elektronik bobin arayüzü içerir. ... Uc maks. Yalnızca dört bobin 24 ... 500 V 50/60 Hz veya 20 ... 500 V DC arasındaki kontrol voltajlarını kapsar. AF kontaktörleri, büyük kontrol voltajı değişikliklerini yönetebilir. Dünya çapında kullanılan farklı kontrol voltajları için herhangi bir bobin değişikliği olmaksızın bir bobin kullanılabilir. AF kontaktörleri dahili aşırı gerilim korumasına sahiptir ve ek aşırı gerilim koruyucular gerektirmez. AF ... serisi 4 kutuplu kontaktörler blok tipi tasarıma sahiptir. - Ana kutuplar ve yardımcı kontak blokları: 4 NO ana kutup,
Sınıflandırmalar
Nesne Sınıflandırma Kodu:Q
ETIM 4:EC000066 - Mıknatıslı kontaktör, AC anahtarlama
ETIM 5:EC000066 - Mıknatıslı kontaktör, AC anahtarlama
ETIM 6:EC000066 - Güç kontaktörü, AC anahtarlama
ETIM 7:EC000066 - Güç kontaktörü, AC anahtarlama
UNSPSC:39121529
E-Numarası (İsveç):3210296
Konteyner Bilgileri
Paket Seviye 1 Birimleri:kutu 1 parça
Paket Düzeyi 1 Genişliği:150 mm
Paket Seviye 1 Derinliği / Uzunluğu:150 mm
Paket Seviye 1 Yüksekliği:103 mm
Paket Seviyesi 1 Brüt Ağırlık:1,32 kg
Paket Seviye 1 EAN:3471523133518
Paket Seviye 2 Birimleri:kutu 8 parça
Paket Düzeyi 2 Genişliği:250 mm
Paket Seviyesi 2 Derinlik / Uzunluk:300 mm
Paket Seviye 2 Yüksekliği:300 mm
Paket Seviyesi 2 Brüt Ağırlık:10,56 kg
Paket Seviye 3 Birimleri:192 parçası
Sertifikalar ve Beyanlar (Belge Numarası)
ABS Sertifikası:ABS_15-GE1349500-PDA_90682247
BV Sertifikası:BBV_2634H36994A
CB Sertifikası:CB_SE-96554
CCC Sertifikası:CCC_2015010304824714
Uygunluk Beyanı - CE:1SBD250001U1000
DNV Sertifikası:DNV-GL_TAE00001AF-3
DNV GL Sertifikası:DNV-GL_TAE00001AF-3
EAC Sertifikası:EAC_RU C-FR ME77 B03597
GL Sertifikası:DNV-GL_TAE00001AF-3
Talimatlar ve Kılavuzlar:1SBC101047M6801
KC Sertifikası:KC_HW02016-15009C
LR Sertifikası:LRS_1300087E1
RMRS Sertifikası:RMRS_1400682124
RoHS Bilgileri:1SBD250001U1000
UL Sertifikası:UL_20141124-E312527-14-2
UL Listeleme Kartı:UL_E312527
Teknik UL / CSA
Genel Kullanım Derecelendirmesi UL / CSA:(600 V AC) 60 A
Beygir Gücü Derecesi UL / CSA:
(220 ... 240 V AC) Üç Faz 15 hp
(440 ... 480 V AC) Üç Faz 30 hp
(550 ... 600 V AC) Üç Faz 40 hp
(120 V AC) Tek Faz 3 hp
(200 ... 208 V AC) Üç Faz 10 hp
(240 V AC) Tek Faz 7-1 / 2 hp
Çevresel
Ortam hava sıcaklığı:
Depolama Kontaktörüne Yakın -60 ... +80 C
Serbest Havada Çalışmak İçin Kontaktöre Yakın -40 ... +70 C
İklimsel Dayanım:IEC 60947-1 Ek Q'ya göre Kategori B
İzin Verilen Maksimum Çalışma Yüksekliği:3000 m
Titreşime Karşı Direnç acc. IEC 60068-2-6'ya göre:5 ... 300 Hz 3 g Kapalı konum / 2 g Açık konum
RoHS Durumu:2011/65 / EU sayılı AB Direktifi uyarınca
Teknik
Ana Kontak Sayısı NO:4
Ana Kişi Sayısı NC:0
Yardımcı Kontak Sayısı NO:0
Yardımcı Kontak Sayısı NC:0
Anma Çalışma Gerilimi:Ana Devre 690 V
Anma Frekansı (f):Ana Devre 50/60 Hz
Konvansiyonel Serbest Hava Termal Akımı (I th ):
acc. IEC 60947-4-1'e göre, Açık Kontaktörler q = 40 C 105 A
Anma Çalışma Akımı AC-1 (I e ):
(690 V) 40 C 70
(690 V) 60 C 60 A
(690 V) 70 C 50
Anma Çalışma Akımı AC-3 (I e ):
(220/230/240 V) 60 C 40 A
(380/400 V) 60 C 40 A
(415 V) 60 C 40 A
(440 V) 60 C 40 A
(500 V) 60 C 35 Bir
(690 V) 60 C 25 A
Nominal Çalışma Gücü AC-3 (P e ):
(220/230/240 V) 11 kW
(380/400 V) 18,5 kW
(415 V) 22 kW
(440 V) 22 kW
(500 V) 22 kW
(690 V) 22 kW
Kısa Süreli Anma Dayanım Akımı (I cw ):
40 C Ortam Sıcaklığında, Serbest Havada, Soğuk Bir Durumda 10 s 600 A
, 40 C Ortam Sıcaklığında, Serbest Havada, Soğuk Bir Durumda 15 dak 110 A
, 40 C Ortam Sıcaklığında, Serbest Havada, a Soğuk Durum 1 dak 250 A
40 C'de Ortam Sıcaklığında, Serbest Havada, Soğuk Bir Durumda 1 s 1000 A
40 C'de Ortam Sıcaklığında, Serbest Havada, Soğuk Bir Durumda 30 s 350 A
1 s için-boş - bir
Maksimum Kesme Kapasitesi:
cos phi = 0.45 (cos phi = Ie> 100 A için 0.35) 440 V 950 A'da
cos phi = 0.45 (cos phi = Ie> 100 A için 0.35) 690 V 600 A'da
Maksimum Elektrik Anahtarlama Frekansı:(AC-1) saatte 600 döngü
Anma Yalıtım Gerilimi (U i ):acc. UL / CSA 600 V'ye göre
. IEC 60947-4-1 ve VDE 0110 (Gr.C) 690 V'a göre
Anma Darbe Dayanım Gerilimi (U imp ):6 kV
Maksimum Mekanik Anahtarlama Frekansı:Saatte 3600 döngü
Anma Kontrol Devresi Gerilimi (U c ):
50 Hz 24 ... 60 V
50 Hz / 60 Hz 24 ... 60 V
60 Hz 24 ... 60 V
DC Çalışma 20 ... 60 V
Bağlantı Kapasitesi Ana Devresi:
Sert 1 / 2x 6 ... 3 5 mm Yüksüklü
Esnek 1 / 2x 4 ... 35 mm
Kapasite Kontrol Devresinin Bağlanması:
Yüksüklü esnek 1 / 2x 0,75 ... 2,5 mm
Sert 1 / 2x 1 ... 2,5 mm
Tel Sıyırma Uzunluğu:Ana Devre 16 mm
Koruma derecesi:
acc. IEC 60529, IEC 60947-1, EN 60529 Bobin Terminalleri
IP20'ye göre. IEC 60529, IEC 60947-1, EN 60529 Ana Terminaller IP10'a göre
Terminal Tipi:
Vidalı Terminaller
Boyutlar
Ürün Net Genişliği:70 mm
Ürün Net Derinliği / Uzunluğu:113,5 mm
Ürün Net Yüksekliği:125,5 mm
Ürün Net Ağırlığı:1,21 kg
