GENEL BİLGİ

Genişletilmiş Ürün Tipi:AF52-40-00-11

Ürün kimliği:1SBL367201R1100

EAN:3471523133617

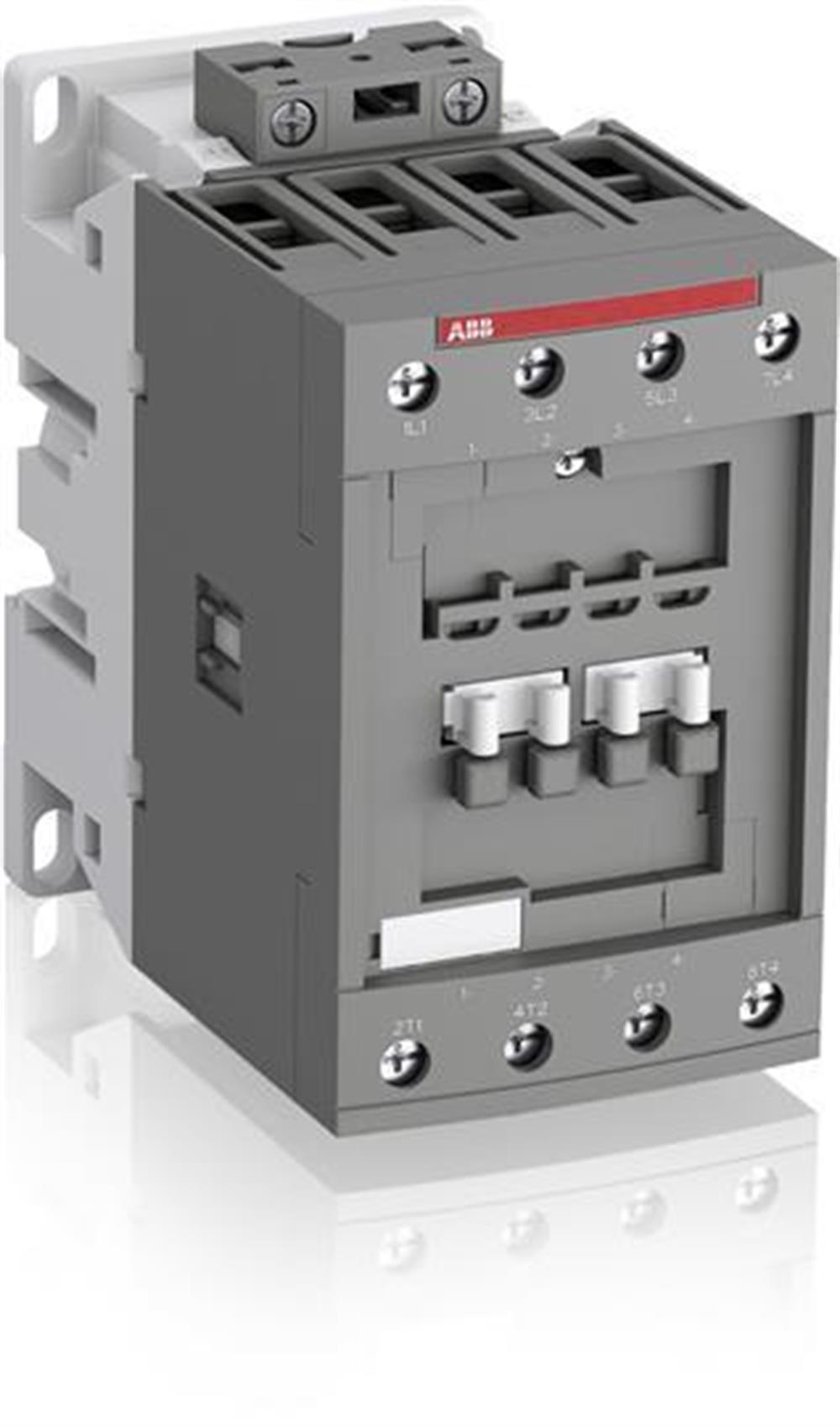

Katalog Açıklaması:AF52-40-00-11 24-60V50 / 60HZ 20-60VDC Kontaktör

Uzun Açıklama:AF52 4 kutuplu kontaktörler, 690 V AC ve 440 V DC'ye kadar güç devrelerini kontrol etmek için kullanılır. Esas olarak endüktif olmayan veya hafif endüktif yükleri kontrol etmek için kullanılırlar (yani direnç fırınları ...). AF ... kontaktörler, geniş bir Uc min kontrol voltajını kabul eden bir elektronik bobin arayüzü içerir. ... Uc maks. Yalnızca dört bobin 24 ... 500 V 50/60 Hz veya 20 ... 500 V DC arasındaki kontrol voltajlarını kapsar. AF kontaktörleri, büyük kontrol voltajı değişikliklerini yönetebilir. Dünya çapında kullanılan farklı kontrol voltajları için herhangi bir bobin değişikliği olmaksızın bir bobin kullanılabilir. AF kontaktörleri dahili aşırı gerilim korumasına sahiptir ve ek aşırı gerilim koruyucular gerektirmez. AF ... serisi 4 kutuplu kontaktörler blok tipi tasarıma sahiptir. - Ana kutuplar ve yardımcı kontak blokları: 4 NO ana kutup,



Sınıflandırmalar

Nesne Sınıflandırma Kodu:Q

ETIM 4:EC000066 - Mıknatıslı kontaktör, AC anahtarlama

ETIM 5:EC000066 - Mıknatıslı kontaktör, AC anahtarlama

ETIM 6:EC000066 - Güç kontaktörü, AC anahtarlama

ETIM 7:EC000066 - Güç kontaktörü, AC anahtarlama

UNSPSC:39121529

E-Numarası (İsveç):3210309

Konteyner Bilgileri

Paket Seviye 1 Birimleri:kutu 1 parça

Paket Düzeyi 1 Genişliği:150 mm

Paket Seviye 1 Derinliği / Uzunluğu:150 mm

Paket Seviye 1 Yüksekliği:103 mm

Paket Seviyesi 1 Brüt Ağırlık:1,32 kg

Paket Seviye 1 EAN:3471523133617

Paket Seviye 2 Birimleri:kutu 8 parça

Paket Düzeyi 2 Genişliği:250 mm

Paket Seviyesi 2 Derinlik / Uzunluk:300 mm

Paket Seviye 2 Yüksekliği:300 mm

Paket Seviyesi 2 Brüt Ağırlık:10,56 kg

Paket Seviye 3 Birimleri:192 parçası

Sertifikalar ve Beyanlar (Belge Numarası)

ABS Sertifikası:ABS_15-GE1349500-PDA_90682247

BV Sertifikası:BV_2634H36994A

CB Sertifikası:CB_SE-96554

CCC Sertifikası:CCC_2015010304824714

Uygunluk Beyanı - CE:1SBD250001U1000

DNV Sertifikası:DNV-GL_TAE00001AF-3

DNV GL Sertifikası:DNV-GL_TAE00001AF-3

EAC Sertifikası:EAC_RU C-FR ME77 B03597

GL Sertifikası:DNV-GL_TAE00001AF-3

Talimatlar ve Kılavuzlar:DNV-GL_TAE00001AF-3

KC Sertifikası:1SBC101047M6801

LR Sertifikası:KC_HW02016-15012C

RMRS Sertifikası:RMRS_1400682124

RoHS Bilgileri:1SBD250001U1000

UL Sertifikası:UL_20141124-E312527-14-2

UL Listeleme Kartı:UL_E312527

Teknik UL / CSA

Genel Kullanım Derecelendirmesi UL / CSA:(600 V AC) 80 A

Beygir Gücü Derecesi UL / CSA:

(120 V AC) Tek Faz 3 hp

(200 ... 208 V AC) Üç Faz 15 hp

(220 ... 240 V AC) Üç Faz 20 hp

(240 V AC) Tek Faz 10 hp

(440 ... 480 V AC) Üç Faz 40 hp

(550 ... 600 V AC) Üç Faz 50 hp

Çevresel

Ortam hava sıcaklığı:

Depolama Kontaktörüne Yakın -60 ... +80 ° C

Serbest Havada Çalışmak İçin Kontaktöre Yakın -40 ... +70 ° C

İklimsel Dayanım:IEC 60947-1 Ek Q'ya göre Kategori B

İzin Verilen Maksimum Çalışma Yüksekliği:3000 m

Titreşimlere Direnç acc. IEC 60068-2-6'ya göre:5 ... 300 Hz 3 g Kapalı konum / 2 g Açık konum

RoHS Durumu:2011/65 / EU sayılı AB Direktifi uyarınca

Teknik

Ana Kontak Sayısı NO:4

Ana Kişi Sayısı NC:0

Yardımcı Kontak Sayısı NO:0

Yardımcı Kontak Sayısı NC:0

Anma Çalışma Gerilimi:Ana Devre 690 V

Anma Frekansı (f):Ana Devre 50/60 Hz

Konvansiyonel Serbest Hava Termal Akımı (I th ):

acc. IEC 60947-4-1'e göre, Açık Kontaktörler q = 40 ° C 105 A

Anma Çalışma Akımı AC-1 (I e ):

(690 V) 40 ° C 100

(690 V) 60 ° C 80 A

(690 V) 70 ° C 70

Anma Çalışma Akımı AC-3 (I e ):

(220/230/240 V) 60 ° C 53 A

(380/400 V) 60 ° C 53 A

(415 V) 60 ° C 53 A

(440 V) 60 ° C 53 A

(500 V) 60 ° C 45 Bir

(690 V) 60 ° C 35 A

Nominal Çalışma Gücü AC-3 (P e ):

(220/230/240 V) 15 kW

(380/400 V) 22 kW

(415 V) 30 kW

(440 V) 30 kW

(500 V) 30 kW

(690 V) 30 kW

Kısa Süreli Anma Dayanım Akımı (I cw ):

40 ° C Ortam Sıcaklığında, Serbest Havada, Soğuk Bir Durumda 10 s 600 A

, 40 ° C Ortam Sıcaklığında, Serbest Havada, Soğuk Bir Durumda 15 dak 110 A

, 40 ° C Ortam Sıcaklığında, Serbest Havada, a Soğuk Durum 1 dak 250 A

40 ° C'de Ortam Sıcaklığında, Serbest Havada, Soğuk Bir Durumda 1 s 1000 A

40 ° C'de Ortam Sıcaklığında, Serbest Havada, Soğuk Bir Durumda 30 s 350 A

1 s için-boş - bir

Maksimum Kesme Kapasitesi:

cos phi = 0.45 (cos phi = Ie> 100 A için 0.35) 440 V 950 A'da

cos phi = 0.45 (cos phi = Ie> 100 A için 0.35) 690 V 600 A'da

Maksimum Elektrik Anahtarlama Frekansı:(AC-1) saatte 600 döngü

Anma Yalıtım Gerilimi (U i ):

acc. IEC 60947-4-1 ve VDE 0110 (Gr. C) 690 V

acc. UL / CSA 600 V'a göre

Anma Darbe Dayanım Gerilimi (U imp ):6 kV

Maksimum Mekanik Anahtarlama Frekansı:Saatte 3600 döngü

Anma Kontrol Devresi Gerilimi (U c ):

50 Hz 24 ... 60 V

50 Hz / 60 Hz 24 ... 60 V

60 Hz 24 ... 60 V

DC Çalışma 20 ... 60 V

Bağlantı Kapasitesi Ana Devresi:

Yüksüklü Esnek 1 / 2x 4 ... 35 mm²

Sert 1 / 2x 6 ... 3 5 mm²

Kapasite Kontrol Devresinin Bağlanması:

Yüksüklü Esnek 1 / 2x 0,75 ... 2,5 mm²

Sert 1 / 2x 1 ... 2,5 mm²

Tel Sıyırma Uzunluğu:Ana Devre 16 mm

Koruma derecesi:

acc. IEC 60529, IEC 60947-1, EN 60529 Bobin Terminalleri

IP20'ye göre. IEC 60529, IEC 60947-1, EN 60529 Ana Terminaller IP10'a göre

Terminal Tipi:Vidalı Terminaller

Boyutlar

Ürün Net Genişliği:70 mm

Ürün Net Derinliği / Uzunluğu:113,5 mm

Ürün Net Yüksekliği:125,5 mm

Ürün Net Ağırlığı:1,21 kg
