GENEL BİLGİ

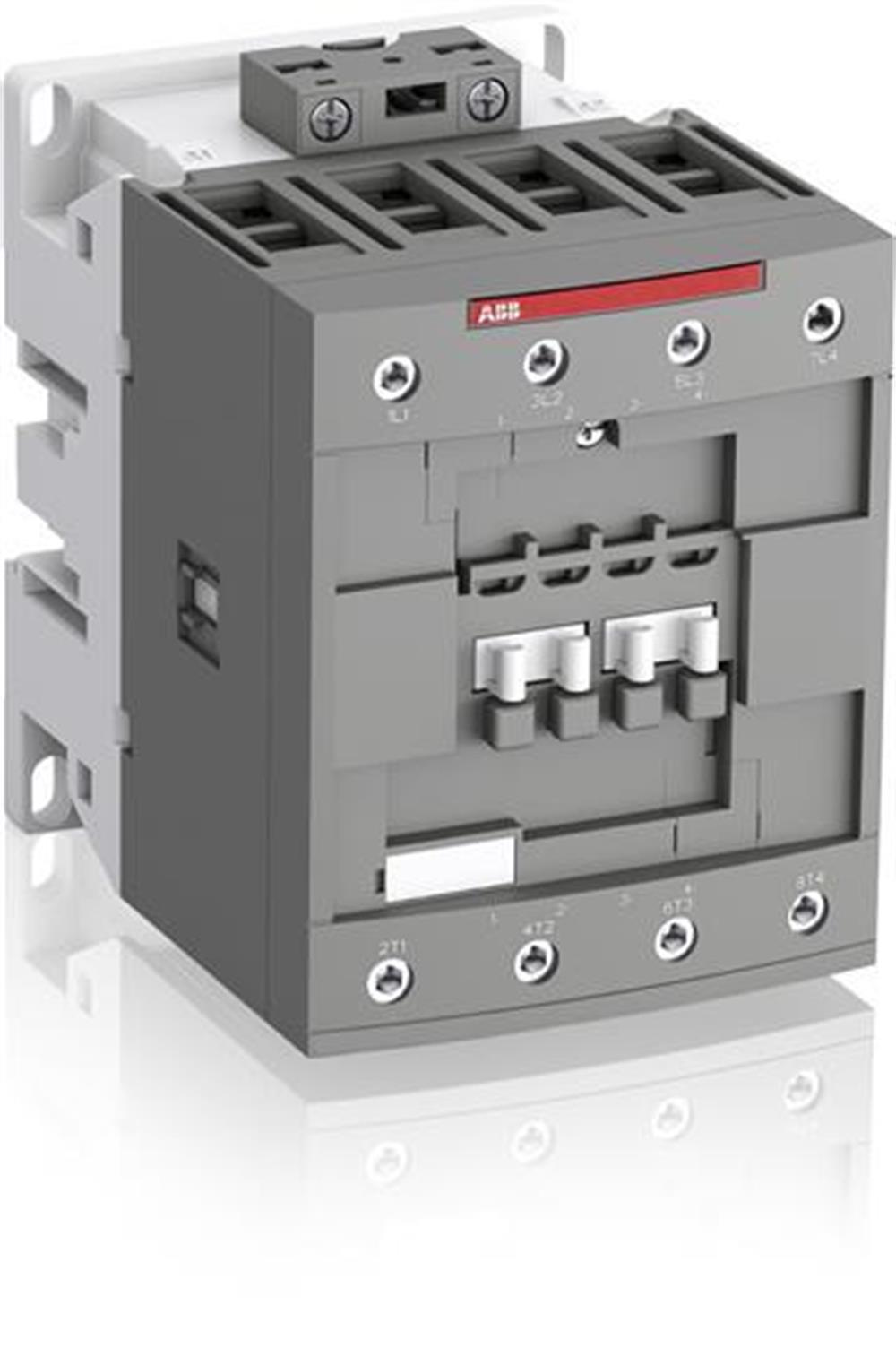

Genişletilmiş Ürün Tipi:AF80-40-00-11
Ürün kimliği:1SBL397201R1100
EAN:3471523133716
Katalog Açıklaması:AF80-40-00-11 24-60V50 / 60HZ 20-60VDC Kontaktör
Uzun Açıklama:AF80 4 kutuplu kontaktörler, 690 V AC ve 440 V DC'ye kadar güç devrelerini kontrol etmek için kullanılır. Esas olarak endüktif olmayan veya hafif endüktif yükleri kontrol etmek için kullanılırlar (yani direnç fırınları ...). AF ... kontaktörler, geniş bir Uc min kontrol voltajını kabul eden bir elektronik bobin arayüzü içerir. ... Uc maks. Yalnızca dört bobin 24 ... 500 V 50/60 Hz veya 20 ... 500 V DC arasındaki kontrol voltajlarını kapsar. AF kontaktörleri, büyük kontrol voltajı değişimlerini yönetebilir. Dünya çapında kullanılan farklı kontrol voltajları için herhangi bir bobin değişikliği olmaksızın bir bobin kullanılabilir. AF kontaktörleri dahili aşırı gerilim korumasına sahiptir ve ek aşırı gerilim koruyucular gerektirmez. AF ... serisi 4 kutuplu kontaktörler blok tipi tasarıma sahiptir. - Ana kutuplar ve yardımcı kontak blokları: 4 NO ana kutup,
Sınıflandırmalar
Nesne Sınıflandırma Kodu:Q
ETIM 4:EC000066 - Mıknatıslı kontaktör, AC anahtarlama
ETIM 5:EC000066 - Mıknatıslı kontaktör, AC anahtarlama
ETIM 6:EC000066 - Güç kontaktörü, AC anahtarlama
ETIM 7:EC000066 - Güç kontaktörü, AC anahtarlama
UNSPSC:39121529
E-Numarası (İsveç):3210313
Konteyner Bilgileri
Paket Seviye 1 Birimleri:kutu 1 parça
Paket Düzeyi 1 Genişliği:150 mm
Paket Seviye 1 Derinliği / Uzunluğu:150 mm
Paket Seviye 1 Yüksekliği:103 mm
Paket Seviyesi 1 Brüt Ağırlık:1,62 kg
Paket Seviye 1 EAN:3471523133716
Paket Seviye 2 Birimleri:kutu 8 parça
Paket Düzeyi 2 Genişliği:250 mm
Paket Seviyesi 2 Derinlik / Uzunluk:300 mm
Paket Seviye 2 Yüksekliği:300 mm
Paket Seviyesi 2 Brüt Ağırlık:12,96 kg
Paket Seviye 3 Birimleri:192 parçası
Sertifikalar ve Beyanlar (Belge Numarası)
ABS Sertifikası:ABS_15-GE1349500-PDA_90682247
BV Sertifikası:BV_2634H36994A
CB Sertifikası:CB_SE-96557
CCC Sertifikası:CCC_2013010304646569
Uygunluk Beyanı - CE:1SBD250001U1000
DNV Sertifikası:DNV-GL_TAE00001AF-3
DNV GL Sertifikası:DNV-GL_TAE00001AF-3
EAC Sertifikası:EAC_RU C-FR ME77 B03597
GL Sertifikası:DNV-GL_TAE00001AF-3
Talimatlar ve Kılavuzlar:1SBC101047M6801
KC Sertifikası:KC_HW02016-15013C
LR Sertifikası:LRS_1300087E1
RMRS Sertifikası:RMRS_1400682124
RoHS Bilgileri:1SBD250001U1000
UL Sertifikası:UL_20141124-E312527-14-2
UL Listeleme Kartı:UL_E312527
Teknik UL / CSA
Genel Kullanım Derecelendirmesi UL / CSA:(600 V AC) 105 A
Beygir Gücü Derecesi UL / CSA:
(220 ... 240 V AC) Üç Faz 30 hp
(440 ... 480 V AC) Üç Faz 60 hp
(550 ... 600 V AC) Üç Faz 75 hp
(120 V AC) Tek Faz 7-1 / 2 hp
(200 ... 208 V AC) Üç Faz 25 hp
(240 V AC) Tek Faz 15 hp
Çevresel
Ortam hava sıcaklığı:
Depolama Kontaktörüne Yakın -60 ... +80 C
Serbest Havada Çalışmak İçin Kontaktöre Yakın -40 ... +70 C
İklimsel Dayanım:IEC 60947-1 Ek Q'ya göre Kategori B
İzin Verilen Maksimum Çalışma Yüksekliği:3000 m
Titreşimlere Direnç acc. IEC 60068-2-6'ya göre:5 ... 300 Hz 3 g Kapalı konum / 2 g Açık konum
RoHS Durumu:2011/65 / EU sayılı AB Direktifi uyarınca
Teknik
Ana Kontak Sayısı NO:4
Ana Kişi Sayısı NC:0
Yardımcı Kontak Sayısı NO:0
Yardımcı Kontak Sayısı NC:0
Anma Çalışma Gerilimi:Ana Devre 1000 V
Anma Frekansı (f):Ana Devre 50/60 Hz
Konvansiyonel Serbest Hava Termal Akımı (I th ):
acc. IEC 60947-4-1'e göre, Açık Kontaktörler q = 40 C 125 A
Anma Çalışma Akımı AC-1 (I e ):
(690 V) 40 C 125
(690 V) 60 C 105 A
(690 V) 70 C 90
Anma Çalışma Akımı AC-3 (I e ):
(220/230/240 V) 60 C 80 A
(380/400 V) 60 C 80 A
(415 V) 60 C 80 A
(440 V) 60 C 80 A
(500 V) 60 C 65 A
(690 V) 60 C 49 A
(1000 V) 60 C 25 A
Nominal Çalışma Gücü AC-3 (P e ):
(1000 V) 35 kW
(220/230/240 V) 22 kW
(380/400 V) 37 kW
(415 V) 45 kW
(440 V) 45 kW
(500 V) 45 kW
(690 V) 45 kW
Kısa Süreli Anma Dayanım Akımı (I cw ):
40 C Ortam Sıcaklığında, Serbest Havada, Soğuk Bir Durumda 10 s 780 A
, 40 C Ortam Sıcaklığında, Serbest Havada, Soğuk Bir Durumda 15 dak 140 A
, 40 C Ortam Sıcaklığında, Serbest Havada, a Soğuk Durum 1 dak 300 A
40 C'de Ortam Sıcaklığında, Serbest Havada, Soğuk Bir Durumda 1 s 1200 A
40 C'de Ortam Sıcaklığında, Serbest Havada, Soğuk Bir Durumda 30 s 450 A
1 s için - boş - bir
Maksimum Elektrik Anahtarlama Frekansı:(AC-1) saatte 600 döngü
Anma Yalıtım Gerilimi (U i ):acc. UL / CSA 600 V'ye göre
. IEC 60947-4-1 ve VDE 0110 (Gr. C) 1000 V'a göre
Anma Darbe Dayanım Gerilimi (U imp ):8 kV
Maksimum Mekanik Anahtarlama Frekansı:Saatte 3600 döngü
Anma Kontrol Devresi Gerilimi (U c ):
50 Hz 24 ... 60 V
50 Hz / 60 Hz 24 ... 60 V
60 Hz 24 ... 60 V
DC Çalışma 20 ... 60 V
Bağlantı Kapasitesi Ana Devresi:
Sert 1x 6 ... 70 mm
Sert 2x 6 ... 50 mm Yüksüklü
Esnek 1 / 2x 6 ... 50 mm
Kapasite Kontrol Devresinin Bağlanması:
Yüksüklü Esnek 1 / 2x 0,75 ... 2,5 mm
Sert 1 / 2x 1 ... 2,5 mm
Tel Sıyırma Uzunluğu:Ana Devre 17 mm
Koruma derecesi:
acc. IEC 60529, IEC 60947-1, EN 60529 Bobin Terminalleri
IP20'ye göre. IEC 60529, IEC 60947-1, EN 60529 Ana Terminaller IP10'a göre
Terminal Tipi:Vidalı Terminaller
Boyutlar
Ürün Net Genişliği:90 mm
Ürün Net Derinliği / Uzunluğu:116 mm
Ürün Net Yüksekliği:125,5 mm
Ürün Net Ağırlığı:1,49 kg
Popüler indirmeler
Talimatlar ve Kılavuzlar:1SBC101047M6801
Sipariş verme
Minimum sipariş miktarı:1 parça
Gümrük Tarife numarası:85364900
