AÇIKLAMA:

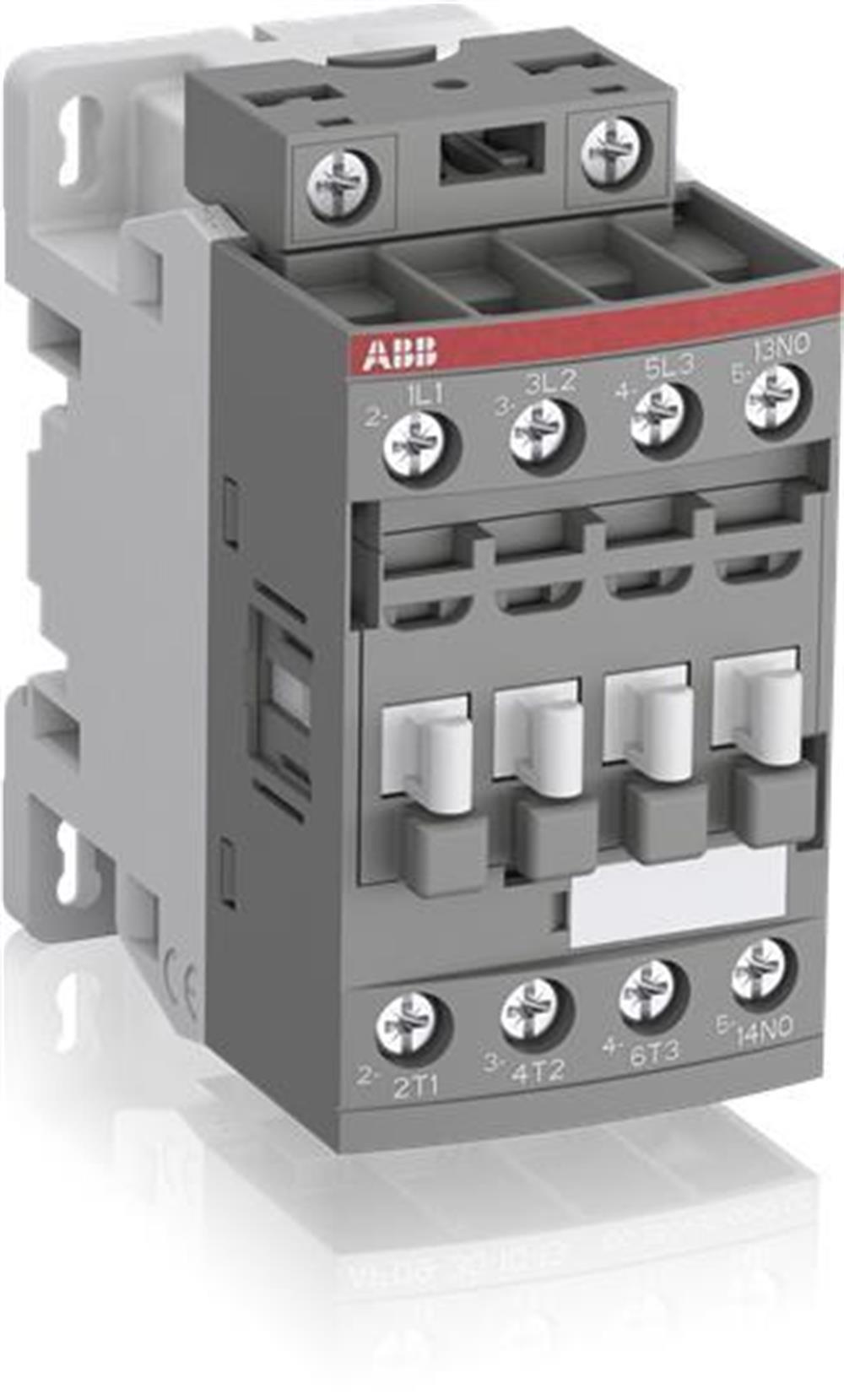

AF16 kontaktörleri, 690 V AC ve 220 V DC'ye kadar güç devrelerini kontrol etmek için kullanılır.  Esas olarak 3 fazlı motorları, endüktif olmayan veya hafif endüktif yükleri kontrol etmek için kullanılırlar.  AF ... kontaktörleri, geniş kontrol voltajı Uc min'i kabul eden bir elektronik bobin arayüz içerir.  ... Uc max.  Sadece dört bobin 24 ... 500 V 50/60 Hz veya 20 ... 500 V DC arasındaki kontrol voltajlarını kullanır.  AF kontaktörleri büyük kontrol voltaj değişimlerini yönetebilir.  Bir kontrol, farklı kontrol voltajları için kullanılabilir.  AF kontaktörleri dahili aşırı gerilim korumasına sahiptir ve ek aşırı gerilim bastırıcılar gerektirirmez.  AF ... serisi 1-yığın 3-kutuplu kontaktörler blok tipi tasarıma sahiptir.  - Ana kutuplar ve yardımcı kontak blokları: 3 ana kutup,  1 dahili yardımcı kontak, bağımsız ve yana monte eklenti yardımcı kontak blokları (IEC 60947-5-1 Ek L ile uyumlu mekanik olarak bağlı yardımcı kontaklar. IEC 60947-4-1 Ek F ile uyumlu NC ayna kontakları) - Kontrol devresi: AC veya DC ile çalışan - Aksesuarlar: çok çeşitli aksesuarlar mevcuttur.  Not: AF ..- 30 -..- 11 PLC çıkışı ile doğrudan kontrol için uygun değildir.  AF ..- 30 -..- 11 kontaktör tipi mevcuttur mevcuttur: lütfen ABB temsilcinize danışın.



Teknik UL / CSA

Genel Kullanım Değerlendirmesi UL / CSA  : (600 V AC) 30 A

Beygir Gücü Sınıfı UL / CSA:

(220 ... 240 V AC) Üç Faz 5 hp

(440 ... 480 V AC) Üç Faz 10 hp

(550 ... 600 V AC) Üç Faz 15 hp

(120 V AC) Tek Faz 1-1 / 2 hp

(200 ... 208 V AC) Üç Faz 5 hp

(240 V AC) Tek Faz 3 hp

Sıkma Torku UL / CSA:

Yardımcı Devre 11 IA

Kontrol Devresi 11 IA

Ana Devre 13 IA

Çevre

Ortam hava sıcaklığı:

Depolama için Kontaktöre Yakın -60 ... +80 ° C

Termal O / L Rölesi Olmayan Kontaktöre Yakın -40 ... +70 ° C

Termal O / L Röleli Kontaktöre Yakın -25 ... +60 ° C

İklimsel Dayanım:  IEC 60947-1 Ek Q isteğe Kategori B

İzin Ver Maksimum Çalışma İrtifası:  3000 metre

Titreşimlere Direnç acc.  IEC 60068-2-6'ya göre:  5 ... 300 Hz 4 g kapalı pozisyon / 2 g açık pozisyon

Şok Direnci acc.  IEC 60068-2-27'ye göre:

Şok Yönü: A 30 K40

Şok Yönü: B2 15 K40

Şok Yönü: C1 25 K40

Şok Yönü: C2 25 K40

Kapalı, Şok Yönü: B1 25 K40

Açık, Şok Yönü: B1 5 K40

RoHS Durumu:  2011/65 / AB AB Direktifi şart

Teknik

Ana Kontak Sayısı NO:  3

Ana Kontak Sayısı NC:  0

Yardımcı Kontak Sayısı NO:  1

Yardımcı Yardımcı Kişi Sayısı NC:  0

Standartlar:  IEC 60947-1 / 60947-4-1 ve EN 60947-1 / 60947-4-1, UL 508, CSA C22.2 N ° 14

Nominal Çalışma Gerilimi:

Ana Devre 690 V

Yardımcı Devre 690 V

Nominal Frekans (f):

Yardımcı Devre 50/60 Hz

Ana Devre 50/60 Hz

Geleneksel Serbest Hava Termal Akımı (Ith):

acc.  IEC 60947-5-1'e göre, q = 40 ° C 16 A

acc.  IEC 60947-4-1'e göre, Açık Kontaktörler q = 40 ° C 35 A

Nominal Çalışma Akımı AC-1 (I e):

(690 V) 40 ° C 30 A

(690 V) 60 ° C 30 A

(690 V) 70 ° C 26 A

Nominal Çalışma Akımı AC-3 (I e):

(220/230/240 V) 60 ° C 18 A

(380/400 V) 60 ° C 18 A

(415 V) 60 ° C 18 A

(440 V) 60 ° C 18 A

(500 V) 60 ° C 15 A

(690 V) 60 ° C 10,5 A

Nominal Çalışma Gücü AC-3 (Pe):

(220/230/240 V) 4 kW

(380/400 V) 7,5 kW

(415 V) 9 kW

(440 V) 9 kW

(500 V) 9 kW

(690 V) 9 kW

(400 V) 7,5 kW

Nominal Çalışma Akımı AC-15 (I e):

(220/240 V) 4 A

(24/127 V) 6 A

(500 V) 2 A

(690 V) 2 A

(400/440 V) 3 A

Anma Kısa Süreli Dayanım Akımı (I cw):

40 ° C Ortam Sıcaklığı, Serbest Havada, Soğuk Durumda 10 sn 150 A

40 ° C Ortam Sıcaklığı, Serbest Havada, Soğuk Durumda 15 dakika 35 A

, 40 ° C Ortam Sıcaklığı, Serbest Havada, a Soğuk Durum 1 dakika 60 A

-de 40 ° C Ortam Sıcaklığı, Serbest Havada, Soğuk Durumda 1 s 300 A

-de 40 ° C Ortam Sıcaklığı, Serbest Havada, Soğuk Durumda 30 s 80 A

için 0,1 s 140 A

1 s 100 A için

Maksimum Kopma Kapasitesi:

cos phi = 0.45 (cos phi = Ie> 100 A için 0.35) 440 V 250 A'da

cos phi = 0.45 (cos phi = Ie> 100 A için 0.35) 690 V 106 A'da

Maksimum Elektrik Anahtarlama Frekansı:

AC-1 saatte 600 devir

AC-2 / AC-4 saatte 300 devir

AC-3 Saatte 1200 devir

AC-15 Saatte 1200 devir

DC-13 900 devir / saat

Nominal Çalışma Akımı DC-13 (I e):

(125 V) 0,55 A / 69 W

(24 V) 6 A / 144 W

(250 V) 0,27 A / 68 W

(48 V) 2,8 A / 134 W

(72 V) 1 A / 72 W

(110 V) 0,55 A / 60 W

(220 V) 0,27 A / 60 W

(400 V) 0,15 A / 60 W

(500 V) 0,13 A / 65 W

(600 V) 0,1 A / 60 W

Nominal İzolasyon Gerilimi (U i):

acc.  UL / CSA 600 V

acc'ye göre IEC 60947-4-1 ve VDE 0110'a (Gr. C) 690 V

Nominal Darbe Dayanım Gerilimi (U imp):  6 kV

Maksimum Mekanik Anahtarlama Frekansı: Saatte  3600 döngü

Nominal Kontrol Devresi Gerilimi (U c):

50 Hz 24 ... 60 V

50 Hz / 60 Hz 24 ... 60 V

60 Hz 24 ... 60 V

DC Çalışma 20 ... 60 V

İşletmek Zaman:

Bobin Enerjisi ve NC Kontak Kapatma Arasında 13 ... 98 ms

Bobin Enerjisi ve YOK Kontak Açma Arası 11 ... 95 ms Bobin Enerjisi ve YOK Kontak Açma

Arası 38 ... 90 ms Bobin Enerjisi ve NO Kontak Kapatma Arasında 40 ... 95 ms

Bağlantı Kapasitesi Ana Devresi:

Sert 1/2 x 1 ... 6 m²

Yüksüklü Esnek 1 / 2x 0,75 ... 6 m²

Yalıtımlı Yüksüklü Esnek 1x 0,75 ... 4 m²

Yalıtımlı Yüksüklü Esnek 2x 0,75 ... 2,5 m²

Bağlantı Kapasitesi Yardımcı Devresi:

Yüksüklü Esnek 1 / 2x 0,75 ... 2,5

Yalıtımlı Yüksüklü Esnek 2x 0,75 ... 1,5

Yalıtımlı Yüksüklü Esnek 1x 0,75 ... 2,5

Sert 1/2 x 1 ... 2,5 m²

Bağlantı Kapasitesi Kontrol Devresi:

Yüksüklü Esnek 1 / 2x 0,75 ... 2,5 m²

Yalıtımlı Yüksüklü Esnek 1x 0,75 ... 2,5 m²

Yalıtımlı Yüksüklü Esnek 2x 0,75 ... 1,5 m²

Sert 1/2 x 1 ... 2,5 m²

Tel Sıyırma Uzunluğu:

Yardımcı Devre 10 mm

Kontrol Devresi 10 mm

Ana Devre 10 mm

Koruma derecesi:

acc.  IEC 60529, IEC 60947-1, EN 60529 Yardımcı Terminaller IP20

acc.  IEC 60529, IEC 60947-1, EN 60529 Bobin Terminalleri IP20

acc.  IEC 60529, IEC 60947-1, EN 60529 Ana Terminaller IP20'ye

Terminal Türü:  Vidalı Klemensler

Boyutlar

Ürün Net Genişliği:  45 mm

Ürün Net Derinliği / Uzunluğu:  77 mm

Ürün Net Yüksekliği:  86 mm

Ürün Net Ağırlığı:  0.27 kg



Talimatlar ve Kılavuzlar:

1SBC101027M6801
