AÇIKLAMA:

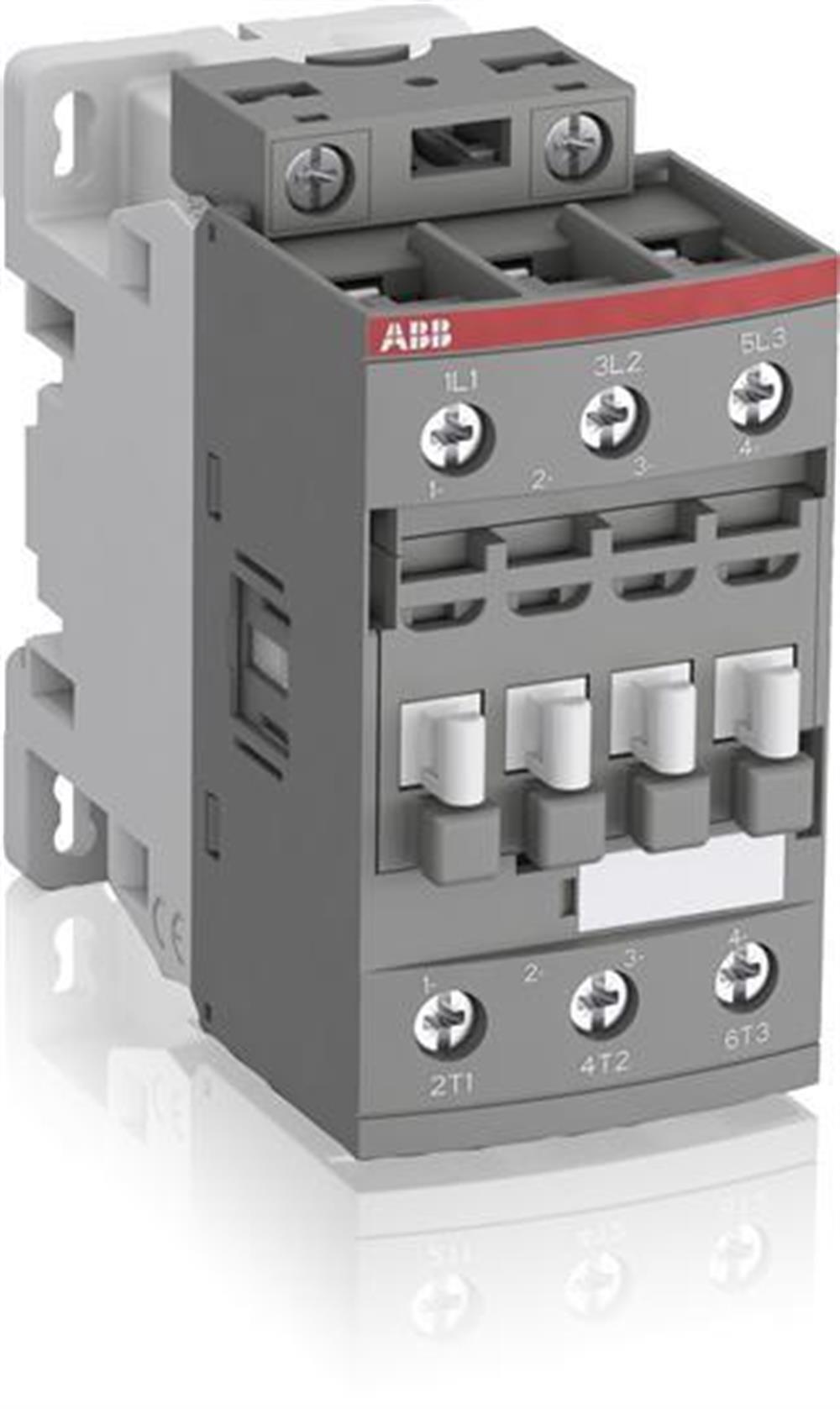

 -AF30 kontaktörleri, 690 V AC ve 220 V DC'ye kadar güç devrelerini kontrol etmek için kullanılır.

-Esas olarak 3 fazlı motorları, endüktif olmayan veya hafif endüktif yükleri kontrol etmek için kullanılırlar.

-AF ... kontaktörleri, geniş kontrol voltajı Uc min'i kabul eden bir elektronik bobin arayüzü içerir. ... Uc max. Sadece dört bobin 24 ... 500 V 50/60 Hz veya 20 ... 500 V DC arasındaki kontrol voltajlarını kapsar.

-AF kontaktörleri büyük kontrol voltaj değişimlerini yönetebilir.

-Bir bobin, herhangi bir bobin değişikliği olmadan dünya çapında kullanılan farklı kontrol voltajları için kullanılabilir.

-AF kontaktörleri dahili aşırı gerilim korumasına sahiptir ve ek aşırı gerilim bastırıcılar gerektirmez. AF ... serisi 1-yığın 3-kutuplu kontaktörler blok tipi tasarıma sahiptir.

-Ana kutuplar ve yardımcı kontak blokları: 3 ana kutup, öne ve yana monte eklenti yardımcı kontak blokları (IEC 60947-5-1 Ek L ile uyumlu mekanik olarak bağlı yardımcı kontaklar.

-IEC 60947-4-1 Ek F ile uyumlu NC ayna kontakları)

-Kontrol devresi: AC veya DC ile çalışan - Aksesuarlar: çok çeşitli aksesuarlar mevcuttur.

-Not: AF ..- 30 -..- 11 PLC çıkışı ile doğrudan kontrol için uygun değildir.

-AF ..- 30 -..- 11 kontaktör tipi bazı ülkelerde mevcuttur.



Teknik:

Genel Kullanım Değerlendirmesi UL / CSA: (600 V AC) 50 A

Beygir Gücü Sınıfı UL / CSA:

(220 ... 240 V AC) Üç Faz 10 hp

(440 ... 480 V AC) Üç Faz 20 hp

(550 ... 600 V AC) Üç Faz 25 hp

(120 V AC) Tek Faz 2 hp

(200 ... 208 V AC) Üç Faz 10 hp

(240 V AC) Tek Faz 5 hp

Sıkma Torku UL / CSA:

Kontrol Devresi 11 IA

Ana Devre 22 IA



Çevre:

Ortam hava sıcaklığı:

Depolama için Kontaktöre Yakın -60 ... +80 ° C

Termal O / L Rölesi Olmayan Kontaktöre Yakın -40 ... +70 ° C

Termal O / L Röleli Kontaktöre Yakın -25 ... +60 ° C

İklimsel Dayanım: IEC 60947-1 Ek Q uyarınca Kategori B

İzin Verilen Maksimum Çalışma İrtifası: 3000 metre

Titreşimlere Direnç acc. IEC 60068-2-6'ya göre: 5 ... 300 Hz 4 g kapalı pozisyon / 2 g açık pozisyon

Şok Direnci acc. IEC 60068-2-27'ye göre:

Şok Yönü:A 30 K40

Şok Yönü: B2 15 K40

Şok Yönü: C1 25 K40

Şok Yönü: C2 25 K40

Kapalı, Şok Yönü: B1 25 K40

Açık, Şok Yönü: B1 5 K40



Ana Kontak Sayısı NO: 3

Ana Kontak Sayısı NC: 0

Yardımcı Kontak Sayısı NO: 0

Yardımcı Yardımcı Kişi Sayısı NC: 0

Standartlar: IEC 60947-1 / 60947-4-1 ve EN 60947-1 / 60947-4-1, UL 508, CSA C22.2 N ° 14

Nominal Çalışma Gerilimi: Ana Devre 690 V

Nominal Frekans (f): Ana Devre 50/60 Hz

Geleneksel Serbest Hava Termal Akımı ( Ith ): acc. IEC 60947-4-1'e göre, Açık Kontaktörler q = 40 ° C 50 A

Nominal Çalışma Akımı AC-1 (I e ):

(690 V) 40 ° C 50 A

(690 V) 60 ° C 42 A

(690 V) 70 ° C 37 A

Nominal Çalışma Akımı AC-3 (I e ):

(220/230/240 V) 60 ° C 33 A

(380/400 V) 60 ° C 32 A

(415 V) 60 ° C 32 A

(440 V) 60 ° C 32 A

(500 V) 60 ° C 28 A

(690 V) 60 ° C 21 A

Nominal Çalışma Gücü AC-3 (P e ):

(220/230/240 V) 9 kW

(380/400 V) 15 kW

(415 V) 15 kW

(440 V) 18,5 kW

(500 V) 18,5 kW

(690 V) 18,5 kW

(400 V) 15 kW

Anma Kısa Süreli Dayanım Akımı (I cw ):

40 ° C Ortam Sıcaklığı, Serbest Havada, Soğuk Durumda 10 s 350 A

40 ° C Ortam Sıcaklığı, Serbest Havada, Soğuk Durumda 15 dakika 50 A'da

40 ° C Ortam Sıcaklığı, Serbest Havada, a Soğuk Durum 1 dakika 150 A

-de 40 ° C Ortam Sıcaklığı, Serbest Havada, Soğuk Durumda 1 s 700 A -de

40 ° C Ortam Sıcaklığı, Serbest Havada, Soğuk Durumda 30 s 225 A

1 s-boş - A

Maksimum Kopma Kapasitesi:

cos phi = 0.45 (cos phi = Ie> 100 A için 0.35) 440 V 500 A'da

cos phi = 0.45 (cos phi = Ie> 100 A için 0.35) 690 V 200 A'da

Maksimum Elektrik Anahtarlama Frekansı:

AC-1600 saatte 600 döngü

AC-2 / AC-4 saatte 150 döngü

AC-3 saatte 1200 döngü

Nominal İzolasyon Gerilimi (U i ):

acc. UL / CSA 600 V

acc'ye göre IEC 60947-4-1 ve VDE 0110'a (Gr. C) 690 V

Nominal Darbe Dayanım Gerilimi (U imp ): 6 kV

Maksimum Mekanik Anahtarlama Frekansı: Saatte 3600 döngü

Anma Kontrol Devresi Gerilimi (U c ):

50 Hz 24 ... 60 V

50 Hz / 60 Hz 24 ... 60 V

60 Hz 24 ... 60 V

DC Çalışma 20 ... 60 V

İşletmek Zaman:

Bobin Enerjisi ve NC Kontak Kapatma

Arasında 13 ... 98 ms

Bobin Enerjisi ve NO Kontak Açma Arası 11 ... 95 ms Bobin Enerjisi ve NC Kontak Açma

Arası 38 ... 90 ms Bobin Enerjisi ve NO Kontak Kapatma Arasında 40 ... 95 ms

Bağlantı Kapasitesi Ana Devresi:

Sert 1 / 2x 2,5 ... 10 m²

Yüksüklü Esnek 1 / 2x 1,5 ... 10 m²

Yalıtımlı Yüksüklü Esnek 1x 1,5 ... 10 m²

Yalıtımlı Yüksüklü Esnek 2x 1,5 ... 4 m²

Bağlantı Kapasitesi Kontrol Devresi:

Yüksüklü Esnek 1 / 2x 0,75 ... 2,5 m²

Yalıtımlı Yüksüklü Esnek 1x 0,75 ... 2,5 m²

Yalıtımlı Yüksüklü Esnek 2x 0,75 ... 1,5 m²

Sert 1 / 2x 1 ... 2,5 m²

Tel Sıyırma Uzunluğu:

Kontrol Devresi 10 mm

Ana Devre 14 mm

Koruma derecesi:

acc. IEC 60529, IEC 60947-1, EN 60529 Bobin Terminalleri IP20

acc. IEC 60529, IEC 60947-1, EN 60529 Ana Terminaller IP20'ye

Terminal Türü: Vidalı Klemensler

Boyutlar:

Ürün Net Genişliği: 45 mm

Ürün Net Derinliği / Uzunluğu: 86 mm

Ürün Net Yüksekliği: 86 mm

Ürün Net Ağırlığı: 0,31 kg

Talimatlar ve Kılavuzlar: 1SBC101027M6801
