AÇIKLAMA:

Yardımcı kontak blokları, standart endüstriyel ortamlar için yardımcı devrelerin ve kontrol devrelerinin çalışması için kullanılır.

Önden montaj için yardımcı kontak bloğu tipleri:

• CA4 1 veya 4 kutuplu blok, anlık NO, NC kontaklı

• CC4 1 kutuplu blok, NO kontaklı veya NC gecikmeli kontaklı

• CAT4 2 kutuplu blok, anlık NO + ile Ön yüzünde NC kontakları ve A1 / A2 bobin terminal bağlantısı.

Standart gereksinimlere uygunluk için kontaktöre veya kontaktör röle tipine göre 4 kutuplu yardımcı kontak blokları CA4 - .. E, CA4 - .. M, CA4 - .. U veya CA4 - .. N tipini seçin (bkz. " Terminal işaretleme ve konumlandırma ").

Yan montaj için yardımcı kontak bloğu türleri:

• Ani NO + NC kontaklı CAL4 2 kutuplu blok.

Kontaktörlerin sağ ve / veya sol tarafına kırpmak için. Yardımcı kontak blokları açık teslim edilen, kazara doğrudan temasa karşı korumalı ve ilgili fonksiyon işaretini taşıyan vidalı bağlantı terminalleri ile donatılmıştır.



Boyutlar

Ürün Net Genişliği: 9.9 mm (milimetre)

Ürün Net Yüksekliği: 43 mm

Ürün Net Derinliği / Uzunluğu: 39.5 mm (milimetre)

Ürün Net Ağırlığı: 0,014 kg

Ek bilgi

Bağlantı Kapasitesi Yardımcı Devresi: Y

üksüklü Esnek 1 / 2x 0,75 ... 2,5

Yalıtımlı Yüksüklü Esnek 2x 0,75 ... 1,5

Yalıtımlı Yüksüklü Esnek 1x 0,75 ... 2,5

Sert 1 / 2x 1 ... 2,5 m²

Geleneksel Serbest Hava Termal Akımı ( Ith ): acc. IEC 60947-5-1'e göre, q = 40 ° C 16 A

Maksimum Elektrik Anahtarlama Frekansı:

AC-15 saatte 1200 döngü

DC-13 saatte 900 döngü

Maksimum Mekanik Anahtarlama Frekansı: Saatte 3600 döngü

Orta Açıklama: CA4- .. Yardımcı Kontak Bloğu, standart endüstriyel ortamlar için ayrı bir yardımcı bloktur.  Bu ürün biri monte edilmiş anında yardımcı kontak bloğudur.  CA4, 1 veya 4 kutuplu olarak mevcuttur (örn: CA4-31E, 3 NO ve 1 NC'ye içerir).  IP20 vidalı bağlantı terminalleri ile ilgili.

-M, -N, -E ve -U sürümleri, kontaktördeki veya monte edilmiş kontaktör rölesinin mevcut mevcut eşleşecek farklı işaretler sunar (bkz. Katalogdaki "Terminal işaretleme ve konumlandırma" detayları).

Atlı Yardımcı Kontaklar  : 1 HAYIR, 0 NC

Montaj tipi:   Önden montaj

Yardımcı Yardımcı Kişi Sayısı NC  : 0

Yardımcı Kontak Sayısı NO:   1

Birden Çok Sipariş:   1 parça

Ürün Ana Tipi:   Blok Kontaktör Aksesuarları

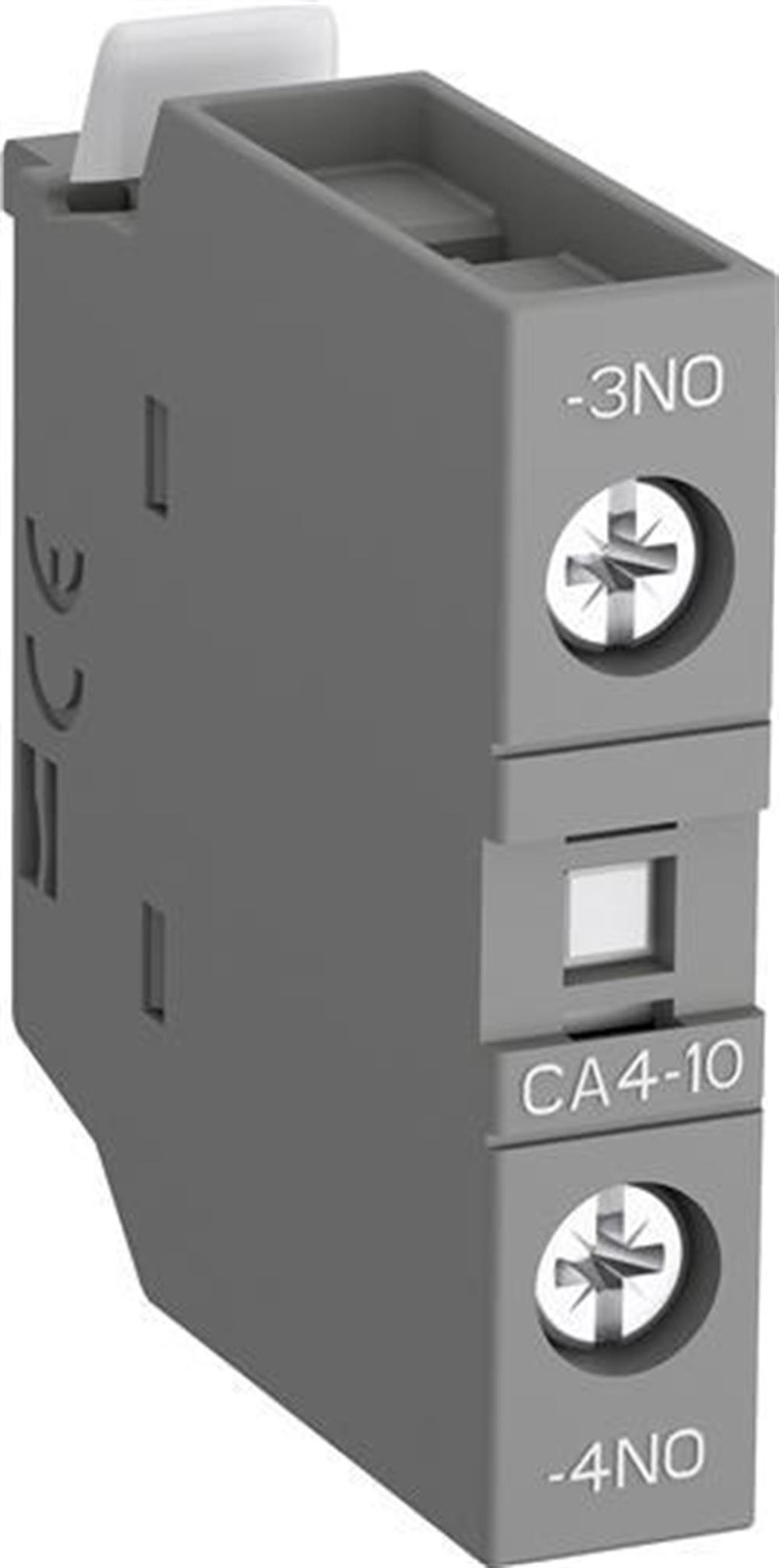

Ürün adı:   Yardımcı Kontak Bloğu

Nominal Frekans (f):   Yardımcı Devre 50/60 Hz

Nominal Darbe Dayanım Gerilimi (U imp):   6 kV

Nominal İzolasyon Gerilimi (U i):

acc.  UL / CSA 600 V

acc'ye göre IEC 60947-5-1 ve VDE 0110'a (Gr. C) 690 V

Nominal Çalışma Akımı AC-15 (I e):

(220/240 V) 4 A

(24/127 V) 6 A

(500 V) 2 A

(690 V) 2 A

(400/440 V) 3 A

Nominal Çalışma Akımı DC-13 (I e):

(125 V) 0,55 A / 69 W

(24 V) 6 A / 144 W

(250 V) 0,27 A / 68 W

(48 V) 2,8 A / 134 W

(72 V) 1 A / 72 W

(110 V) 0,55 A / 60 W

(220 V) 0,27 A / 60 W

(400 V) 0,15 A / 60 W

(500 V) 0,13 A / 65 W

(600 V) 0,1 A / 60 W

Nominal Çalışma Gerilimi:   Yardımcı Devre 24 ... 690 V

Anma Kısa Süreli Dayanım Akımı:   0.1 s 140 A için 1 s 100 A için

RoHS Tarihi:   20171115

İçin uygun:

AF09

AF12

AF16

AF26

AF30

AF38

AF40

AF52

AF65

AF80

AF96

NF

Terminal Türü:   Vidalı Klemensler

Sıkma Torku:   Yardımcı Devre 1.2 N · m

Tel Sıyırma Uzunluğu:   Yardımcı Devre 10 mm



Talimatlar ve Kılavuzlar: 1SBC101041M6801
