AÇIKLAMA:

Genel bilgi

Bazı  Ürün Tipi:  CT-ERS.22S

Ürün kimliği:  1SVR730100R3300

EAN:  4016779851466

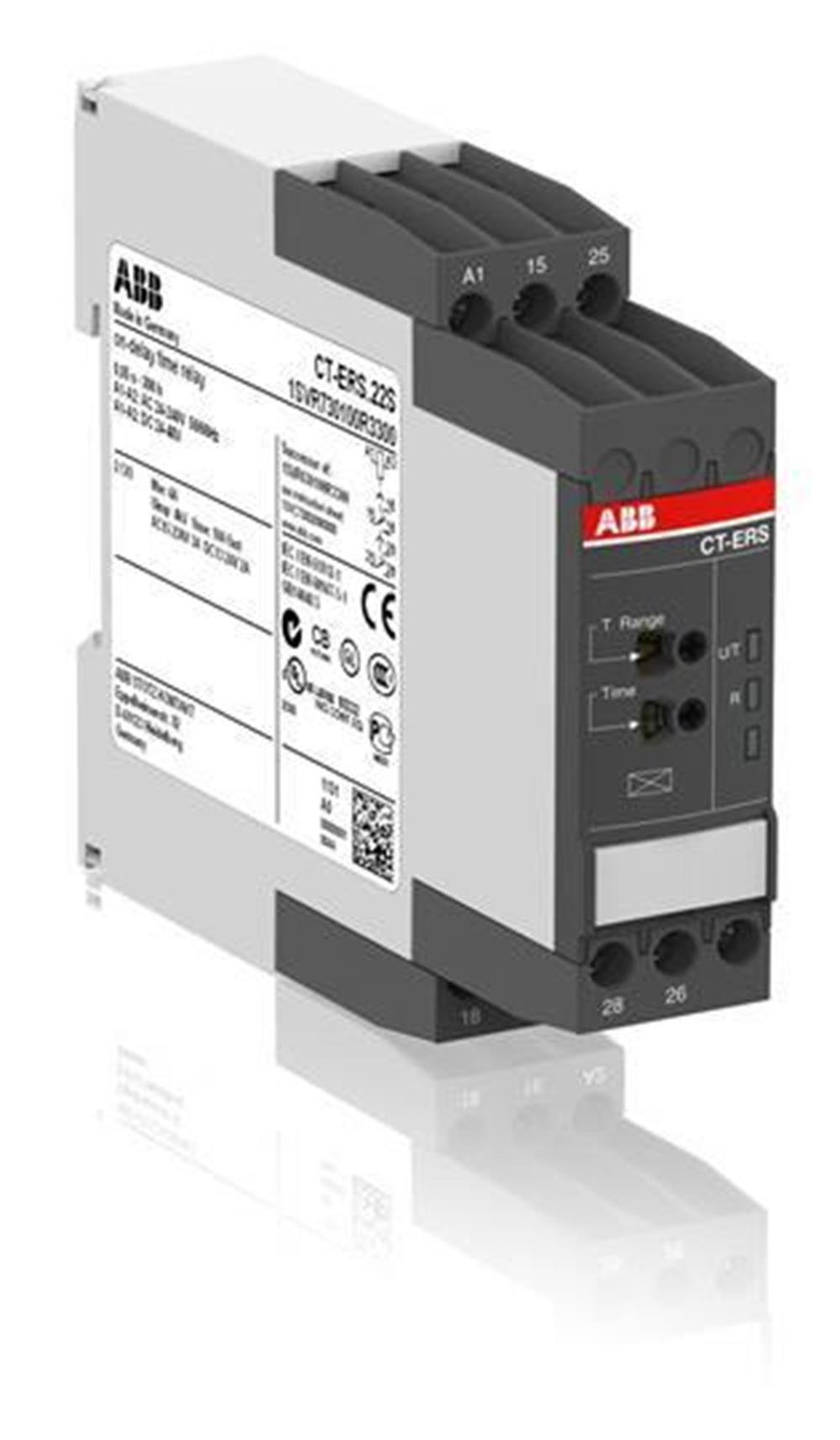

Katalog Tanımı:  CT-ERS.22S Zaman rölesi, ON-delay 2c / o, 24-48VDC, 24-240VAC

Uzun Açıklama:  CT-ERS.22S, CT-S zamanlayıcı aralığından tek işlev bir elektronik zaman rölesidir.  0,05 sn ile 300 saat arasında 10 zaman aralığında bir ON gecikme (marka gecikme) işlevini sağlar.  Bu zaman rölesi 24 - 48 V DC / 24 - 240 V AC nominal kontrol besleme gerilimi ile çalışır ve 250 V / 4 A değerinde kontaklarla 2 c / o (SPDT) çıkışa sahiptir.  aksesuar olarak yetkisiz olarak yapılabilir.  Cihaz, çift odacıklı kafes bağlantı terminalleri ile vidalı bağlantı teknolojisi sunar.





Boyutlar

Ürün Net Genişliği  : 22,5 mm (milimetre)

Ürün Net Yüksekliği  : 85.6 mm (milimetre)

Ürün Net Derinliği / Uzunluğu:  103,7 mm

Ürün Net Ağırlığı  : 0.121 kilo

Teknik

Zaman Rölesi Tipi:  Gecikme

Zaman aralığı:  0.05 saniye ... 300 saat

Nominal Kontrol Besleme Gerilimi (U s):

24 ... 240 V AC

24 ... 48 V DC

Nominal Frekans (f):

50 Hz

60 Hz

DC

Çıktı:  2 c / o (SPDT) kontak

Terminal Türü  : Vidalı Klemensler

Nominal Çalışma Akımı AC-12 (I e):  (230 V) 4 A

Nominal Çalışma Akımı AC-15 (I e):  (230 V) 3 A

Nominal Çalışma Akımı DC-12 (I e):  (24 V) 4 A

Nominal Çalışma Akımı DC-13 (I e):  (24 V) 2 A

Minimum Anahtarlama Kapasitesi:

12 V

10 mA

Nominal Darbe Dayanım Gerilimi (U imp):

Giriş Devresi 4 kV

Çıkış Devresi 1 / Çıkış Devresi 2 4 kV

Nominal İzolasyon Gerilimi (U i):

Giriş Devresi / Çıkış Devresi 500 V

Çıkış Devresi 1 / Çıkış Devresi 2.300 V

Koruma derecesi:

Muhafaza IP50

Terminalleri IP20

Aşırı Gerilim Kategorisi:  III

Kirlilik derecesi  : 3

Kısa Devre Koruyucu Cihazlar:

Çıkış Devresi NC - F Tipi Sigortalar 6 A

Çıkış Devresi NO - F Tipi Sigortalar 10 A

Elektriksel Dayanıklılık:  AC-12 100000 döngüsü

Mekanik Dayanıklılık:  30000000 döngü

Bağlantı Kapasitesi:

Yüksük ile Esnek 1x 0,5 ... 2,5 mm²

Yüksük ile Esnek 2x 0,5 ... 1,5 mm²

Yalıtımlı Yüksük ile Esnek 1x 0.5 ... 2.5 mm²

Yalıtımlı Yüksük ile Esnek 2x 0,5 ... 1,5 mm²

Esnek 1x 0,5 ... 2,5 mm²

Esnek 2x 0,5 ... 1,5 mm²

Sert 1x 0,5 ... 4 mm²

Sert 2x 0,5 ... 2,5 mm²

Sıkma Torku:  0,6 ... 0,8 N · m

Tel Sıyırma Uzunluğu:  8 mm

Montaj konumu  : Hiç

DIN Rayına montajı:

TH35-15 (35 x 15 mm Montaj Rayı) acc.  IEC 60715

TH35-7.5'e (35 x 7.5 mm Montaj Rayı) acc.  IEC 60715'e göre

Standartlar:

CAN / CSA C22.2 No.14

EN 50581

IEC / EN 61812-1

UL 508

Çevre

Ortam hava sıcaklığı:

Çalışma -25 ... +60 ° C

Depolama -40 ... +85 ° C

RoHS Durumu:  2011/65 / AB AB Direktifi şart

Teknik UL / CSA

Maksimum Çalışma Gerilimi UL / CSA:  Çıkış Devresi 300 V AC

İletişim Derecesi UL / CSA:  B300

Bağlantı Kapasitesi UL / CSA:

Esnek 1x 18-14 AWG

Esnek 2x 18-16 AWG

Sert 1x 20-12 AWG

Sert 2x 20-14 AWG

Sıkma Torku UL / CSA:   7.08 inç · lb

Veri Sayfası, Teknik Bilgiler: 2CDC111119D0201

Talimatlar ve Kılavuzlar: 1SVC730020M0000
