AÇIKLAMA:

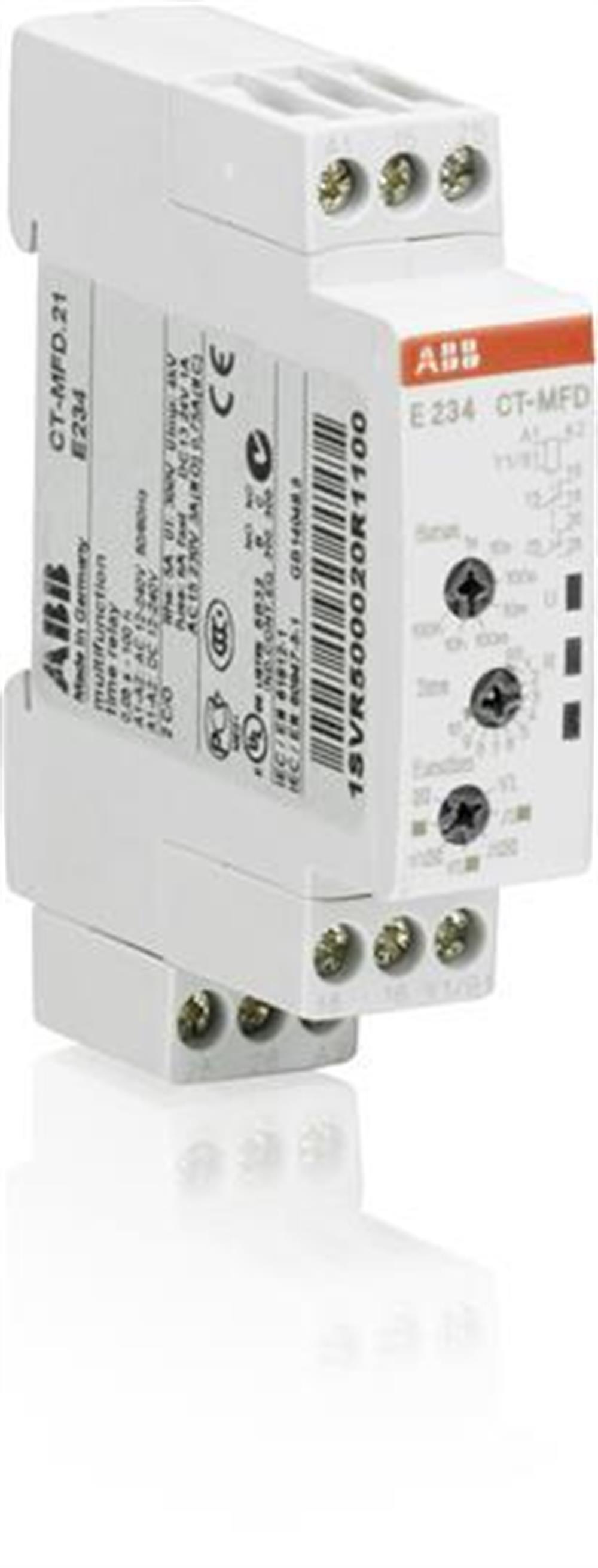

CT-MFD.21, CT-D zamanlayıcı aralığından çok işlevli bir elektronik zaman rölesidir.  0.05 s ila 100 s arasında 7 zaman aralığı ile 7 zamanlama işlevi içerir.  Bu zaman rölesi nominal kontrol besleme voltajı 12 - 240 V AC / DC ile çalışır ve 250 V / 4 A değerinde kontaklarla 2 c / o (SPDT) çıkışa sahiptir.  Bir kontrol girişi voltajla ilgili (olmayan yüzer) tetikleme.



Boyutlar

Ürün Net Genişliği:  17,5 mm (milimetre)

Ürün Net Yüksekliği:  80 mm

Ürün Net Derinliği / Uzunluğu:  63 mm

Ürün Net Ağırlığı:  0,066 kg

Teknik

Zaman Rölesi Tipi:

AÇIK Gecikme

KAPALI Gecikmeli

Dürtü AÇIK

Darbe KAPALI

Flaşör AÇIK

Flaşörle Başlatma KAPALI

Darbeli Eski ile Başlatma

Zaman aralığı: 0.05 saniye ... 100 saat

Nominal Kontrol Besleme Gerilimi (U s   ): 12 ... 240 V AC / DC

Çıktı:  2 c / o (SPDT) kontak

Terminal Türü:  Vidalı Klemensler

Nominal Çalışma Akımı AC-12 (I e):  (230 V) 5 A

Nominal Çalışma Akımı AC-15 (I e):  (230 V) 3 A

Nominal Çalışma Akımı DC-12 (I e):  (24 V) 5 A

Nominal Çalışma Akımı DC-13 (I e   ): (24 V) 1 A

Koruma derecesi:

Muhafaza IP50

Terminalleri IP20

Aşırı Gerilim Kategorisi:  III

Kirlilik derecesi  : 3

Kısa Devre Koruyucu Cihazlar  :

 Çıkış Devresi NC - F Tipi Sigortalar 6 A

Çıkış Devresi NO - F Tipi Sigortalar 6 A

Bağlantı Kapasitesi:

Esnek 1x 0,5 ... 2,5 mm²

Esnek 2x 0,5 ... 1,5 mm²

Sert 1x 0,5 ... 4 mm²

Sert 2x 0,5 ... 1,5 mm²

Sıkma Torku:   0,5 ... 0,8 N · m

Tel Sıyırma Uzunluğu:  7 mm

Montaj konumu:  Hiç

DIN Rayına montajı:

TH35-15 (35 x 15 mm Montaj Rayı) acc.  IEC 60715

TH35-7.5'e (35 x 7.5 mm Montaj Rayı) acc.  IEC 60715'e göre

Standartlar:

CAN / CSA C22.2 No.14

EN 50581

IEC / EN 61812-1

UL 508

Çevre

Ortam hava sıcaklığı:

Çalışma -20 ... +60 ° C

Depolama -40 ... +85 ° C

RoHS Durumu:   2011/65 / AB AB Direktifi uyarınca



Veri Sayfası, Teknik Bilgiler: 2CDC111153D0201

Talimatlar ve Kılavuzlar: 1SVC500010M1000
