AÇIKLAMA:

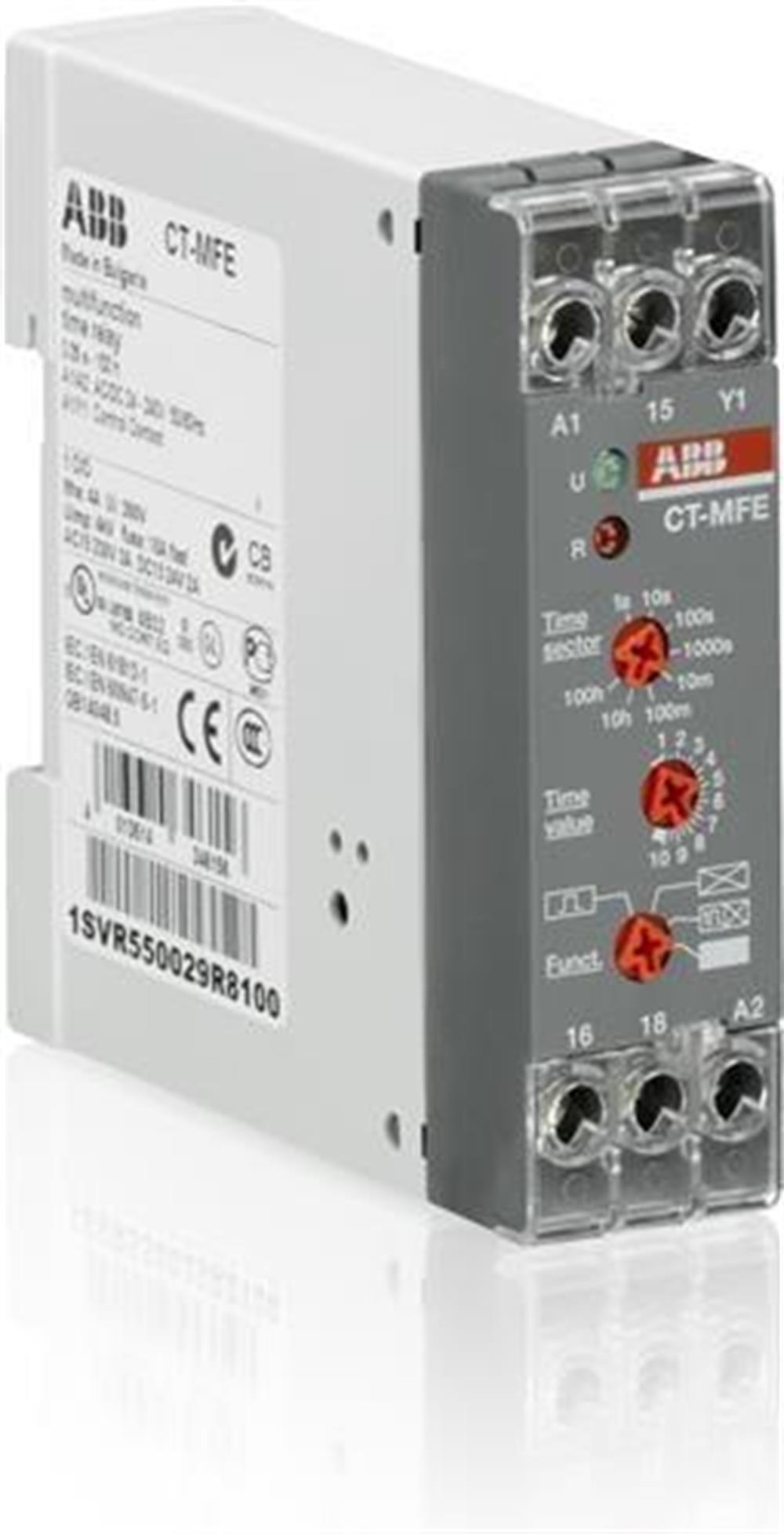

CT-MFE, CT-E zamanlayıcı aralığından çok işlevli bir elektronik zaman rölesidir.  0.05 saniyeden 100 saate kadar 8 zaman aralığı ile 6 zamanlama işlevi içerir.  Bu zaman rölesi 24 - 240 V AC / DC nominal kontrol besleme gerilimi ile çalışır ve 250 V / 4 A değerinde 1 c / o (SPDT) çıkışa sahiptir.  Bir kontrol girişi voltajla ilgili (değişken olmayan) ile çalışır tetikleme.



Boyutlar

Ürün Net Genişliği  : 22,5 mm (milimetre)

Ürün Net Yüksekliği:  Genişlik 78 mm

Ürün Net Derinliği / Uzunluğu:  78.5 mm (milimetre)

Ürün Net Ağırlığı:  0,07 kg

Teknik

Zaman Rölesi Tipi:

AÇIK Gecikme

KAPALI Gecikmeli

Dürtü AÇIK

Flaşör AÇIK

Flaşörle Başlatma KAPALI

Darbeli Eski ile Başlatma

Zaman aralığı:  0.05 saniye ... 100 saat

Nominal Kontrol Besleme Gerilimi (U s):  24 ... 240 V AC / DC

Çıktı:  1 c / o (SPDT) kontağı

Terminal Türü:  Vidalı Klemensler

Nominal Çalışma Akımı AC-12 (I e):  (230 V) 4 A

Nominal Çalışma Akımı AC-15 (I e):  (230 V) 3 A

Nominal Çalışma Akımı DC-12 (I e):  (24 V) 4 A

Nominal Çalışma Akımı DC-13 (I e):  (24 V) 2 A

Montaj konumu:  Hiç

DIN Rayına montajı:

TH35-7.5 (35 x 7.5 mm Montaj Rayı) acc.  IEC 60715

TH35-15'e (35 x 15 mm Montaj Rayı) acc.  IEC 60715'e göre

Standartlar:

CAN / CSA C22.2 No.14

EN 50581

IEC / EN 61812-1

UL 508

Çevre

RoHS Durumu:   2011/65 / AB AB Direktifi şart

Veri Sayfası, Teknik Bilgiler: 2CDC111145D0201

Talimatlar ve Kılavuzlar: 1SVC557021M1000
