GENEL BİLGİ

Genişletilmiş Ürün Tipi:EF19-18.9

Ürün kimliği:1SAX121001R1105

EAN:4013614404023

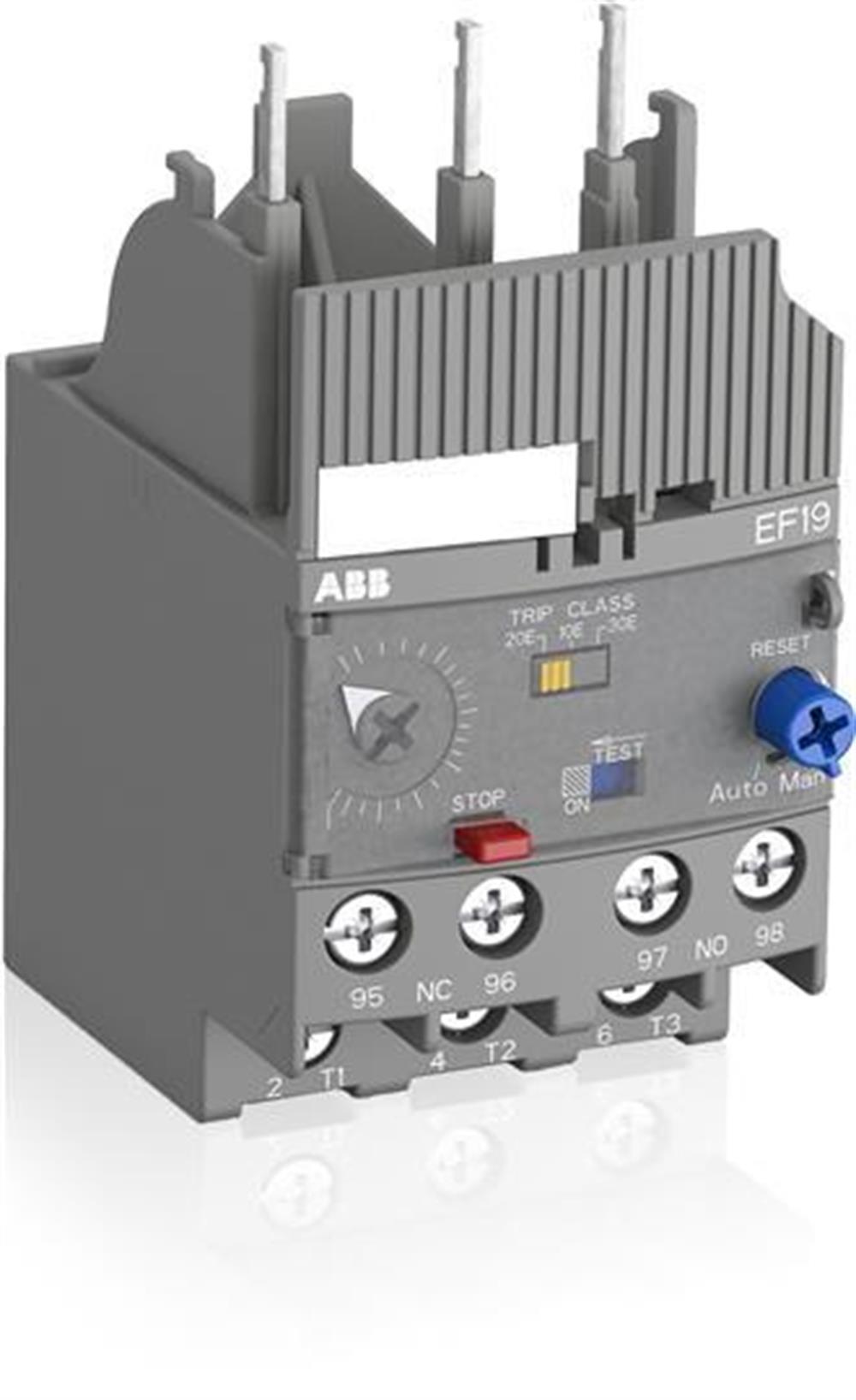

Katalog Açıklaması:EF19-18.9 Elektronik Aşırı Yük Rölesi

Uzun Açıklama:EF19-0.32, kendinden beslemeli bir elektronik aşırı yük rölesidir, bu da ekstra harici beslemeye gerek olmadığı anlamına gelir. Aşırı yük veya faz arızası durumunda motorlar için güvenilir ve hızlı koruma sağlar. Termik aşırı yük rölesi gibi kullanımı kolay ve standart motor uygulamalarıyla uyumlu olan elektronik aşırı yük rölesi, her şeyden önce geniş ayar aralığı, yüksek doğruluğu, yüksek çalışma sıcaklığı aralığı ve bir açma sınıfı (10E, 20E, 30E). Diğer özellikler sıcaklık kompanzasyonu, açma kontağı (NC), sinyal kontağı (NO), otomatik veya manuel sıfırlama seçilebilir, açtırmasız mekanizma, DURDUR ve Test işlevi ve bir açma göstergesidir. Aşırı yük röleleri doğrudan kontaktörlere bağlanır. Aksesuar olarak tekli montaj kitleri mevcuttur. EF19 ve EF45, ATEX ve IECEx sertifikasına sahiptir 1)



1) ATEX, 2014'ün 42. haftasından itibaren üretilen ürünler için geçerlidir.

IECEx, 2017'nin 15. haftasından itibaren üretilen ürünler için geçerlidir.



Sipariş verme

Minimum sipariş miktarı:1 parça

Gümrük Tarife numarası:85364900

Popüler indirmeler

Veri Sayfası, Teknik Bilgiler:2CDC107025D0201

Talimatlar ve Kılavuzlar:2CDC107023M6803

Talimatlar ve Kılavuzlar (Bölüm 2):2CDC107043M6801

Zaman-Akım Karakteristik Eğrisi:1SAX100509F0001; 1SAX100510F0001

Boyut Şeması:1SAX100403F0001

Boyutlar

Ürün Net Genişliği:44,4 mm

Ürün Net Yüksekliği:85 mm

Ürün Net Derinliği / Uzunluğu:59,3 mm

Ürün Net Ağırlığı:0.158 kg

Teknik

Ayar Aralığı:5,7 ... 18,9 A

Anma Çalışma Gerilimi:

Yardımcı Devre 600 V AC / DC

Ana Devre 690 V AC

Anma Çalışma Akımı (I e ):18.9 A

Anma Çalışma Akımı AC-3 (I e ):18.9 A

Anma Frekansı (f):

Yardımcı Devre 50 Hz

Yardımcı Devre 60 Hz

Yardımcı Devre DC

Ana Devre 50 Hz

Ana Devre 60 Hz

Anma Darbe Dayanım Gerilimi (U imp ):

Yardımcı Devre 6 kV

Ana Devre 6 kV

Anma Yalıtım Gerilimi (U i ):690 V

Kutup sayısı:3

Yardımcı Kontak Sayısı NC:1

Yardımcı Kontak Sayısı NO:1

Korunan Kutup Sayısı:3

Konvansiyonel Serbest Hava Termal Akımı (I th ):

Yardımcı Devre NC 6 A

Yardımcı Devre NO 6 A

Anma Çalışma Akımı AC-15 (I e ):

(240 V) NC 3 A

(240 V) NO 3 A

(400 V) NC 1,1 A

(400 V) NO 1,1 A

(500 V) NC 0,75 A

(500 V) NO 0,75 A

Anma Çalışma Akımı DC-13 (I e ):

(125 V) NC 0,55 A

(125 V) NO 0,5 A

(24 V) NC 1,5 A

(24 V) NO 1,5 A

(250 V) NC 0,27 A

(250 V) NO 0,27 A

(60 V) NC 0,55 A

( 60 V) YOK 0,55 A

Koruma derecesi:IP20

Kirlilik derecesi:3

Bağlantı Kapasitesi Yardımcı Devresi:

Yüksüklü

Esnek 1 / 2x 0,75 ... 2,5 mm² İzoleli Yüksüklü Esnek 1 / 2x 0,75 ... 2,5 mm²

Esnek 1 / 2x 0,75 ... 2,5 mm²

Sert 1 / 2x 1 ... 4 mm²

Bağlantı Kapasitesi Ana Devresi:

Yüksüklü

Esnek 1 / 2x 0,75 ... 2,5 mm² İzoleli Yüksüklü Esnek 1 / 2x 0,75 ... 2,5 mm²

Esnek 1 / 2x 0,75 ... 2,5 mm²

Sert 1 / 2x 1 ... 4 mm²

Sıkma Torku:

Yardımcı Devre 0.8 ... 1.2 N · m

Ana Devre 0.8 ... 1.5 N · m

Tel Sıyırma Uzunluğu:

Yardımcı Devre 9 mm

Ana Devre 9 mm

Önerilen Tornavida:

Yardımcı Devre Pozidriv 2

Ana Devre Pozidriv 2

Montaj konumu:Pozisyon 1 ila 6

Güç kaybı:Kutup Başına Nominal Çalışma Koşullarında 0.028 ... 0.304 W

İçin uygun:

AF09

AF12

AF16

AF26

Standartlar:

IEC / EN 60947-1

IEC / EN 60947-4-1

IEC / EN 60947-5-1

UL 60947-1

UL 60947-4-1

Teknik UL / CSA

Maksimum Çalışma Gerilimi UL / CSA:

Ana Devre 600 V AC

Amper Derecesi UL / CSA:18.9 A

İletişim Derecesi UL / CSA:

(NC :) B600

(NC :) Q600

(HAYIR :) B600

(HAYIR :) Q600

Bağlantı Kapasitesi Ana Devre UL / CSA:

Esnek 1 / 2x 16-10 AWG

Bükülü 1 / 2x 16-10 AWG

Bağlantı Kapasitesi Yardımcı Devre UL / CSA:

Esnek 1 / 2x 18-10 AWG

Bükülü 1 / 2x 18-10 AWG

Sıkma Torku UL / CSA:

Yardımcı Devre 7 ... 1 inç · lb

Ana Devre 7 ... 13 inç · lb

Çevresel

Ortam hava sıcaklığı:

Çalışma -25 ... +70 ° C

Çalışma Telafisi -25 ... +70 ° C

Depolama -50 ... +80 ° C

Ortam Hava Sıcaklığı Telafisi:Evet

İzin Verilen Maksimum Çalışma Yüksekliği:2000 m

Darbeye Dayanıklılık acc. IEC 60068-2-27'ye göre:11 ms Darbe 25g

Titreşimlere Direnç acc. IEC 60068-2-6'ya göre:3 g / 3 ... 150 Hz

RoHS Durumu:2011/65 / EU sayılı AB Direktifi uyarınca

Sertifikalar ve Beyanlar (Belge Numarası)

ABS Sertifikası:1SAA941002-0102

ATEX Sertifikası:1SAA941004-3901

BV Sertifikası:1SAA941002-0201

CB Sertifikası:1SAA964002-2002

CCS Sertifikası:1SAA941001-0901

CQC Sertifikası:CQC2008010309289447

cUL Sertifikası:cUL_E48139

Uygunluk Beyanı - CCC:2020980309000285

Uygunluk Beyanı - CE:1SAD938516-0180

DNV Sertifikası:1SAA941003-0301

DNV GL Sertifikası:1SAA941003-0302

EAC Sertifikası:1SAA941003-2701

Çevresel Bilgi:1SAC200096H0001

GOST Sertifikası:1SAA941001-2701

Talimatlar ve Kılavuzlar:2CDC107023M6803

Talimatlar ve Kılavuzlar (Bölüm 2):2CDC107043M6801

LR Sertifikası:1SAA941002-0501

RINA Sertifikası:RINA_ELE376813CS

RMRS Sertifikası:1SAA964000-0703

RoHS Bilgileri:1SAD938513-0180

Zaman-Akım Karakteristik Eğrisi:1SAX100509F0001; 1SAX100510F0001

UL Sertifikası:UL_E48139

Konteyner Bilgileri

Paket Seviye 1 Birimleri:1 parça

Paket Düzeyi 1 Genişliği:91 mm

Paket Seviye 1 Yüksekliği:51,5 mm

Paket Seviye 1 Derinliği / Uzunluğu:68 mm

Paket Seviyesi 1 Brüt Ağırlık:0.183 kg

Paket Seviye 1 EAN:4013614404023

Paket Seviye 2 Birimleri:100 parçası

Paket Düzeyi 2 Genişliği:463 mm

Paket Seviye 2 Yüksekliği:276 mm

Paket Seviyesi 2 Derinlik / Uzunluk:263 mm

Paket Seviyesi 2 Brüt Ağırlık:18.863 kg

Paket Seviyesi 2 EAN:4013614483301

Sınıflandırmalar

Nesne Sınıflandırma Kodu:F

ETIM 4:EC001080 - Elektronik aşırı yük rölesi

ETIM 5:EC001080 - Elektronik aşırı yük rölesi

ETIM 6:EC001080 - Elektronik aşırı yük rölesi

ETIM 7:EC001080 - Elektronik aşırı yük rölesi

eClass:V11.0: 27371502

UNSPSC:39121520

IDEA Granüler Kategori Kodu (IGCC):5364 >> Aşırı yük rölesi

E-Numarası (Finlandiya):3706155

E-Numarası (İsveç):3224184
