AÇIKLAMA:

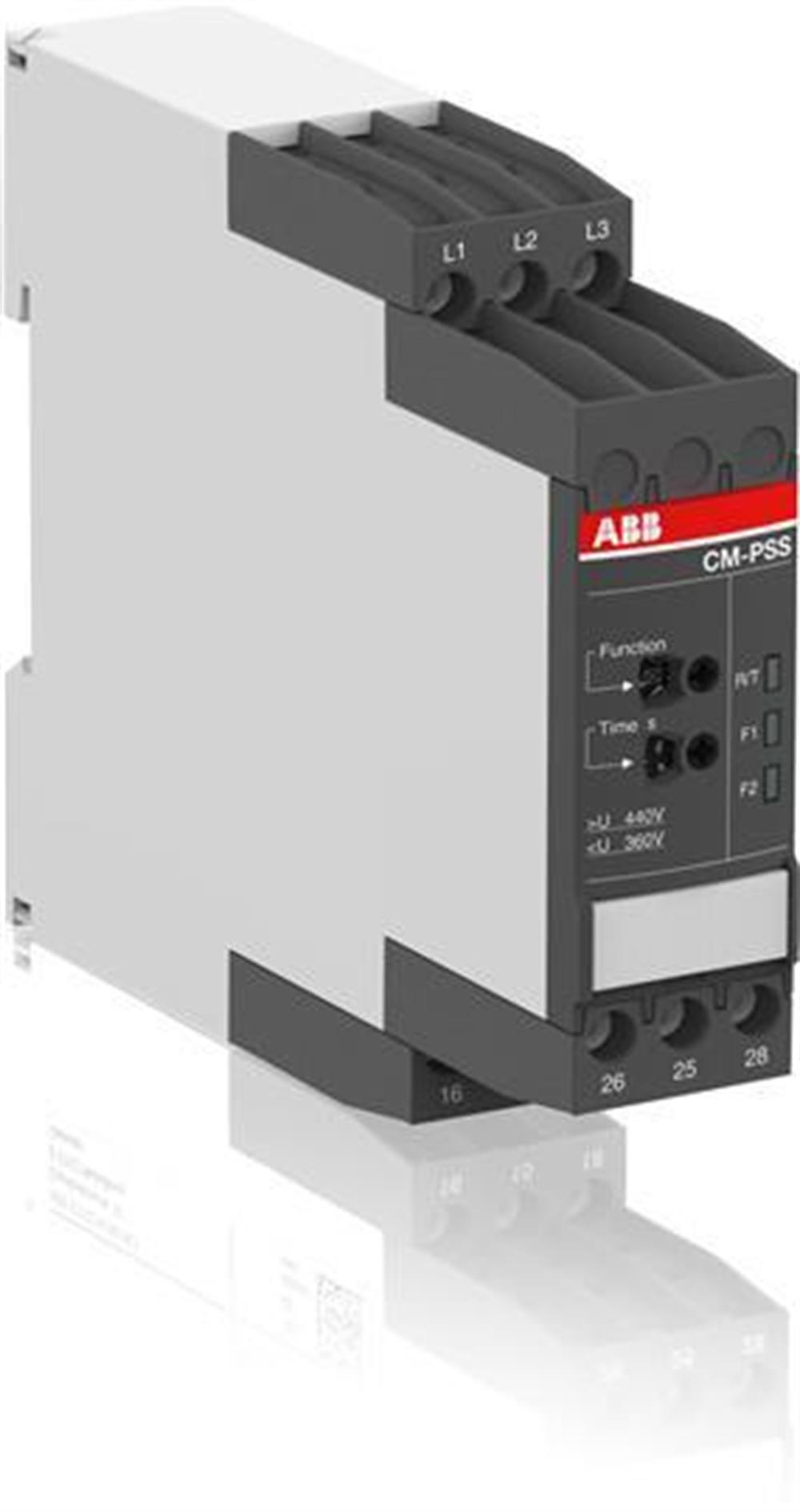

CM-PSS.31S rölesi, CM üç fazlı monitör serisinden gelir.  Bu röle, nominal kontrol besleme gerilimi / 380 V AC üç fazlı ölçüm gerilimi ile çalışır ve 250 V / 4 A değerinde kontaklarla 2 c / o çıkışa sahiptir.  CM-PSS.31S, faz parametrelerini aşırı / düşük gerilimde izler ve faz hatası.  Faz sırası izlemesi ve AÇIK veya KAPALI açma gecikmesi seçilebilir.  Açma gecikmesi anlık olarak 30 saniyeye (0, 0.1-30 sn) kadar kullanılabilir.  Aksesuar olarak yetkisizleştirmeklere karşı koruma için kapatılabilir şeffaf bir kapak mevcuttur.  Cihaz, çift odacıklı kafes bağlantı terminalleri ile vidalı bağlantı teknolojisi sunar.



Boyutlar

Ürün Net Genişliği:  22,5 mm (milimetre)

Ürün Net Derinliği / Uzunluğu  : 103,7 mm

Ürün Net Yüksekliği:  85.6 mm (milimetre)

Ürün Net Ağırlığı:  0.132 kilo

Teknik

İşlev:

Faz hatası algılama

Faz sırası izleme

Aşırı ve düşük gerilim izleme

Standartlar:

CAN / CSA C22.2 No.14

EN 50581

IEC / EN 60255-27

IEC / EN 61000-6-2

IEC / EN 61000-6-3

UL 508

Ölçüm aralığı:  (LL) 342 ... 418 V AC

Nominal Kontrol Besleme Gerilimi (U s):  (LL) 380 V AC

Nominal Frekans (f):  Besleme Devresi 50/60 Hz

Çıktı:  2 c / o (SPDT) kontak

Zaman aralığı:

200 ms başlatma gecikmesi

0 sn veya 0,1 ... 30 sn açma gecikmesi (AÇIK veya KAPALI)

Terminal Türü:  Vidalı Klemensler

Nominal Çalışma Akımı AC-12 (I e):  (230 V) 4 A

Nominal Çalışma Akımı AC-15 (I e):  (230 V) 3 A

Nominal Çalışma Akımı DC-12 (I e):  (24 V) 4 A

Nominal Çalışma Akımı DC-13 (I e):  (24 V) 2 A

Minimum Anahtarlama Kapasitesi:

24 V

10 mA

Nominal İzolasyon Gerilimi (U i):

Giriş Devresi / Çıkış Devresi 600 V

Çıkış Devresi 1 / Çıkış Devresi 2.300 V

Nominal Darbe Dayanım Gerilimi (U imp):

Giriş Devresi 6 kV

Çıkış Devresi 4 kV

Koruma derecesi:

Muhafaza IP50

Terminalleri IP20

Aşırı Gerilim Kategorisi:  III

Kirlilik derecesi:  3

Kısa Devre Koruyucu Cihazlar:

Çıkış Devresi NC - F Tipi Sigortalar 6 A

Çıkış Devresi NO - F Tipi Sigortalar 10 A

Elektriksel Dayanıklılık:  AC-12 100000 döngüsü

Mekanik Dayanıklılık:  30000000 döngü

Bağlantı Kapasitesi:

Yüksük ile Esnek 1x 0,5 ... 2,5 mm²

Yüksük ile Esnek 2x 0,5 ... 1,5 mm²

Yalıtımlı Yüksük ile Esnek 1x 0.5 ... 2.5 mm²

Yalıtımlı Yüksük ile Esnek 2x 0,5 ... 1,5 mm²

Esnek 1x 0,5 ... 2,5 mm²

Esnek 2x 0,5 ... 1,5 mm²

Sert 1x 0,5 ... 4 mm²

Sert 2x 0,5 ... 2,5 mm²

Sıkma Torku:  0,6 ... 0,8 N · m

Tel Sıyırma Uzunluğu:  8 mm

Montaj konumu:  Hiç

DIN Rayına montajı:

TH35-15 (35 x 15 mm Montaj Rayı) acc.  IEC 60715

TH35-7.5'e (35 x 7.5 mm Montaj Rayı) acc.  IEC 60715'e göre

Çevre

Ortam hava sıcaklığı  :
 Çalışma -25 ... +60 ° C

Depolama -40 ... +85 ° C

RoHS Durumu:  2011/65 / AB AB Direktifi şart

Teknik UL / CSA

Maksimum Çalışma Gerilimi UL / CSA:  Çıkış Devresi 300 V AC

İletişim Derecesi UL / CSA:  B300

Bağlantı Kapasitesi UL / CSA:

Esnek 1x 18-14 AWG

Esnek 2x 18-16 AWG

Sert 1x 20-12 AWG

Sert 2x 20-14 AWG

Sıkma Torku UL / CSA:  7.08 inç · lb



Veri Sayfası, Teknik Bilgiler:

2CDC112178D0201

Talimatlar ve Kılavuzlar:

1SVC730510M0000
