AÇIKLAMA:

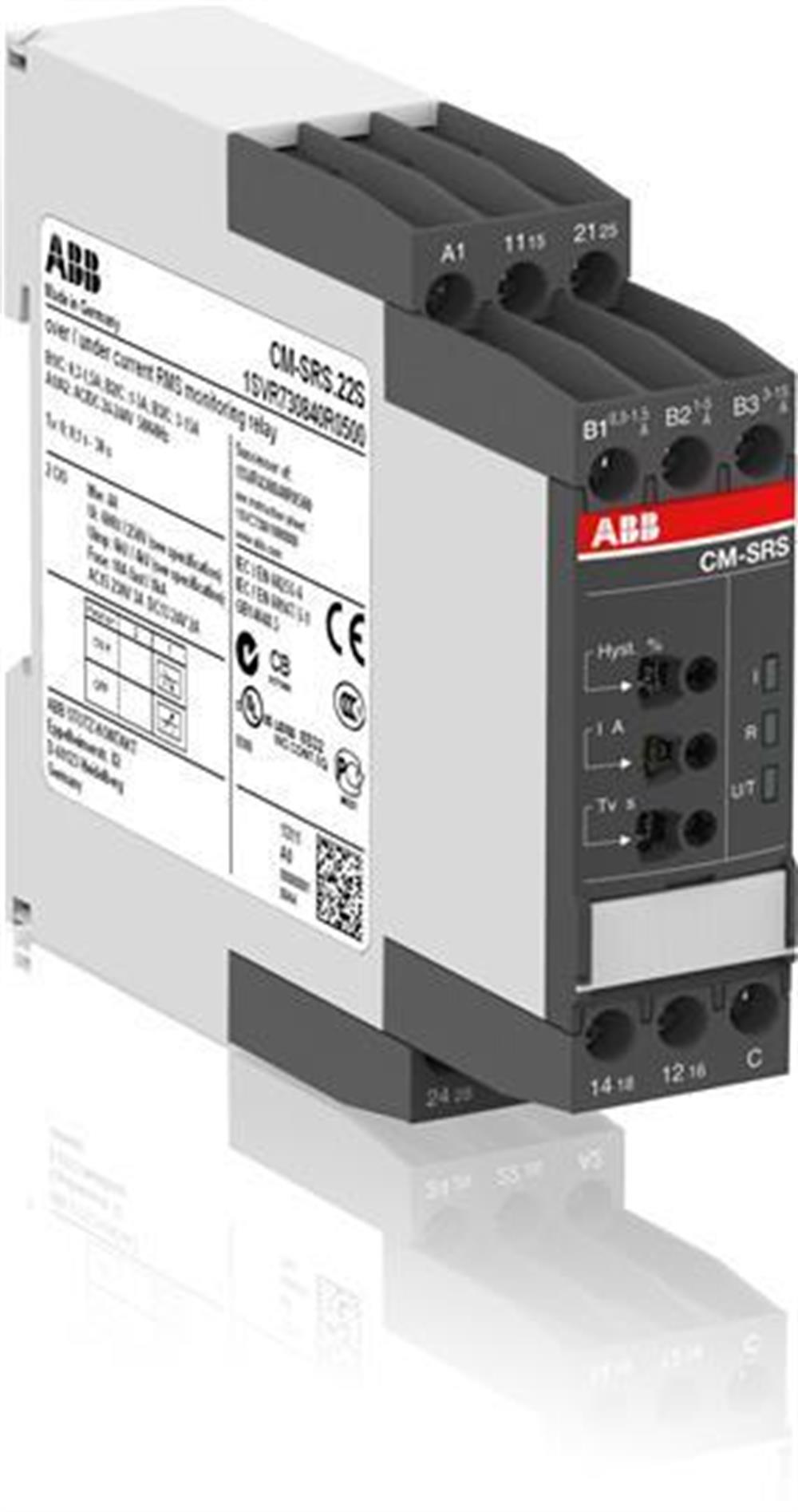

CM-SRS.22S, CM tek fazlı monitör serisinden tek fonksiyonlu bir akım izleme rölesidir. Bu izleme rölesi 220 - 240 V AC nominal kontrol besleme gerilimi ile çalışır ve 250 V / 4 A değerinde kontaklı 2 c / o (SPDT) çıkışa sahiptir. 3 ve DC'li AC ve AC akımları için bir RMS ölçüm prensibi sağlar ölçüm aralıkları: 0.3-1.5 A, 1-5 A ve 3-15 A ve açık devre prensibine göre çalışır. CM-SRS.22S, aşırı veya düşük akım izleme için yapılandırılabilir. Histerezis eşik değerinin% 3 ila 30'u arasında ayarlanabilir ve açma gecikmesi anlık olarak 30 saniyeye (0, 0,1-30 sn) kadar ayarlanabilir. Aksesuar olarak yetkisiz değişikliklere karşı korunmak için sızdırmaz şeffaf bir kapak mevcuttur. Cihaz, çift odacıklı kafes bağlantı terminalleri ile vidalı bağlantı teknolojisi sunar.



Boyutlar

Ürün Net Genişliği: 22.5 mm (milimetre)

Ürün Net Derinliği / Uzunluğu: 103,7 mm

Ürün Net Yüksekliği: 85.6 mm (milimetre)

Ürün Net Ağırlığı: 0.181 kg

Teknik

İşlev: Aşırı veya düşük akım izleme

Ölçüm aralığı:

0,3 ... 1,5 A

1 ... 5 A

3 ... 15 A

Nominal Kontrol Besleme Gerilimi (U s ): 220 ... 240 V AC

Çıktı: 2 c / o (SPDT) kontak

Zaman aralığı: 0 s veya 0.1 ... 30 s açma gecikmesi (AÇIK)

Terminal Türü: Vidalı Klemensler

Nominal Çalışma Akımı AC-12 (I e ): (230 V) 4 A

Nominal Çalışma Akımı AC-15 (I e ): (230 V) 3 A

Nominal Çalışma Akımı DC-12 (I e ): (24 V) 4 A

Nominal Çalışma Akımı DC-13 (I e ): (24 V) 2 A

Minimum Anahtarlama Kapasitesi:

24 V

10 mA

Anma Yalıtım Gerilimi (U i ): Ölçüm Devresi / Çıkış Devresi 600 V

Çıkış Devresi 1 / Çıkış Devresi 2 250 V

Besleme Devresi / Ölçüm Devresi 600 V

Besleme Devresi / Çıkış Devresi 250 V

Nominal Darbe Dayanım Gerilimi (U imp ):

Ölçüm Devresi / Çıkış Devresi 6 kV

Çıkış Devresi 1 / Çıkış Devresi 2 4 kV

Besleme Devresi / Ölçüm Devresi 6 kV

Besleme Devresi / Çıkış Devresi 4 kV

Koruma derecesi:

Muhafaza IP50

Terminalleri IP20

Aşırı Gerilim Kategorisi: III

Kirlilik derecesi: 3

Kısa Devre Koruyucu Cihazlar:

Çıkış Devresi NC - F Tipi Sigortalar 10 A

Çıkış Devresi NO - F Tipi Sigortalar 10 A

Elektriksel Dayanıklılık: AC-12 100000 döngüsü

Mekanik Dayanıklılık: 30000000 döngü

Bağlantı Kapasitesi:

Yüksük ile Esnek 1x 0.5 ... 2.5 mm²

Yüksük ile Esnek 2x 0.5 ... 1.5 mm²

Yalıtımlı Yüksük ile Esnek 1x 0.5 ... 2.5 mm²

Yalıtımlı Yüksük ile Esnek 2x 0.5 ... 1.5 mm²

Esnek 1x 0.5 ... 2.5 mm²

Esnek 2x 0,5 ... 1,5 mm²

Sert 1x 0,5 ... 4 mm²

Sert 2x 0,5 ... 2,5 mm²

Sıkma Torku:0,6 ... 0,8 N · m

Tel Sıyırma Uzunluğu: 8 mm

Montaj konumu: Hiç

DIN Rayına montaj:

TH35-15 (35 x 15 mm Montaj Rayı) acc. IEC 60715

TH35-7.5'e (35 x 7.5 mm Montaj Rayı) acc. IEC 60715'e göre

Standartlar:

CAN / CSA C22.2 No.14

EN 50178

EN 50581

IEC / EN 60255-27

IEC / EN 61000-6-2

IEC / EN 61000-6-3

UL 508

Çevre

Ortam hava sıcaklığı:

Çalışma -20 ... +60 ° C

Depolama -40 ... +85 ° C

RoHS Durumu: 2011/65 / AB AB Yönergesi uyarınca

Teknik UL / CSA

Maksimum Çalışma Gerilimi UL / CSA: Çıkış Devresi 300 V AC

İletişim Derecesi UL / CSA: B300

Bağlantı Kapasitesi UL / CSA:

Esnek 1x 18-14 AWG

Esnek 2x 18-16 AWG

Sert 1x 20-12 AWG

Sert 2x 20-14 AWG

Sıkma Torku UL / CSA: 7.08 inç · lb

Veri Sayfası, Teknik Bilgiler: 2CDC112168D0201

Talimatlar ve Kılavuzlar: 1SVC730610M0000
