AÇIKLAMA:

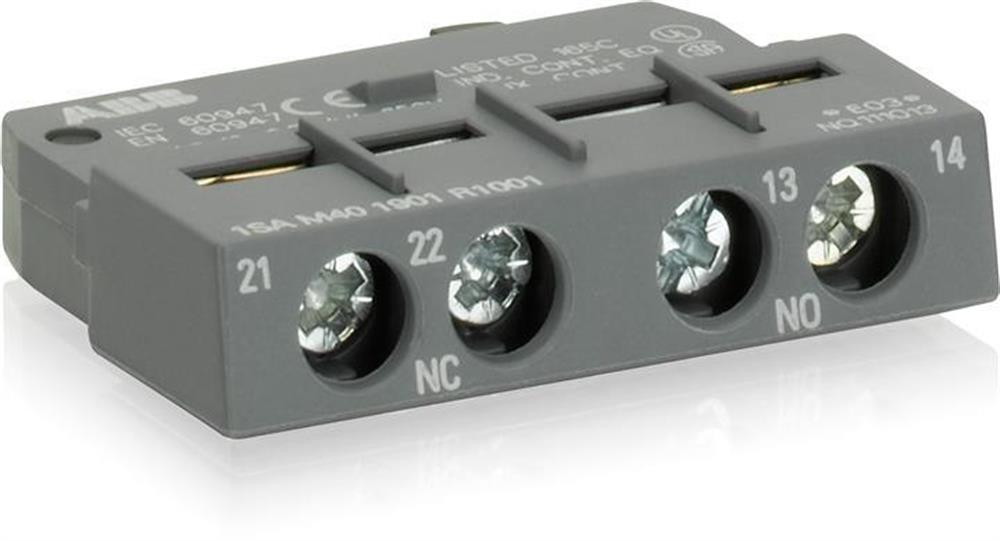

HK4-11 Yardımcı kontak 1NO / 1NC
Boyutlar
Ürün Net Genişliği:
16 mm
Ürün Net Yüksekliği:
55 mm
Ürün Net Derinliği / Uzunluğu:
35 mm
Ürün Net Ağırlığı:
0,017 kg
Teknik
Nominal Çalışma Gerilimi:
230 V AC
220 V DC
Ana Devre 230 V
Nominal Çalışma Akımı AC-15 (I e):
(230 V) 0,5 A
(24 V) 2 A
Nominal Çalışma Akımı DC-13 (I e):
(24 V) 1 A
(48 V) 0,3 A
Nominal İzolasyon Gerilimi (U i):
300 V
Koruma derecesi:
IP20
Bağlantı Kapasitesi Yardımcı Devresi:
Yüksük 1 / 2x 0,5 ... 1,5 mm ile
esnek Yüksük 1 / 2x 0,75 ... 2,5 mm ile
1 / 2x 0,5 ... 1,5 mm
Esnek 1 / 2x 0,75 ... 1 mm
Sert 1 / 2x 0,5.
.. 1,5 mm
Sert 1 / 2x 0,75 ... 2,5 mm
Sıkma Torku:
Yardımcı Devre 0.8 ... 1.2 N m
Tel Sıyırma Uzunluğu:
Yardımcı Devre 10 mm
Tavsiye Edilen Tornavida:
Pozidriv 2
Yardımcı Kontak Sayısı NO:
1
Yardımcı Yardımcı Kişi Sayısı NC:
1
Yardımcı Kontak Sayısı CO (SPDT):
0
Geleneksel Serbest Hava Termal Akımı (Ith):
2,5 A
Standartlar:
CSA 22.2 No. 14
IEC / EN 60947-1
IEC / EN 60947-2
IEC / EN 60947-4-1
IEC / EN 60947-5-1
UL 508
Ürün adı:
Yardımcı kontak
İçin uygun:
MS450
MS451
MO450
MS495
MS496
MS497
MO495
MO496
Ürün Sınıfına Uygun:
Manuel Motor Marş Motoru
Aksesuar Grubu:
Elektriksel
Aksesuar Türü:
Yardımcı kontak
Teknik UL / CSA
Maksimum Çalışma Gerilimi UL / CSA:
Yardımcı Devre 250 V AC / DC
Bağlantı Kapasitesi Yardımcı Devre UL / CSA:
Esnek 1 / 2x 18-14 AWG
Bükülü 1 / 2x 18-14 AWG
Sıkma Torku UL / CSA:
Yardımcı Devre 7 ... 10,3 inç lb
İletişim Derecesi UL / CSA:
C300
R300
Çevre
Ortam hava sıcaklığı:
Çalışma -25 ... +70 C
Depolama -50 ... +80 C
RoHS Durumu:
2011/65 / AB AB Direktifi şart
