AÇIKLAMA :

 -UA75..RA Kondansatör anahtarlama için 3 kutuplu kontaktörler, pik akımın nominal rms akımının 100 katını aştığı kurulumlarda kullanılabilir. Kontaktörler sönümleme dirençleri ile birlikte teslim edilir ve ek endüktans olmadan kullanılmalıdır (aşağıdaki tabloya bakın).

 -Kontaktörlere enerji vermeden önce kapasitörler deşarj edilmelidir (≤ 50 V terminallerinde maksimum artık voltaj). Elektriksel dayanıklılıkları Ue <500 V için 250.000 çalışma döngüsü ve 500 V ≤ Ue ≤ 690 V için 100.000 çalışma döngüsüdür.

-UA..RA kontaktörleri, 3 sönümlemenin seri olarak takılmasını sağlayan, öne monte edilmiş özel bir blok ile donatılmıştır. kapasitör bankının enerjilendirilmesindeki mevcut tepe noktasını sınırlamak için devreye dirençler.

-Bağlantıları ayrıca ana kutupların yapılması üzerine oluşan ikinci akım tepe noktasını sınırlamak için kapasitörün ön şarjını sağlar. Dirençlerin yerleştirilmesi, seviyesi ne olursa olsun, açıldığında kapasitörün en yüksek akım tepe noktasını nemlendirmeye izin verir.

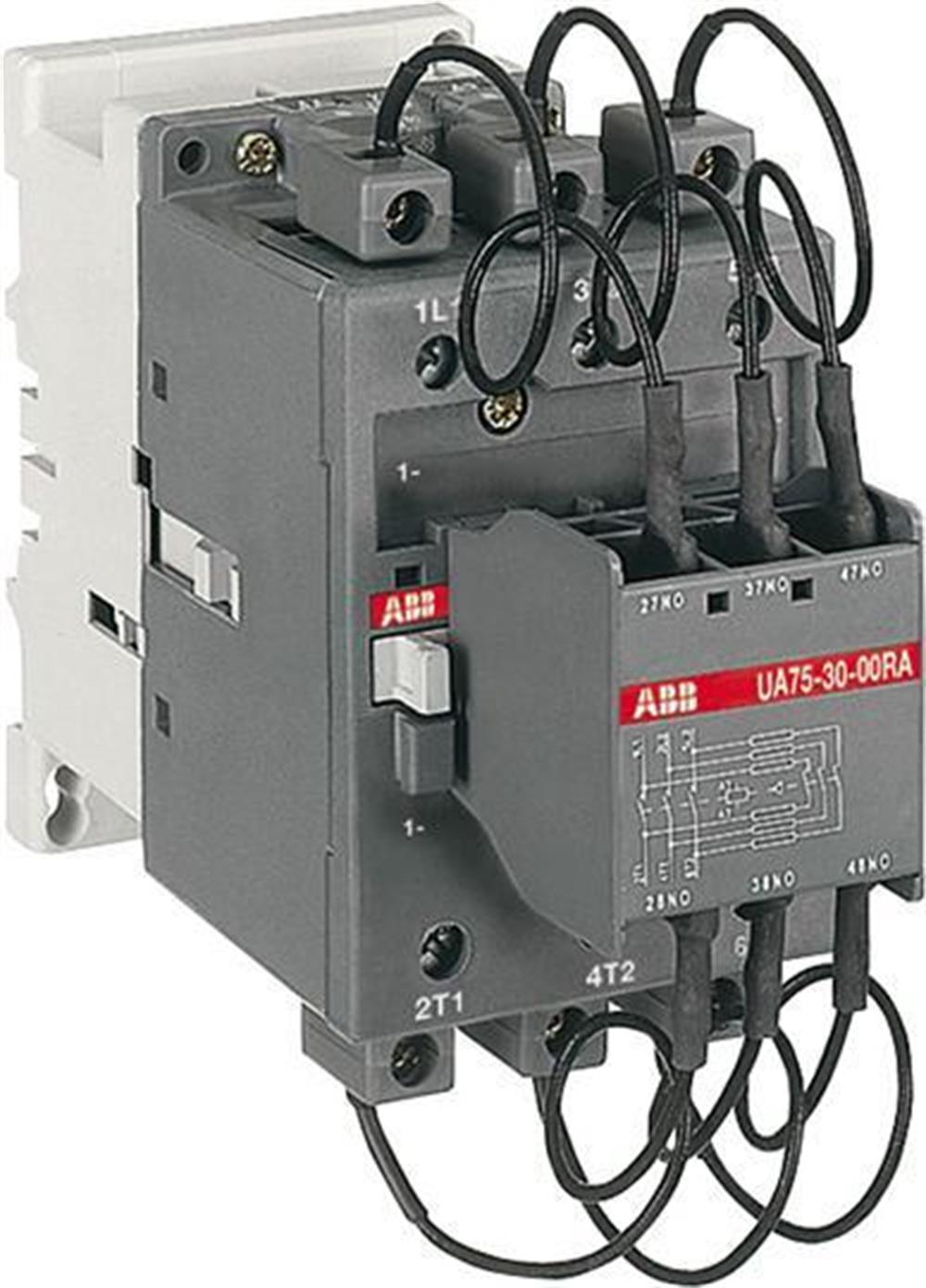

-UA..RA serisi 3 kutuplu kontaktörler blok tip tasarımlıdır.

- Ana kutuplar: 3 ana kutup

- Kontrol devresi: AC lamine mıknatıs devresi ile çalıştırılır

- Aksesuarlar: çok çeşitli aksesuarlar mevcuttur.

Teknik:

Ana Kontak Sayısı NO: 3

Ana Kontak Sayısı NC: 0

Yardımcı Kontak Sayısı NO: 0

Yardımcı Yardımcı Kişi Sayısı NC: 0

Nominal Çalışma Gerilimi: Ana Devre 690 V

Nominal Çalışma Gücü AC-6b (P e ):

(230/240 V) 40 ° C,

50/60 Hz 35 KVR

( 230/240 V) 55 ° C, 50/60 Hz 30 KVR

( 230/240 V) 70 ° C, 50/60 Hz 25 KVR

(400 / 415 V) 40 ° C, 50/60 Hz 60 KVR

( 400/415 V) 70 ° C, 50/60 Hz 41 KVR

( 400/415 V) 55 ° C, 50/60 Hz 50 KVR

(440 V) 40 ° C, 50/60 Hz 65 KVR

(440 V) 55 ° C, 50/60 Hz 53 KVR

(440 V) 70 ° C, 50/60 Hz 45 KVR

( 500/550 V), 40 ° C, 50 / 60 Hz 75 KVR

( 500/550 V) 55 ° C, 50/60 Hz 65 KVR

( 500/550 V) 70 ° C, 50/60 Hz 55 KVR

(690 V) 40 ° C, 50/60 Hz 100 KVR

(690 V) 55 ° C, 50/60 Hz 80 KVR

(690 V) 70 ° C, 50/60 Hz 70 KVR

Kısa Devre Koruyucu Cihazlar: gG Tip Sigortalar 200 A

Maksimum Kopma Kapasitesi:

cos phi = 0.45 (cos phi = Ie> 100 A için 0.35) 440 V 1300 A'da

cos phi = 0.45 (cos phi = Ie> 100 A için 0.35) 690 V 630 A'da

Maksimum Elektrik Anahtarlama Frekansı: Saatte 240 döngü

Nominal İzolasyon Gerilimi (U i ):

acc. UL / CSA 600 V

acc'ye göre IEC 60947-4-1 ve VDE 0110'a (Gr. C) 1000 V

Nominal Darbe Dayanım Gerilimi (U imp ): 8 kV

Anma Kontrol Devresi Gerilimi (U c ):

50 Hz 220 ... 230 V

60 Hz 230 ... 240 V

Bobin Tüketimi:

Ortalama Tutma Değeri 50/60 Hz 18 5.5 V ·

Ortalama Tutma Değeri 50 Hz 18 5.5 V ·

Ortalama Tutma Değeri 60 Hz 18 5.5 V ·

Ortalama Çekme Değeri 50 Hz 180 V ·

Ortalama Çekme Değeri 60 Hz 210 V · A

İşletmek Zaman:

Bobin Enerjisi ile NO Kontak Açma Arası 4 ... 11 ms Bobin Enerjisi ile NO Kontak Kapatma Arası 8 ... 27 ms

Bağlantı Kapasitesi Ana Devresi:

Kablo Ucu ile Esnek 6 ... 10 m²

Sert Kablo 6 ... 16 m²

Bağlantı Kapasitesi Yardımcı Devresi:

Esnek Kablo Uçlu 0,75 ... 2,5 mm²

Sert Kablo 1 ... 4 m²

Koruma derecesi: acc. IEC 60529, IEC 60947-1, EN 60529 Bobin Terminalleri IP20'ye göre

Bağlantı Terminalleri (açık konumda teslim edilir) Ana Kutuplar:

M 6 (+, -) pozidriv 1x (13 x 10 mm) konnektörlü 2 vida

Terminal Türü: Vidalı Klemensler

Boyutlar:

Ürün Net Genişliği: 70 mm

Ürün Net Derinliği / Uzunluğu: 140,4 mm

Ürün Net Yüksekliği: 150 mm

Ürün Net Ağırlığı: 1,35 kg

Veri Sayfası, Teknik Bilgiler:  1SBC101140C0203

Talimatlar ve Kılavuzlar:  1SBC101002M5501

Boyut Diyagramı: FPTE307844
