GENEL BİLGİ

Genişletilmiş Ürün Tipi:MO132-10

Ürün kimliği:1SAM360000R1010

EAN:4013614400254

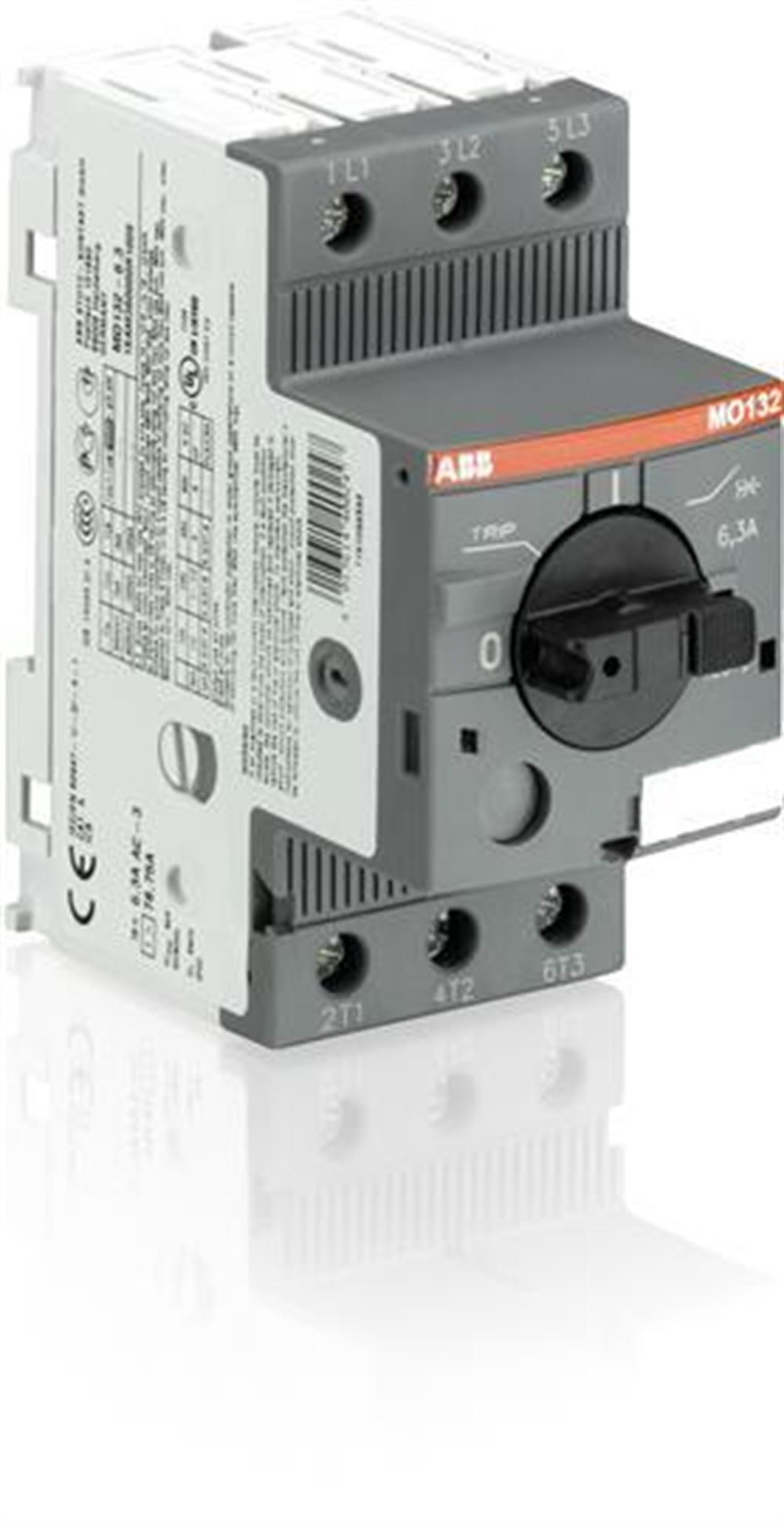

Katalog Açıklaması:MO132-10 Yalnızca Manuel Motor Marş Motoru Manyetik

Uzun Açıklama:Yalnızca MO132-10 manyetik manüel motor marş motoru, Ie = 10,0 A nominal çalışma akımına sahip, 45 mm genişliğinde kompakt bir cihazdır. Bu cihaz, yükleri / motorları manuel olarak açıp kapatmak ve bunları güvenilir bir şekilde ve gerek kalmadan korumak için kullanılır. kısa devrelerden bir sigorta. Manuel motor yol verici, nominal servis kısa devre kesme kapasitesi Ics = 50 kA, 400 V AC'de sunar. Aşırı yük röleleri veya motor kontrolörleriyle birlikte bir kombinasyon, motorların korunmasına izin verir. Diğer özellikler, yerleşik bağlantı kesme işlevi, tetiksiz mekanizma ve açık anahtar konumu göstergesine sahip bir döner koldur. Manüel motor marş motoru yalnızca manyetik üç ve tek fazlı uygulamalar için uygundur. Yetkisiz değişikliklere karşı koruma sağlamak için kol kilitlenebilir. Yardımcı kontaklar, sinyal kontakları, düşük gerilim salıcıları, şönt açtırmaları,



Sipariş verme

Minimum sipariş miktarı:1 parça

Gümrük Tarife numarası:85362010

Popüler indirmeler

Veri Sayfası, Teknik Bilgiler:2CDC131035D0201

Veri Sayfası, Teknik Bilgiler (Bölüm 2):1SAM300515F0008

Talimatlar ve Kılavuzlar:2CDC131034M6801

Talimatlar ve Kılavuzlar (Bölüm 2):2CDC131060M0202

Boyutlar

Ürün Net Genişliği:45 mm

Ürün Net Yüksekliği:90 mm

Ürün Net Derinliği / Uzunluğu:86,75 mm

Ürün Net Ağırlığı:0,265 kg

Teknik

Anma Servis Kısa Devre Kesme Kapasitesi (I cs ):

(230 V AC) 100 kA

(400 V AC) 100 kA

(440 V AC) 20 kA

(500 V AC) 20 kA

(690 V AC) 3 kA

Anma Nihai Kısa Devre Kesme Kapasitesi (I cu ):

(230 V AC) 100 kA

(400 V AC) 100 kA

(440 V AC) 20 kA

(500 V AC) 20 kA

(690 V AC) 3 kA

Anma Anlık Kısa Devre Akımı Ayarı (I i ):125 bir

Ayar Aralığı:Yok

Anma Çalışma Gücü AC-3 (P e ):(400 V) Üç Faz 4 kW

Anma Çalışma Gücü AC-3e (P e ):(400 V) Üç Faz 4 kW

Anma Çalışma Gerilimi:Ana Devre 690 V AC

Anma Çalışma Akımı (I e ):10 A

Anma Çalışma Akımı AC-3 (I e ):10 A

Anma Çalışma Akımı AC-3e (I e ):10 A

Anma Frekansı (f):

Ana Devre 50 Hz

Ana Devre 60 Hz

Anma Darbe Dayanım Gerilimi (U imp ):Ana Devre 6 kV

Anma Yalıtım Gerilimi (U i ):690 V

Güç kaybı:Kutup Başına 2,2 W Nominal Çalışma Koşullarında

Kutup sayısı:3

Konvansiyonel Serbest Hava Termal Akımı (I th ):Ana Devre 10 A

Koruma derecesi:

Muhafaza IP20

Ana Devre Terminalleri IP10

Kirlilik derecesi:3

Elektriksel Dayanıklılık:50000 döngü

Mekanik Dayanıklılık:100000 döngü

Terminal Tipi:Vidalı Klemensler

Bağlantı Kapasitesi Ana Devresi:

Yüksüklü

Esnek 1 / 2x 0,75 ... 2,5 mm² İzoleli Yüksüklü Esnek 1 / 2x 0,75 ... 2,5 mm²

Esnek 1 / 2x 0,75 ... 2,5 mm²

Sert 1 / 2x 1 ... 4 mm²

Sıkma Torku:Ana Devre 0.8 ... 1.2 N · m

Tel Sıyırma Uzunluğu:Ana Devre 9 mm

Önerilen Tornavida:Pozidriv 2

Montaj konumu:Pozisyon 1 ila 6

DIN Rayına Montaj:

TH35-15 (35 x 15 mm Montaj Rayı) acc. IEC 60715

TH35-7,5 (35 x 7,5 mm Montaj Rayı) uyarınca. IEC 60715'e göre

Minimum Montaj Mesafesi:

Elektrik İletken Kartı, Yatay - 400 V 0 mm'ye kadar

Elektrik İletken Kartı, Yatay - 690 V'a kadar 1,5 mm

Elektrik İletken Kartı, Dikey 75 mm

Diğer Cihaz Aynı Tip, Yatay 0 mm

Diğer Cihaz Aynı Tip, Dikey 150 mm

Aktüatör Tipi:Döner Kulp

Kontak Pozisyon Göstergesi:AÇIK / KAPALI / SEYAHAT

Standartlar:

IEC / EN 60947-1

IEC / EN 60947-2

IEC / EN 60947-4-1

UL 60947-1

UL 60947-4-1

Uyarılar:Motorların aşırı yük koruması için uygun termik veya elektronik aşırı yük röleleri kullanılmalıdır.

Teknik UL / CSA

Kısa Devre Akım Derecesi (SCCR):

UL Listeli Sigortalar veya Devre Kesiciler, Grup Kurulumları (480 V AC) 65 kA

Herhangi UL Listeli Sigortalar veya Devre Kesiciler, Grup Kurulumları (600 V AC) 35 kA

Herhangi UL Listeli Sigortalar veya Devre Kesiciler, Motor Bağlantısını Kesme (480 V AC) 65 kA

Herhangi bir UL Listeli Sigortalar veya Devre Kesiciler, Motor Bağlantı Kesme (600 V AC) 18 kA

Herhangi bir UL Listeli Sigortalar veya Devre Kesiciler, Grup Kurulumlarında Kademe İletken Koruması (480 V AC) 65 kA

Herhangi bir UL Listeli Sigortalar veya Devre - Grup Tesisatlarında Kesiciler, Kademe İletken Koruması (600 V AC) 18 kA

Maksimum Çalışma Gerilimi UL / CSA:Ana Devre 600 V AC

Amper Derecesi UL / CSA:10 A

Beygir Gücü Derecesi UL / CSA:

(200 V AC) Üç Faz 2 Hp

(208 V AC) Üç Faz 2 Hp

(220 ... 240 V AC) Üç Faz 3 Hp

(440 ... 480 V AC) Üç Faz 5 Hp

(550 ... 600 V AC) Üç Fazlı 7.5 Hp

Tam Yük Amper Motor Kullanımı:

(200 V AC) Üç Faz 7,8 A

(208 V AC) Üç Faz 7,5 A

(220 ... 240 V AC) Üç Faz 9,6 A

(440 ... 480 V AC) Üç Faz 7,6 A

(550 ... 600 V AC) Üç Faz 9 A

Kilitli Rotor Amperleri:

(200 V AC) Üç Faz 57,5 A

(208 V AC) Üç Faz 55 A

(220 ... 240 V AC) Üç Faz 64 A

(440 ... 480 V AC) Üç Faz 46 A

(550 ... 600 V AC) Üç Faz 50,8 A

Genel Kullanım Derecelendirmesi UL / CSA:(600 V AC) 10 A

Bağlantı Kapasitesi Ana Devre UL / CSA:

Esnek 1 / 2x 16-12 AWG

Bükülü 1 / 2x 16-12 AWG

Sıkma Torku UL / CSA:Ana Devre 10 in · lb

Çevresel

Ortam hava sıcaklığı:

Muhafaza Çevresi 0 ... +40 ° C

Çalışma -25 ... +60 ° C

Depolama -50 ... +80 ° C

Ortam Hava Sıcaklığı Telafisi:Hayır

İzin Verilen Maksimum Çalışma Yüksekliği:2000 m

Şok acc Direnci IEC 60068-2-27'ye göre:11 ms Darbe 25g

Titreşime Karşı Direnç acc. IEC 60068-2-6'ya göre:5 g / 3 ... 150 Hz

RoHS Durumu:2011/65 / EU sayılı AB Direktifi uyarınca

Sertifikalar ve Beyanlar (Belge Numarası)

ABS Sertifikası:1SAA963001-0101

BV Sertifikası:1SAA963001-0202

CB Sertifikası:1SAA963002-2002

CQC Sertifikası:CQC2010010307387700

cUL Sertifikası:

cUL_E137861

cUL_E345003

cULus Sertifikası:cUL_E137861

Uygunluk Beyanı - CCC:2020980307003526

Uygunluk Beyanı - CE:1SAD938509-0183

DNV GL Sertifikası:1SAA963001-0304

EAC Sertifikası:1SAA963000-2701

Çevresel Bilgi:1SAC200049H0009

GOST Sertifikası:1SAA963001-2702

Talimatlar ve Kılavuzlar:2CDC131034M6801

Talimatlar ve Kılavuzlar (Bölüm 2):2CDC131060M0202

KC Sertifikası:1SAA963002-1501

LR Sertifikası:1SAA963001-0502

RINA Sertifikası:1SAA963002-0802

RMRS Sertifikası:1SAA918000-0704

RoHS Bilgileri:1SAD938505-0183

UL Sertifikası:

UL_E137861

UL_E345003

Konteyner Bilgileri

Paket Seviye 1 Birimleri:1 parça

Paket Düzeyi 1 Genişliği:92 mm

Paket Seviye 1 Derinliği / Uzunluğu:95 mm

Paket Seviye 1 Yüksekliği:50 mm

Paket Seviyesi 1 Brüt Ağırlık:0,28 kg

Paket Seviye 1 EAN:4013614400254

Paket Seviye 2 Birimleri:40 parçası

Paket Düzeyi 2 Genişliği:280 mm

Paket Seviyesi 2 Derinlik / Uzunluk:395 mm

Paket Seviye 2 Yüksekliği:210 mm

Paket Seviyesi 2 Brüt Ağırlık:11,586 kilo

Paket Seviye 2 EAN:4013614443701

Sınıflandırmalar

Nesne Sınıflandırma Kodu:F

ETIM 4:EC000074 - Motor koruyucu devre kesici

ETIM 5:EC000074 - Motor koruyucu devre kesici

ETIM 6:EC000074 - Motor koruma devre kesici

ETIM 7:EC000074 - Motor koruma devre kesici

eClass:7.0 27370401

UNSPSC:39121521

IDEA Granüler Kategori Kodu (IGCC):4845 >> 3 Kutuplu Motor Devre Koruyucu Devre Kesiciler

E-Numarası (Finlandiya):3705888

E-Numarası (İsveç):3110038
