AÇIKLAMA:

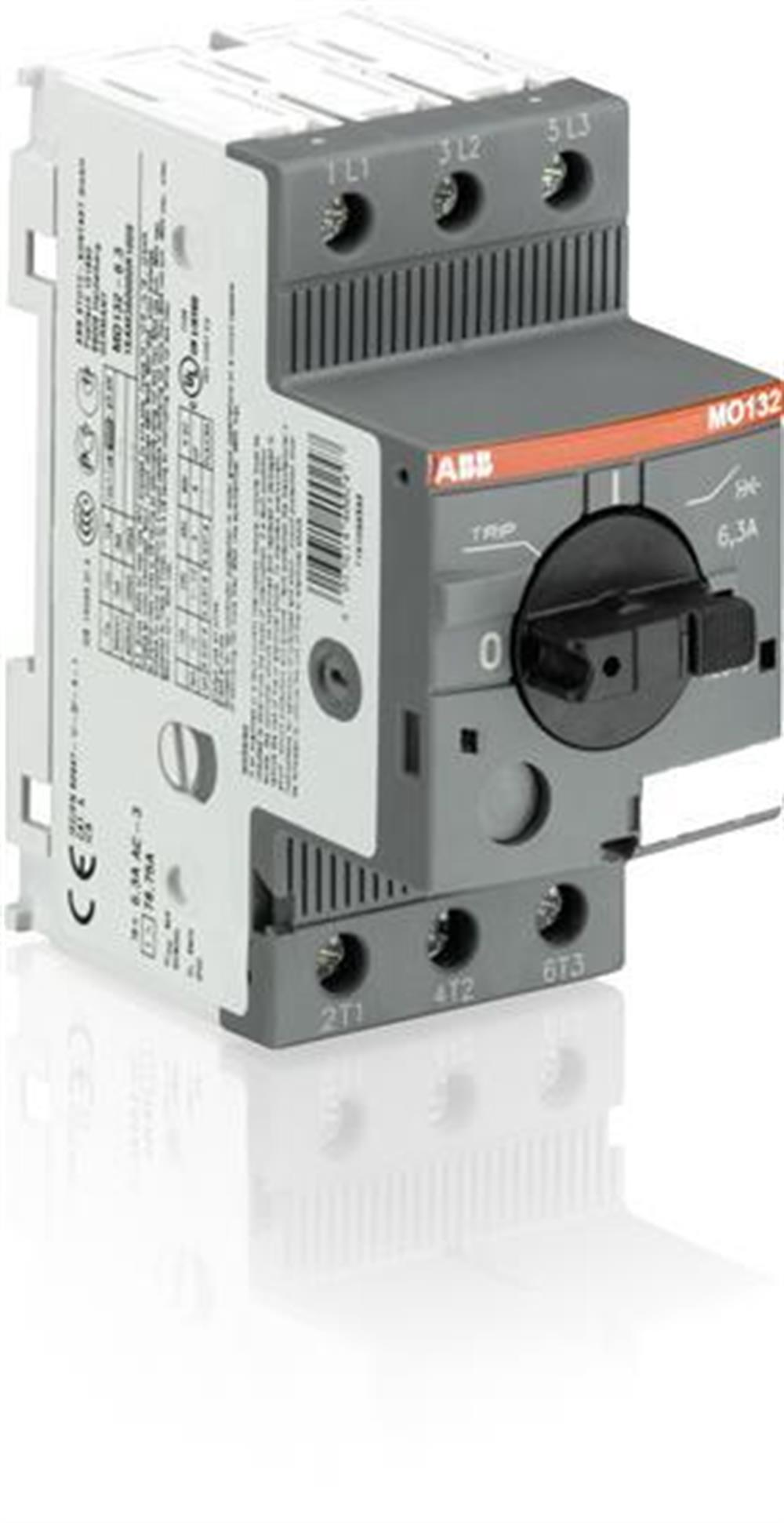

Sadece MO132-6.3 manuel motor marş manyetik, nominal çalışma akımı Ie = 6.30 A olan 45 mm genişliğinde kompakt bir cihazdır.  Bu cihaz yükleri / motorları güvenilir bir şekilde ve ihtiyaç duymadan korumak için kullanılır.  kısa devrelerden bir sigorta.  Manuel motorlu yol vericisi 400 V AC'de nominal servis kısa devre kesme işlemi Ics = 50 kA sunar.  Aşırı yük röleleri veya motor kontrolörleri ile birlikte motorların korunmasına izin verir.  Diğer özellikler, dahili bağlantı kesme işlevi, üç boyutlu mekanizma ve açık anahtar konumu göstergesine sahip bir döner koldur.  Manuel motor yol verici manyetik sadece üç ve tek fazlı uygulamalar için uygundur.  Tutamak, yetkisiz olabilenlere karşı korunmak için kilitlenebilir.  Yardımcı kontaklar, sinyal kontakları, düşük voltaj salınımları, şönt açmaları,



Boyutlar

Ürün Net Genişliği:  45 mm

Ürün Net Yüksekliği:  90 mm

Ürün Net Derinliği / Uzunluğu:  86,75 mm

Ürün Net Ağırlığı:  0.265 kilo

Teknik

Anma Servisi Kısa Devre Kesme Kapasitesi (I cs):

(230 V AC) 100 kA

(400 V AC) 100 kA

(440 V AC) 30 kA

(500 V AC) 20 kA

(690 V AC) 3 kA

Nominal Kısa Devre Kesme Kapasitesi (I cu):

(230 V AC) 100 kA

(400 V AC) 100 kA

(440 V AC) 30 kA

(500 V AC) 20 kA

(690 V AC) 3 kA

Anlık Kısa Devre Akım Ayarı (I i):  78,8 A

Ayar Aralığı:  Yok

Nominal Çalışma Gücü AC-3 (PE):  (400 V) Üç Faz 2,2 kW

Nominal Çalışma Gerilimi:  Ana Devre 690 V AC

Nominal Çalışma Akımı (I e):  6,3 A

Nominal Çalışma Akımı AC-3 (I e):   6,3 A

Nominal Frekans (f):

Ana Devre 50 Hz

Ana Devre 60 Hz

Nominal Darbe Dayanım Gerilimi (U imp):   Ana Devre 6 kV

Anma Yalıtım Gerilimi (U i):  690 V

Güç kaybı:  Kutup Başına Nominal Çalışma Koşullarında 1,1 W

Kutup sayısı:  3

Geleneksel Serbest Hava Termal Akımı (Ith):  Ana Devre 6.3 A

Koruma derecesi:

Muhafaza IP20

Ana Devre Terminalleri IP10

Kirlilik derecesi:  3

Elektriksel Dayanıklılık  : 50000 döngü

Mekanik Dayanıklılık:  100000 döngü

Terminal Türü:  Vidalı Klemensler

Bağlantı Kapasitesi Ana Devresi:

Yüksüklü

Esnek 1 / 2x 0,75 ... 2,5 mm² Yalıtımlı Yüksüklü Esnek 1 / 2x 0,75 ... 2,5 mm²

Esnek 1 / 2x 0,75 ... 2,5 mm²

Sert 1/2 x 1 ... 4 mm²

Sıkma Torku:  Ana Devre 0.8 ... 1.2 N · m

Tel Sıyırma Uzunluğu:  Ana Devre 9 mm

Tavsiye Edilen Tornavida:  Pozidriv 2

Montaj konumu:  Pozisyon 1 ila 6

DIN Rayına montajı:

TH35-15 (35 x 15 mm Montaj Rayı) acc.  IEC 60715

TH35-7.5'e (35 x 7.5 mm Montaj Rayı) acc.  IEC 60715'e göre

Minimum Montaj Mesafesi:

Elektriksel İletkenlik, Yatay - 400 V 0 mm'ye kadar

Elektriksel İletkenlik, Yatay - 690 V'a kadar 1.5 mm

Elektriksel İletkenlik, Dikey 75 mm

Diğer Cihazlar Aynı Tip, Yatay 0 mm

Diğer Cihazlar Aynı Tip, Dikey 150 mm

Aktüatör Tipi:  Döner Sap

Kontakt Pozisyon Göstergesi:  AÇIK / KAPALI / GEZİ

Standartlar:

IEC / EN 60947-1

IEC / EN 60947-2

IEC / EN 60947-4-1

UL 60947-1

UL 60947-4-1

Uyarılar:

Motorların aşırı yük koruması için uygun bir termal veya elektronik aşırı yük rölesi kullanılmalıdır.

Teknik UL / CSA

Kısa Devre Akım Değeri (SCCR):

Herhangi UL Listesinde Sigortalar veya Devre Kesiciler, Grup Tesisatları (480 V AC) 65 kA

Herhangi UL Listesinde Sigortalar veya Devre Kesiciler, Grup Tesisatları (600 V AC) 35 kA

Herhangi UL Listesinde Sigortalar veya Devre Kesiciler, Motor Bağlantısı Kesme (480 V AC) 65 kA

Herhangi Bir UL Listesinde Sigorta veya Devre Kesici, Motor Bağlantısı Kesme (600 V AC) 18 kA

Herhangi UL Listesinde Sigorta veya Devre Kesici, Grup Tesisatlarında Kademe İletken Koruması (480 V AC) 65 kA

Herhangi UL Listesinde Sigorta veya Devre - Grup Tesisatlarında (600 V AC) 18KA Kırıcılar, Kademe İletkeni Koruması

Maksimum Çalışma Gerilimi UL / CSA:  Ana Devre 600 V AC

Amper Derecesi UL / CSA:  6,3 A

Beygir Gücü Sınıfı UL / CSA:

(200 V AC) Üç Fazlı 1 Hp

(208 V AC) Üç Fazlı 1 Hp

(220 ... 240 V AC) Üç Fazlı 1.5 Hp

(440 ... 480 V AC) Üç Fazlı 3 Hp

(550 ... 600 V AC) Üç Faz 5 Hp

Tam Yük Amper Motor Kullanımı:

(200 V AC) Üç Fazlı 6,3 A

(208 V AC) Üç Fazlı 6,3 A

(220 ... 240 V AC) Üç Fazlı 6,3 A

(440 ... 480 V AC) Üç Fazlı 4.8 A

(550 ... 600 V AC) Üç Fazlı 6.1 A

Kilitli Rotor Amperleri:

(200 V AC) Üç Faz 37,8 A

(208 V AC) Üç Faz 37,8 A

(220 ... 240 V AC) Üç Faz 37,8 A

(440 ... 480 V AC) Üç Faz 32 A

(550 ... 600 V AC) Üç Fazlı 36,8 A

Genel Kullanım Değerlendirmesi UL / CSA:  (600 V AC) 6,3 A

Bağlantı Kapasitesi Ana Devre UL / CSA:

Esnek 1 / 2x 16-12 AWG

Bükülü 1 / 2x 16-12 AWG

Sıkma Torku UL / CSA:  Ana Devre 10 inç · lb

Çevre

Ortam hava sıcaklığı:

Muhafaza Etrafında 0 ... +40 ° C

Çalışma -25 ... +60 ° C

Depolama -50 ... +80 ° C

Ortam Hava Sıcaklığı Telafisi:  Hayır

İzin Ver Maksimum Çalışma İrtifası:  2000 metre

Şok Direnci acc.  IEC 60068-2-27'ye göre: 11  ms Darbe 25g

Titreşimlere Direnç acc.  IEC 60068-2-6'ya göre:  5g / 3 ... 150 Hz

RoHS Durumu:  2011/65 / AB AB Yönergesi şart

Veri Sayfası, Teknik Bilgiler:

2CDC131035D0201

1SAM300515F0008

Talimatlar ve Kılavuzlar:

2CDC131034M6801

2CDC131060M0202
