AÇIKLAMA:

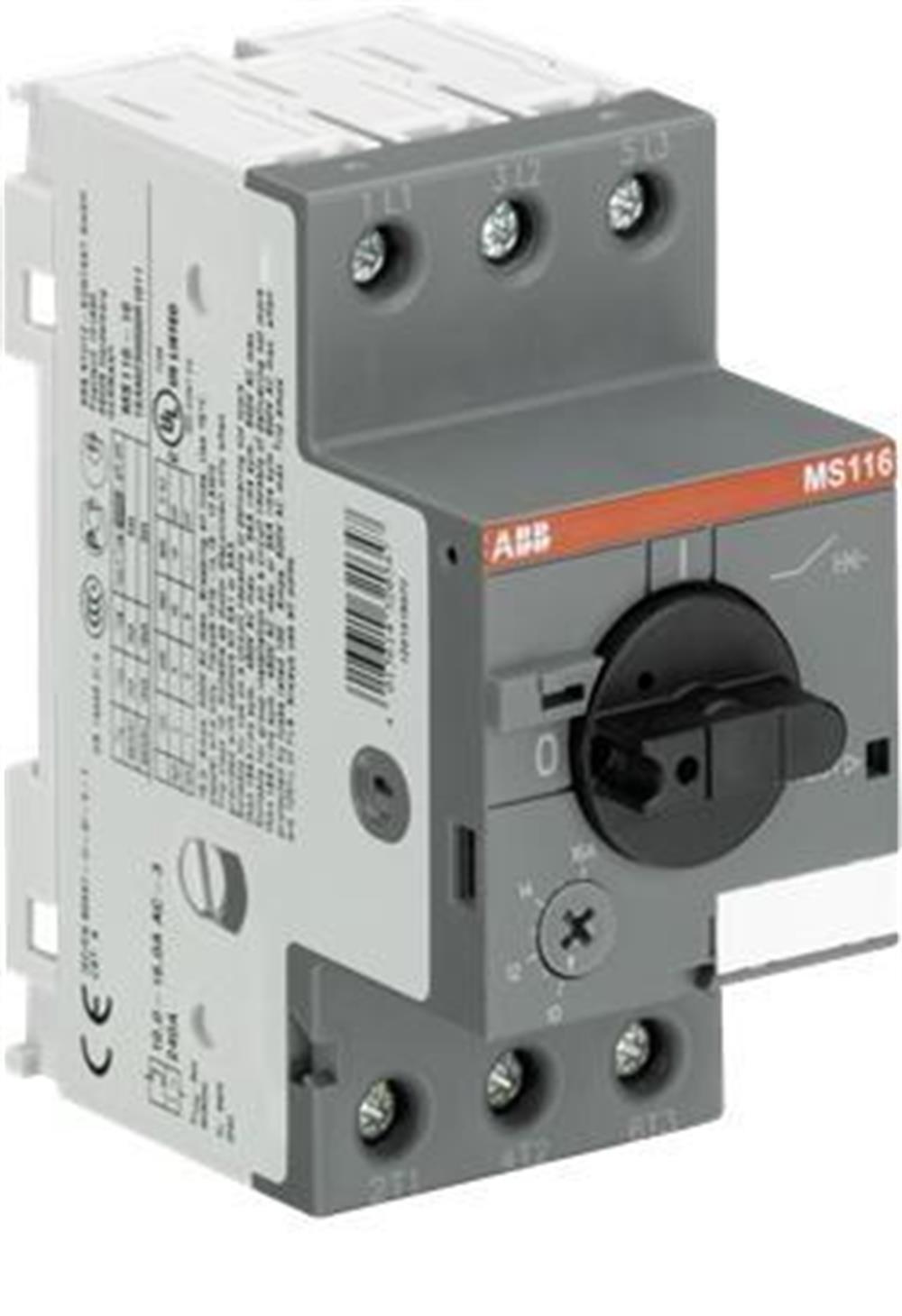

MS116-0.4 manuel motor yol vericisi (motor koruma devresi kesici veya manuel motor koruyucu olarak da bilinir), nominal çalışma akımı Ie = 0,40 A olan kompakt bir 45 mm genişlikli cihazdır. Bu cihaz motorları manuel olarak açmak ve kapatmak için kullanılır. kısa devre, aşırı yük ve faz arızalarından sigortaya ihtiyaç duymadan güvenilir bir şekilde korumak için. Manuel motor yol vericisi, 400 VAC ve açma sınıfı 10A'da nominal servis kısa devre kesme işlemi Ics = 50 kA sunar. Diğer özellikler, dahili bağlantı kesme işlevi, sıcaklık telafisi, üç boyutlu mekanizma ve açık bir anahtar konumu göstergesine sahip bir döner koldur. Manuel motor yol verici üç ve tek fazlı uygulamalar için uygundur. Yardımcı kontaklar, sinyal kontakları, düşük voltajlı bültenleri, şönt açma, 3 fazlı baralar,





Boyutlar

Ürün Net Genişliği: 45 mm

Ürün Net Yüksekliği: 90 mm

Ürün Net Derinliği / Uzunluğu: 85.6 mm (milimetre)

Ürün Net Ağırlığı: 0.225 kilo

Teknik

Anma Servisi Kısa Devre Kesme Kapasitesi (I cs):

(230 V AC) 50 kA

(400 V AC) 50 kA

(440 V AC) 50 kA

(500 V AC) 30 kA

(690 V AC) 30 kA

Nominal Kısa Devre Kesme Kapasitesi (I cu):

(230 V AC) 100 kA

(400 V AC) 100 kA

(440 V AC) 100 kA

(500 V AC) 100 kA

(690 V AC) 30 kA

Anlık Kısa Devre Akım Ayarı (I i): 5 A

Ayar Aralığı: 0,25 ... 0,40 A

Nominal Çalışma Gücü AC-3 (PE): (400 V) Üç Fazlı 0,09 kW

Nominal Çalışma Gerilimi: Ana Devre 690 V AC

Nominal Çalışma Akımı (I e): 0,4 A

Nominal Çalışma Akımı AC-3 (I e): 0.4 A

Nominal Frekans (f):

Ana Devre 50 Hz

Ana Devre 60 Hz

Nominal Darbe Dayanım Gerilimi (U imp): Ana Devre 6 kV

Anma Yalıtım Gerilimi (U i): 690 V

Güç kaybı: Kutup Başına Nominal Çalışma Koşullarında 0.6 ... 1.7 W

Kutup sayısı: 3

Geleneksel Serbest Hava Termal Akımı (Ith): Ana Devre 0.4 A

Koruma derecesi:

Muhafaza IP20

Ana Devre Terminalleri IP10

Kirlilik derecesi: 3

Elektriksel Dayanıklılık: 100000 döngü

Mekanik Dayanıklılık: 100000 döngü

Terminal Türü: Vidalı Klemensler

Bağlantı Kapasitesi Ana Devresi: Yüksüklü

Esnek 1 / 2x 0,75 ... 2,5 mm² Yalıtımlı Yüksüklü Esnek 1 / 2x 0,75 ... 2,5 mm²

Esnek 1 / 2x 0,75 ... 2,5 mm²

Sert 1/2 x 1 ... 4 mm²

Sıkma Torku: Ana Devre 0.8 ... 1.2 N · m

Tel Sıyırma Uzunluğu: Ana Devre 9 mm

Tavsiye Edilen Tornavida: Pozidriv 2

Montaj konumu: Pozisyon 1 ila 6

DIN Rayına montajı:

TH35-15 (35 x 15 mm Montaj Rayı) acc. IEC 60715

TH35-7.5'e (35 x 7.5 mm Montaj Rayı) acc. IEC 60715'e göre

Minimum Montaj Mesafesi:

Elektriksel İletkenlik, Yatay - 400 V 0 mm'ye kadar

Elektriksel İletkenlik, Yatay - 690 V'a kadar 1.5 mm

Elektriksel İletkenlik, Dikey 75 mm

Diğer Cihazlar Aynı Tip, Yatay 0 mm

Diğer Cihazlar Aynı Tip, Dikey 150 mm

Aktüatör Tipi: Döner Sap

Kontakt Pozisyon Göstergesi: AÇIK KAPALI

Standartlar:

IEC / EN 60947-1

IEC / EN 60947-2

IEC / EN 60947-4-1

UL 60947-1

UL 60947-4-1

Teknik UL / CSA

Kısa Devre Akım Değeri (SCCR):

Herhangi UL Listesinde Sigortalar veya Devre Kesiciler, Grup Tesisatları (480 V AC) 30 kA

Herhangi UL Listesinde Sigortalar veya Devre Kesiciler, Grup Tesisatları (600 V AC) 5 kA

Herhangi UL Listesinde Sigortalar veya Devre Kesiciler, Motor Bağlantısı (480 V AC) 30 kA

UL Listesinde Yer Alan Herhangi Bir Sigorta veya Devre Kesici, Motor Bağlantısı Kesme (600 V AC) 5 kA

Maksimum Çalışma Gerilimi UL / CSA:

Ana Devre 600 V AC

Amper Derecesi UL / CSA: 0,4 A

Tam Yük Amper Motor Kullanımı:

(110 ... 120 V AC) Üç Faz 0.4 A

(200 V AC) Üç Faz 0.4 A

(208 V AC) Üç Faz 0.4 A

(220 ... 240 V AC) Üç Faz 0.4 A

(440 ... 480 V AC) Üç Faz 0.4 A

(550 ... 600 V AC) Üç Faz 0.4 A

Kilitli Rotor Amperleri:

(110 ... 120 V AC) Üç Fazlı 2,4 A

(200 V AC) Üç Fazlı 2.4 A

(208 V AC) Üç Fazlı 2.4 A

(220 ... 240 V AC) Üç Fazlı 2,4 A

(440 ... 480 V AC) Üç Faz 2.4 A

(550 ... 600 V AC) Üç Faz 2.4 A

Genel Kullanım Değerlendirmesi UL / CSA : (600 V AC) 0,4 A

Bağlantı Kapasitesi Ana Devre UL / CSA:

Esnek 1 / 2x 16-12 AWG

Bükülü 1 / 2x 16-12 AWG

Sıkma Torku UL / CSA: Ana Devre 10 inç · lb

Çevre

Ortam hava sıcaklığı:

Muhafaza Etrafında 0 ... +40 ° C

Çalışma -25 ... +70 ° C

Çalışma Telafi Edilmiş -25 ... +55 ° C

Depolama -50 ... +80 ° C

Ortam Hava Sıcaklığı Telafisi: Evet

İzin Ver Maksimum Çalışma İrtifası : 2000 metre

Şok Direnci acc. IEC 60068-2-27'ye göre: 11 ms Darbe 25g

Titreşimlere Direnç acc. IEC 60068-2-6'ya göre: 5g / 3 ... 150 Hz

RoHS Durumu: 2011/65 / AB AB Yönergesi şart
